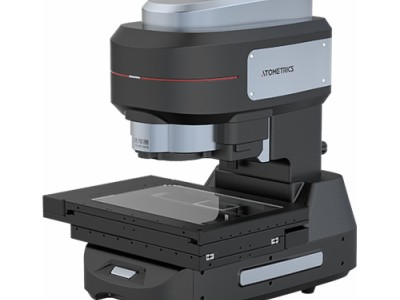

FMX系列一键式影像测量仪

FMX系列是面向精密加工领域，满足零件批量测量的旗舰款测量仪，它一次可完成1500+零件测量，单零件最高可测1500+尺寸。最高0.7微米的测量精度处于全球领先水平。设备支持冲压件、轴加工件、CNC加工件、粉末冶金件、连接器、注塑件等零件测量，自动生成测量报告，效率相比传统设备提高了3倍。

最高±0.7um

XY、Z方向 都能实现高精度测量

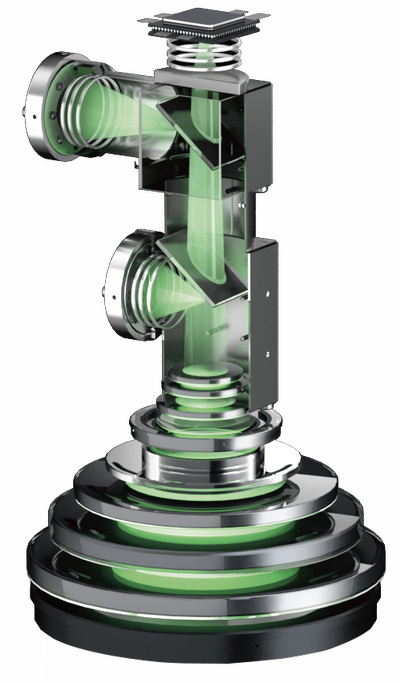

高倍率双远心镜组

高数值孔径镜片，提高分辨率；

低畸变，全视野测量无误差。

亚像素边缘算法

将1个像素分割至0.0025，确保能准确识别被测物边缘，最终实现无与伦比的测量精度。

毛刺缺陷自动剔除

当测量部位包含毛刺或缺陷时，可作为异常点自动排除，进一步提升测量数据真实性。

适用于从小到大的各类零件

FM (大视野)最大适配零件：300×200×75（mm）

FMX(高精度)最大适配零件：235×135×75（mm）

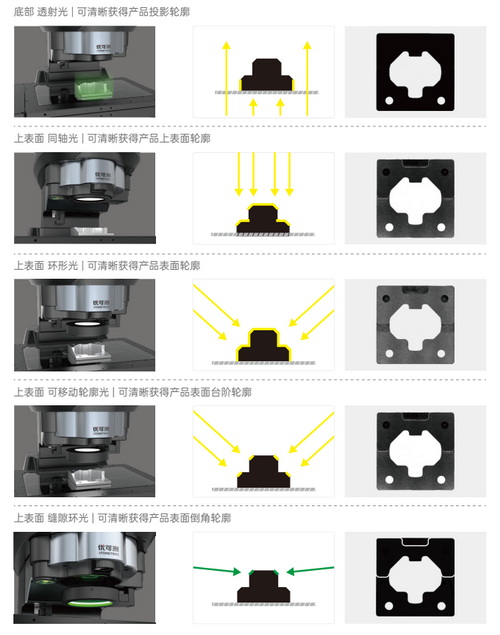

丰富照明方式

复杂表面，也能轻松捕获清晰轮廓

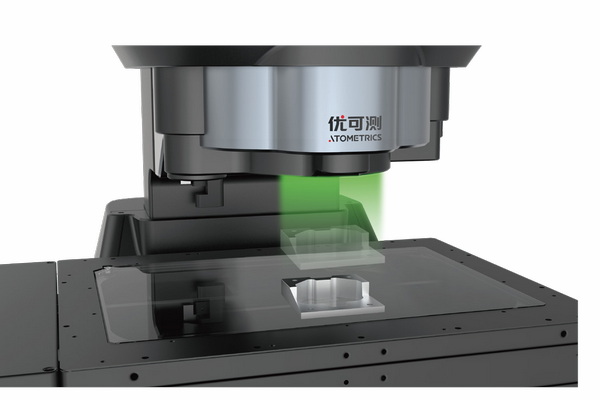

具备优异运动素质的高精度平台

拒绝低运动素质，高调教手法的运动平台。

直线度≤2um、偏摆≤5角秒，通过极高的运动指标要求，提高平台运动表现，消除因平台移动产生的误差

专用高精度光栅尺

光栅尺分辨率可达50nm，极致细分读数，同时保证微小尺寸高测量精度以及各轴高精密运动控制

自动搜索零件

平台智能算法   设定程序自动全局预览、自动识别并拍摄

高度、平面度都能呈现

金属、玻璃、橡胶、陶瓷、树脂等材质均可准确测量

影像测高

影像测高功能，通过测算焦平面距离， 也可实现对目标物的高度测量

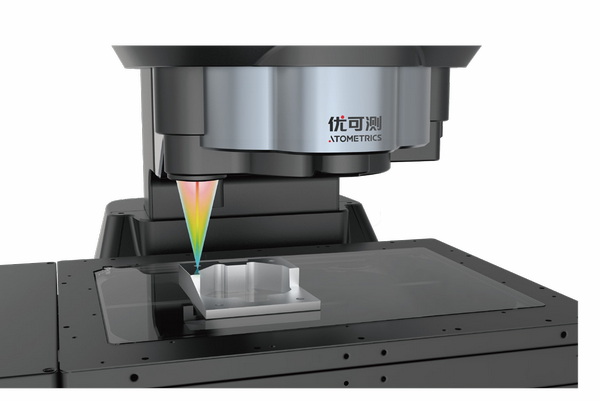

激光共焦测高

搭配激光共焦测量模块，配合独家的高度平滑算法， 可以精确、快速、无损地完成高度测量

全景导航预览，方便尺寸标记

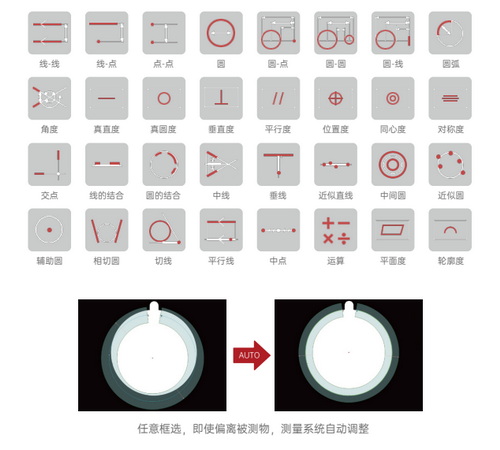

丰富的模块化测量工具

任何人都可获得相同测量结果

保存程序后，任何人都可以调用程序获得相同的测量方法和结果。

检测报告一键输出

报告自动生成在本机，自动保存；方便、快捷，无需繁杂设置，无需额外软件。

一键完成检测报告

检测结果报告书及统计报告也可通过点击一键完成制作，无需数据传输或输入到电脑等繁琐过程。可使用 USB 设备或 LAN 的共享功能将 测量数据表导入计算软件，让数据处理更简单。

自动记录结果，数据应用灵活

测量结果全部自动保存到主机内部。根据保存的结果自动计算并显示平均值、σ、3σ、6σ、Cpk 等主要的 统计值。测量日期、时间、批号等信息也能自动保存，便于搜索以往的测量结果。

校准证书追溯体系

制造、检测、校正使用的基准标尺符合CNAS认定校正机构的基准标尺，确立国家标准及可追溯性。

应用场景

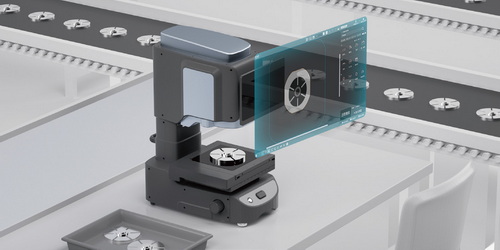

首检

首件快速测量，立马投入生产。

提高生产设备稼动率，提高产量。

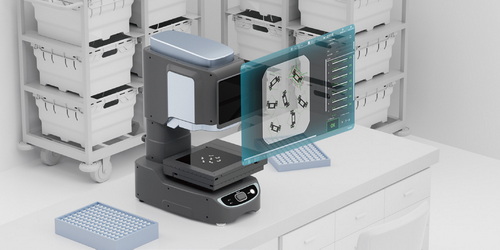

来料检

避免不良品流入后加工段和组装段，减少返工时间和废料。

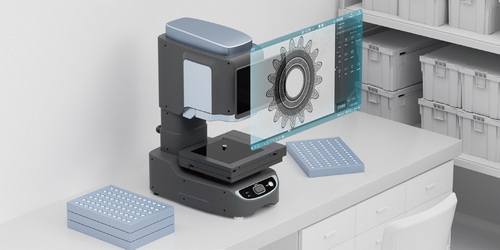

巡检

增加巡检频次和测量项目，预防造成废料

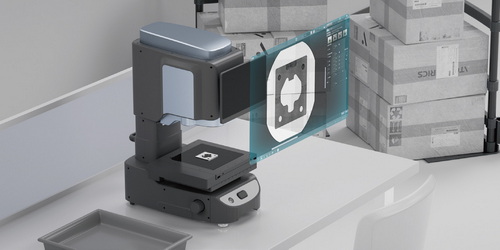

出货检

缩短交货期，保障客户产品质量，提高客户满意度
