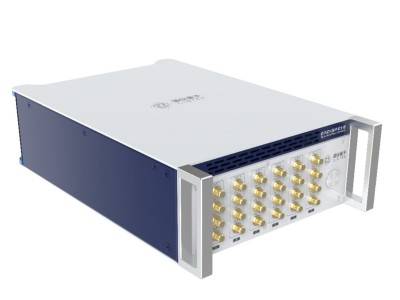

ASG24100是高速、高时间分辨率、多通道的数字延迟脉冲发生器，可输出频率高达125MHz的连续脉冲，也可输出1 ns脉宽分辨率的复杂时序脉冲，同时为您提供更低的RMS抖动，更高的精度，更多的输出接口，更自由的播放时序，可广泛应用于微观磁共振(NMR、EPR、ODMR)、量子计算、超声波、雷达、医学成像等诸多方面，为其提供精确的时序控制功能。
| 输出模块 | |
| 通道数 | 8/12/16/24 |
| 输出电平 | 3.3 V±1% @ into 50 Ω 3.3 V±1.5% @ into 1 MΩ 5 V±1% @ into 1 MΩ |
| 上升时间 | ≤1 ns@3.3 V@ into 50 Ω ≤1.4 ns@3.3 V@ into 1 MΩ ≤1.4 ns@5 V@ into 1 MΩ |
| 时间分辨率 | 1ns |
| 脉宽范围 | 1~(232-1) ns |
| 延迟范围 | 0~(232-1) ns |
| 延迟分辨率 | 52 ps |
| RMS Jitte | ≤35 ps |
| Counter模块 | |
| 通道数 | 4 |
| 阈值 | 1~5 V |
| 最大采样频率 | 250 MHz |
| 采集最小脉宽 | 1 ns |
| 匹配阻抗 | 50 Ω |
| 一般参数 | |
| 通信接口 | LAN/1 Gbps |
| 尺寸 | 218 mm *89 mm *334mm |
| 时钟输入模块 | |
| 通道数 | 2 |
| 输入电压范围 | 0~3.5 V |
| 匹配阻抗 | 50 Ω |
| 时钟输出模块 | |
| 通道数 | 1 |
| 输出电压 | 1.5 V@50 Ω |
| 输出频率 | 100 MHz |
