HPS-LC 系列3D线光谱共焦传感器

拥有0.04um超高重复精度

1.1um绝对测量精度

18.5mm 超大线长

超高速动态测量

可同时输出2D/3D图像

完备SDK及一站式支持

海伯森HPS-LC 系列3D线光谱共焦传感器突破传统检测方式的限制,为工业4.0时代提供更高测量精度、更快测量速度的光学精密检测传感器。面对透明玻璃薄膜材料、锂电产品、3C电子产品、半导体元器件等复杂材料,都能进行亚微米级精度的3D检测。

原理

光谱共焦测量通过使用特殊透镜，延长不同颜色光的焦点光晕范围，形成特殊放大色差，使其根据不同的被测物体到透镜的距离，会对应一个精确波长的光聚焦到被测物体上。通过测量反射光的波长，就可以得到被测物体到透镜的精确距离。

反射光的光强不会影响测量结果。这意味着，无论有多少反射光从被测物体反射回来，测量的距离结果可能是不变的。因为反射光的光强仅仅取决于反射物体的反光程度。因此，采用海伯森的3D线光谱共焦传感器，即使被测物体是强吸光材料，如黑色橡胶；或者是透明材料，如玻璃或者液体，都可以进行正常可靠的测量。

产品优势

不受物体材质和反光影响

可检测几乎所有材质的物体，且对高反光面特性物体也可实现高精确测量

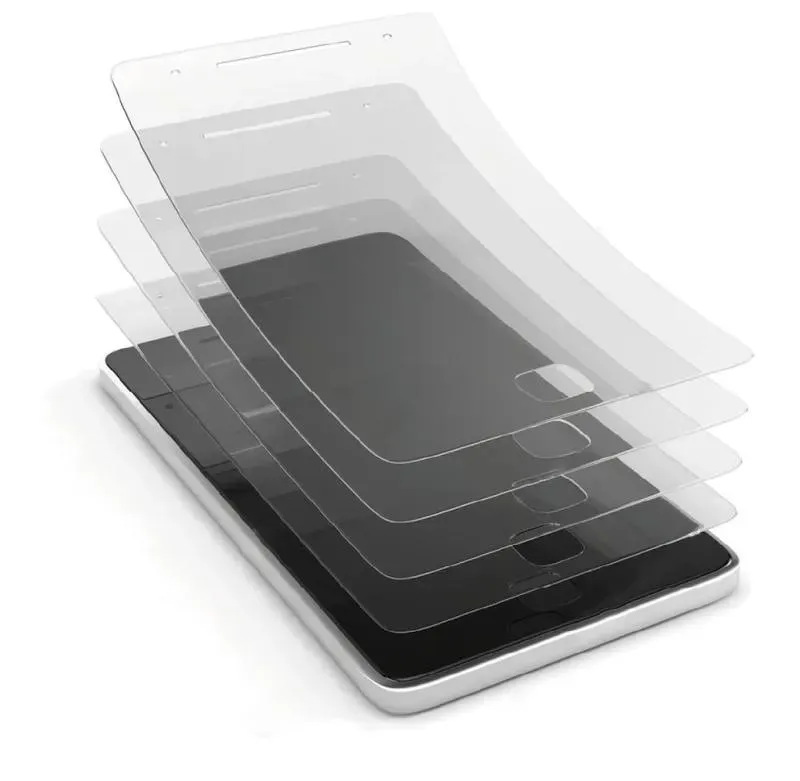

多层检测

海伯森3D线光谱共焦传感器其独特的线光谱共焦扫描技术，可通过一次扫描显示屏表面，即可构建多个透明层的2D与3D数据。

无论玻璃厚度如何，都能在玻璃表面及弯曲边缘（±45°）上提供出色的扫描性能，并进行准确的在线缺陷检测，例如崩边和裂缝。

3D玻璃/边缝点胶检测

海伯森3D线光谱共焦传感器卓越的性能使其可以在高速流水线上清晰地检测出来料表面划痕、凹凸和轮廓特征不匹配等缺陷。

线扫共焦 / 一步到位

• 海伯森3D线光谱共焦传感器具备独特的线共焦扫描技术。一次扫描被测物表面，即可导出多种形式的外观图和详细的原始数据。

• 3D点云图

• 2D轮廓图

• 高清深度图

• 高清灰度图

  详细数据及高质量的原始图可完美配合集成设备与复杂测量。

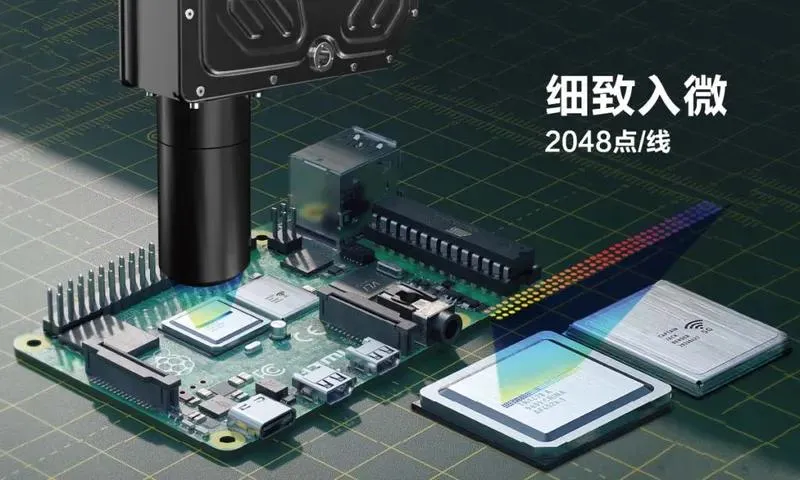

2048点 / 细致入微

海伯森3D线光谱共焦传感器采用2048点/线，最小1.1μm间隔，可细致入微的呈现目标物形状，还可实现细微凹陷及凸起等外观检查。

Z轴重复精度最高0.04μm，超高精度为您提供更快、更准确的测量结果。

35000线/秒超高速扫描

• 海伯森3D线光谱共焦传感器具备最快35000线/秒的超高速扫描速度，且易于集成到定制检测系统，可完美应用于工厂流水线/复杂且大批量的高精度扫描场景中，实现物体表面多方位的3D成像分析。

3D形貌/2D轮廓检测

海伯森3D线光谱共焦传感器内置了高效AI图像识别算法，既能完成物体平面轮廓的特征识别，亦能实现高度、深度数据的测量，应用范围广泛。

• 尺寸    • 形貌    • 缺陷    • 断层

• 毛刺和闪烁    • 间隙和面差    • 表面粗糙度    • 平整度     • 厚度    • 断差高度    • 体积    • 范围

士45°超大测量角度

同轴式结构设计，入射光和检测到的光遵循相同路径，没有角度差异，检测实时性高，适合于各种几何形状和较大倾斜角表面的测量。
