HPS-DBL系列3D闪测传感器

拥有1um超高重复精度

20um绝对测量精度

62mmx62mm 超大视野

超高速动态测量

可同时输出2D/3D图像

完备SDK及一站式支持

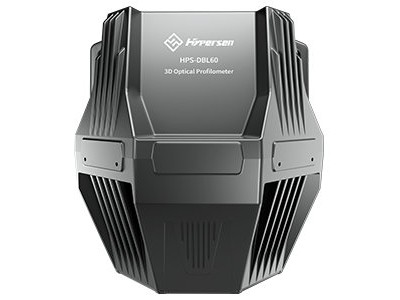

海伯森HPS-DBL系列是一种采用新型闪测技术的3D视觉检测传感器,具备识别精度高测量视野广和检测节拍快等特点。

HPS-DBL系列传感头，配套高性能视觉控制器，并连接40G光纤完成高速数据传输,无需一秒即可完成对被测物2D尺寸和3D形貌的高精度在线测量,适合各种3C、半导体、PCB、精密工件等材料的3D检测应用。

原理

海伯森3D闪测传感器HPS-DBL系列采用超高速投影方式向测量对象上投射出不同波长的特殊图案，并采集物体表面的图案信息,配合海伯森HPS-NB3200高性能视觉控制器和内置AI解码算法对数据进行实时处理快速得到全视角的彩色高精度2D图像和3D点云。

因为投影单元是四位一体的，所以即使被测物表面存在复杂的深度变化亦能有效采集图案，这意味着检测真正做到了无死角。

产品优势

高精度的在线3D检测

• 采用业界顶级的CMOS感光元件和超低畸变远心光学系统-次拍摄即可得到被测工件XYZ三维高精度数据。

• 高速实时检测下，亦可实现20um绝对测量精度和1um的重复精度。

大视野，面检测，全覆盖，无死角

• 采用对称式多角度投射单元，不受方向限制，检测无死角。

• 既可检测工件的2D尺寸，还可测量工件的3D轮廓、体积及高度等特征，检测面视野62mmx62mm，适合于大范围测量场景。

超高速动态测量

• 传感头和配套的高性能控制器HPS-NB3200之间采用40G的以太光纤进行高速数据传输无需一秒，即可获得高精度2D尺寸和3D轮廓结果，适合于高速在线检测应用。

高效AI软件算法配套  完备SDK及一站式软件支持

• XY间隔平均化处理，控制成像系统个体差异。

• 全新3D轮廓处理和2D图像优化算法。

• 自研投光算法，可减轻多重反射的影响和减少光泽部位的无效像素。

• 系统简单,易于集成;体积小,安装使用便捷。
