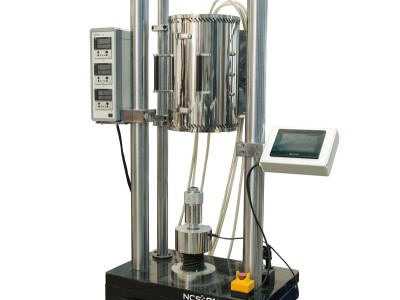

GNCJ系列电子式持久蠕变试验机

仪器介绍

GNCJ 系列电子式高温持久蠕变强度试验机是由钢研纳克检测技术股份有限公司独立研制开发而成，该试验机使用的高精度测量控制系统由纳克公司自主开发且拥有自主知识产权，集高精度数据采集处理和过程控制于一体的全数字闭环控制系统。试验机测量控制系统基于 DSP 处理芯片，采用工业以太网与 PC 机实现快速通讯，采用 CPLD 实现高精度采集部分的控制，将处理器释放出来，可以更好的进行控制，控制采用比较流行的 PID 控制方式，实现力，位移和变形的全数字闭环控制。电子式持久蠕变试验机软件由公司自主开发，并拥有独立的软件著作权。

仪器特点

传动控制系统：采用台达全数字式进阶泛用型交流伺服驱动器及高精度，高响应频率的台达交流电机，通过 NCS 实现全数字化闭环控制。电机联接采用减速机，通过同步齿形带带动高精度研磨丝杠转动，采用减速机加丝杠的传动结构大大提高试验机的刚度，保证传动系统效率高，噪音低，传动平稳，横梁运动精度高。

机架：采用双立柱固定上横梁及工作台面构成框架结构，由丝杠驱动拉杆上下移动，传递负荷，结构合理，刚性及稳定性好，加载平稳，使用寿命长，并设有限位装置可以在试验时进行试验保护。

主机架过载能力可达 200%，保证试验机长期运行的稳定性。

力值测量系统：采用美国高稳定度，高精度高灵敏度应变式负荷传感器，配备高精度，低漂移，高分辨率的测量控制器，采样频率高，力分辨率为 1/500000，负荷测量范围可达满负荷的 0.2%—100%，实现内外不分档，且全程分辨率不变。

变形测量系统：通过配备变形传感器（光栅尺）与 NCS 测量控制系统实现变形测量，实现了高测量精度和高稳定性。

超高温合金拉杆和引伸导杆：采用钢研高纳高温合金，不同的测试温度可以选择不同的高温合金拉杆。
