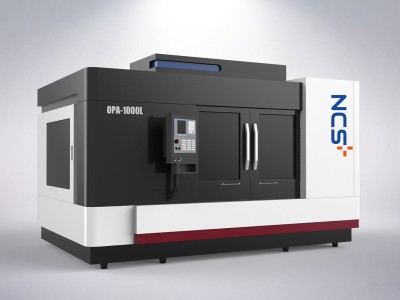

OPA -1000L双光源全自动超大尺寸金属构件原位分析仪

产品详情

OPA-1000L可用于可广泛应用于冶金、铸造、钢铁和有色金属等行业， 在汽车制造、航空航天、船舶等领域的零件、产品工艺研发方面都有相关的应用。
双光源双光学系统全自动超大尺寸金属构件原位分析仪OPA-1000L，采用独特的双光源系统（激光和火花光源）和相互独立的双光学检测器系统（PMT和CCD），对超大尺寸的构件平面表面以及管棒状金属构件实现全覆盖表征，实现对材料整体的成分和夹杂物分布分析表征。针对管棒状金属构件的全覆盖分析，OPA-1000L依靠固定于高精密移动平台之上的旋转台，采用火花光谱分析技术及高精密样品水平移动平台，完成超大尺寸金属构件的水平表面的成分全分析；采用激光光谱分析技术，完成垂直于水平表面的圆柱状侧面成分的分析，同步两者技术实现全域成分分析，在最短的时间内获得超大尺寸管棒状金属材料全域表面成分分布结果。

仪器参数

巴邢—龙格架法，光栅焦距500 mm

高发光全息光栅，刻线为2700条/mm

谱线范围：160 nm ~ 650 nm

色散率

一级色散率：0.74 nm/mm

二级色散率：0.37 nm/mm

分辨率：优于0.01 nm

PMT光学系统：标准检测通道数量：15个

CCD光学系统：高分辨率线阵CCD传感器

仪器特点

1、双检测器积分采集；

PMT采集：单火花数据采集，可以筛选掉异常火花，提高仪器分析精度；

延时积分技术，分析各通道可采用不同的延时积分，达到积分时间的最佳匹配，提高仪器分析精度；采集频率10μs/通道，可达全通道采集/1ms；多线程的数据采集方式，提高软件的稳定性，数据的可靠性。

CCD采集：高分辨率CCD传感器，分辨率优于0.01 nm；CCD采集系统可实现光谱的全谱分析；CCD曝光时间多档可选，并可以分组分片选择曝光时间

2 、全自动的加工扫描系统，采用分析加工分体式结构；

行程范围：X轴 1200mm;  Y和Y1轴 510mm;  Z和Z1轴 560mm；W轴 560mm

移动速度：1mm/min~24000mm/min

位置精度：双向定位精度(mm) X轴 0.016/0.010；Y/Z/W轴0.012/0.010

 双向重复定位精度（mm）X轴 0.008/0.006; Y/Z/W轴0.008/0.006

切削进给速度（mm/min）：3-15000

工件最大重量：最大承载能力（均布）900kg；

3、 最大可分析金属构件尺寸1000*500mm, 管棒状样品为500mm；

4、 可根据金属构件的构型，选择不同的扫描形式和方法；

5 、自主研发整套软件，设计友好，操作简便，可同时控制、接收和处理多个检测器信号；

6 、软件自动解析光谱强度信号，将其转变为浓度信号，所得到的测定结果以二维图的形式将金属构件的偏析、夹杂的信息展现出来。

7、 软件实时监控运行状况，具备远程控制和交互诊断的功能
