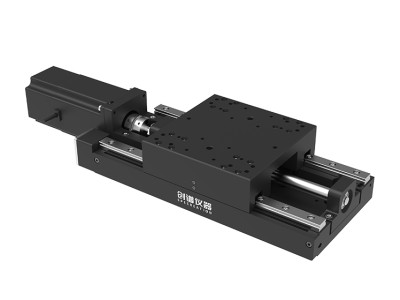

PSTL系列精密位移台,采用高精度预压直线导轨,自带高分辨率的光栅尺,可实现高精度的直线运动,配合自主研发的控制器实现闭环控制,非常适用于科研仪器、精密运动等领域。
产品特点
●超高精度
●带自锁
●光栅尺闭环控制
●限位开关行程可调
●标准RS232接口，配合电机控制器,实现远程控制及组网
主要参数
| 位移台型号 | PSTL-30 | PSTL-60 | PSTL-80 | PSTL-120 | |
| 机械规格 | 行程(mm) | 30 | 60 | 80 | 120 |
| 台面尺寸(mm×mm) | 80×82 | 120×120 | |||
| 传动方式 | 螺母丝杆 | 滚珠丝杆 | |||
| 导轨 | 线性滚珠导轨 | ||||
| 材质 | 铝-氧化处理 | ||||
| 精度规格 | 分辨率(μm) | 0.5 | |||
| 重复定位精度(μm) | ±1 | ||||
| 俯仰姿态精度(”) | ±8 | ±8 | ±10 | ±12 | |
| 偏摆姿态精度(”) | ±8 | ±8 | ±10 | ±12 | |
| 承载力(Kg) | 5 | 10 | 10 | 20 | |
| 电气规格 | 限位 | 电子限位 | |||
| 光栅 | 增量式 | ||||
| 步进电机 | 2相，转角1.8° | ||||
| 电源电压(V) | 24±10% | ||||
| 控制接口 | DB15 | ||||
| 控制器 | 可选配 | ||||
测试数据
全程姿态精度测试
时间稳定性测试
