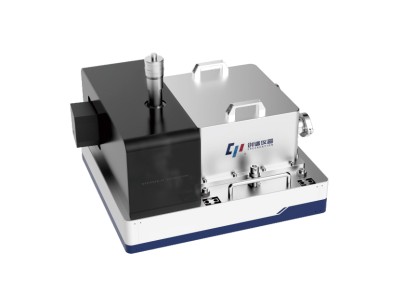

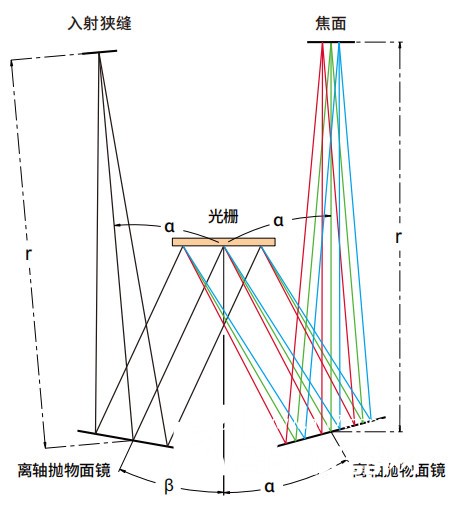

CT型真空紫外光谱仪，采用Czerny-Turner光学结构 ，可以在空间上将复⾊光分成⼀系列单色光，系统由平面衍射光栅、前后准直聚焦镜及CCD探测器组成。
产品特点
● ⾼光谱分辨
● 在线精密可调狭缝
● 远程激光瞄准定位
● 结构紧凑集成度⾼
● ⾼真空兼容
主要参数
●光学系统结构 ：CT型
● 焦距：270mm，可定制调节
● 光谱范围：115-400nm，根据光栅型号选择
● 狭缝宽度： 5-300μm在线连续可调
● 波⻓精度： ±0.05nm@230nm
● 光谱分辨：<1nm
● 系统接收⻆：f/#=4.0
● 系统真空度： 10-3 Pa
选配范围
光谱仪型号 | 线密度(l/mm) | 波长范围(nm) | 线色散(nm/mm) |
vuSpeC-CT-901 | 3600 | 215~240 | 1.00 |
VuSpeC-CT-902 | 2400 | 210~250 | 1.50 |
VuSpeC-CT-903 | 2100 | 205~255 | 1.70 |
vuSpeC-CT-904 | 1800 | 200~260 | 2.00 |
VuSpeC-CT-905 | 1400 | 195~265 | 2.50 |
VuSpeC-CT-906 | 1200 | 190~270 | 3.00 |
vuSpeC-CT-907 | 300 | 115~400 | 11.00 |

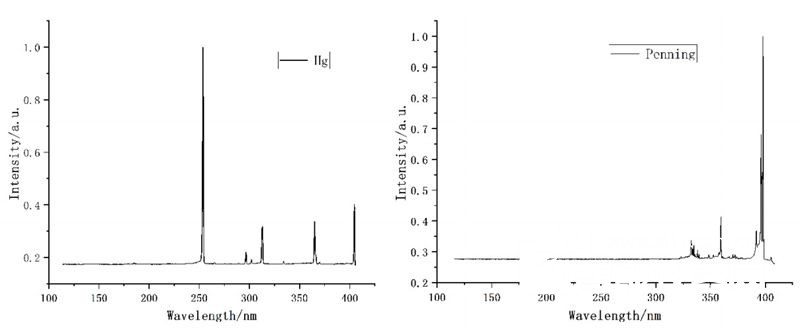

测试数据
应用领域
大科学装置；
空间与防务；
极紫外光源与探测器研究
