VPH透射成像光谱仪

单价	面议对比
询价	暂无
浏览	13
发货	北京付款后3天内
品牌	卓立汉光
过期	长期有效
更新	2026-09-04 21:44

联系方式

加关注0

北京卓立汉光仪器有限公司

企业会员第1年

资料通过认证

保证金未缴纳

北京
上次登录 08-28 10:14 •
卓立汉光 (先生)

进入主页更多仪器臻选

详细说明

VPH透射成像光谱仪是专为拉曼等需要高光通量与高灵敏度应用场景特殊设计的高性能光谱仪，VPH成像光谱仪具有收光效率高、信噪比好等特点，这对于测量微弱的发光信号例如拉曼等是非常重要的，同时与深度制冷的高灵敏度CCD 相机完美结合，为可见光和近红外波段的微弱光信号采集应用提供了最佳的解决方案。

VPH透射成像光谱仪整体设计非常紧凑而且光学元件固化封装，因此得到的数据结果非常稳定，对于外界振动敏感度极低，不但适合科学研究，更加适合工业与恶劣环境下的现场应用，同时可以提供SDK 开发包用于软件的二次开发。

应用：

气体探测

共聚焦拉曼

等离子体光谱检测

工业过程控制

体内或体外医疗诊断

现场工业应用

其他微弱光信号采集

主要技术特点

超高的光收集效率
F/# ：F/2.3
完美的光纤耦合能力：能够 100% 收集 NA0.22 光纤导入的光信号
超高的光通量
高透射 VPH 光栅保证了高衍射效率，增透镀膜透镜确保了最大的通光效率，从而实现了可见或近红外最大的通光量
宽波段范围
大面阵 CCD 相机实现的宽光谱采集范围
紧凑坚固的设计
所有部件作为一个整体模块进行预调校，光路稳定，不会受到运输过程中的碰撞影响
高光谱分辨率

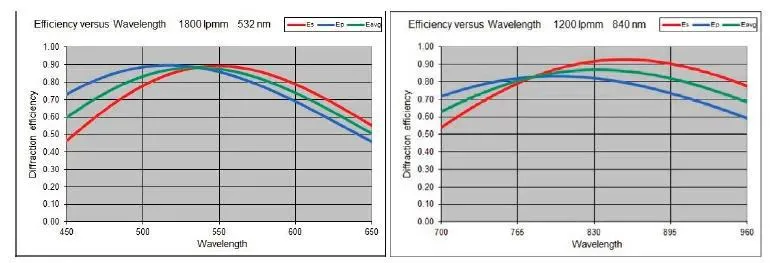

极高的衍射效率

VPH 光栅-- 具有平滑且极高的衍射效率

衍射效率@532 光栅衍射效率@785 光栅

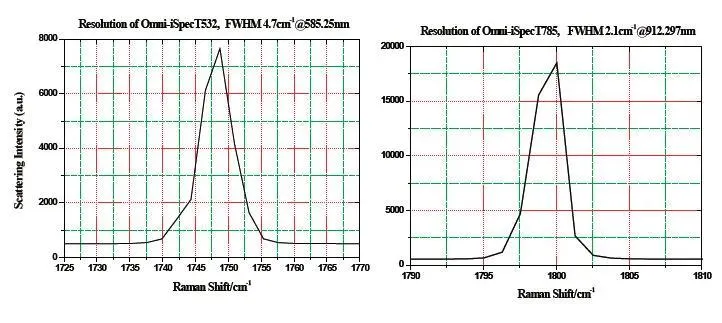

几乎完美的光谱成像质量

与传统的C-T 模式光谱仪相比，在30mm 像面上进行了出色的光学像差校正，获得了极佳的图像质量，从而获得了更好的空间分辨率和光谱分辨率，也保证了近轴多通道采集的最小串扰和拉曼偏移

成像模式下的氖灯光谱测试条件：20 芯光纤束 / 100μm 芯径

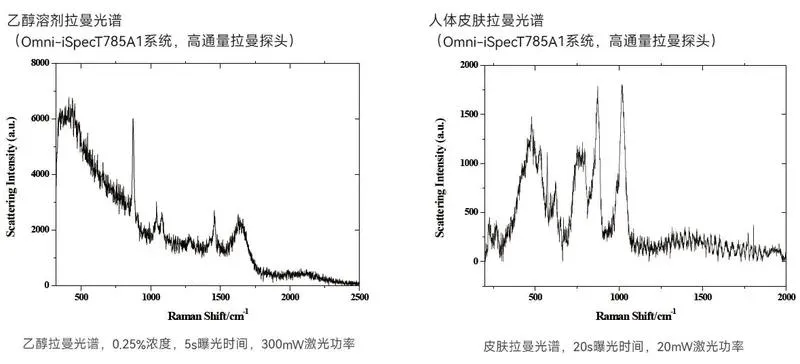

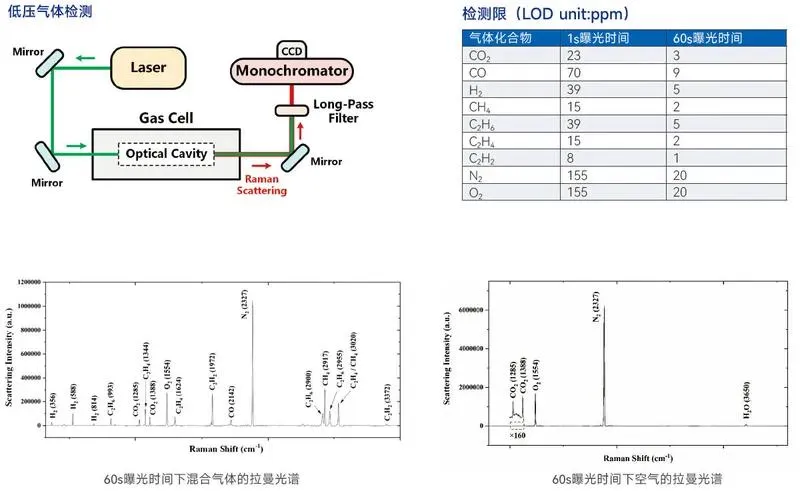

VPH成像光谱仪应用：

技术规格

型号	Omni-iSpecT532A1	Omni-iSpecT785A1
拉曼频移波长宽度	0-4100cm^-1 /532-680nm	-200-2400cm^-1 /770-965nm
F/#	F/1.8	F/2.3
焦距（入射/出射）	85/85mm	100/100mm
光栅	1800l/mm VPH	1200l/mm VPH
CCD相机	背感光深耗尽CCD 有效像素2000×256像素尺寸15μm 探测面尺寸30×3.8mm	背感光深耗尽CCD 有效像素2000×256像素尺寸15μm 探测面尺寸30×3.8mm
可调入射狭缝	10μm-6mm	10μm-6mm
分辨率	0.17nm	0.25nm
（典型值） @50μm狭缝	5cm^-1@585nm， 7cm^-1 保证值	3cm-1@912nm， 5cm^-1 保证值
光纤适配器	XY可调光纤适配器光纤接口：SMA， 10mm 圆柱	XY可调光纤适配器光纤接口：SMA/ MPO/10mm圆柱
快门	选配	选配
内置长波通滤光片	选配直径50mm，最低波数186cm^-1	选配直径50mm，最低波数309cm^-1
重量	5kg	5.8kg
