托托科技磁光克尔显微镜

• 追踪平面内数百万点的实时磁性动态信息

磁光克尔显微镜综合测试设备，显微磁畴空间分辨率优于0.5微米，磁光克尔角分辨率优于0.1毫度，支持极向克尔、纵向克尔、横向克尔三种磁光克尔效应测量方式。在追踪平面内数百万点的磁畴动态信息的同时，可搭配探针台实现电学、磁学、光学同步观测。广泛应用于磁学和自旋电子学领域中磁光克尔效应，磁滞回线，磁畴翻转或扩展等观测。

智能照明系统

● 光源稳定且均匀

● 具备极向，纵向和横向测试能力

● 高亮度（4倍于市场上产品）

多功能显微系统

● 线偏振光和圆偏振光

● 提高相差畸变矫正

● 电动显微聚焦

矢量磁场系统

● 垂直磁场模式可达1.4T @1cm 间隙

● 面内磁场可达1.0T @1cm，0.36T @4cm 间隙适配低温恒温器；面内矢量磁场模式可达0.35T

● 面垂直磁场和面内磁场可快速切换

高端相机

● 超动态范围30000：1（十倍提升）

● 高量子效率>80%（1.2倍提升）

● 高速摄像和高分辨率

直流 / 交流探针

● 与外接电表匹配（6221，2400等）

● 配合高频电表

● 配合引线键合器件

高端光学平台

● 气浮隔振

●电子主动反馈隔振

磁光克尔显微镜，赋能磁学和自旋电子学前沿研究

磁光克尔效应（MOKE）作为磁性材料表征的重要方法，自1877年约翰·克尔首次在铁表面反射光中观察到其现象以来，在现代磁学与自旋电子学领域持续发挥着不可替代的作用。其物理本质在1950年随着固体能带理论的完善得以阐明，进而推动研究从单点测量扩展至磁畴结构的可视化观测。
1980年，数码相机与计算机技术的发展使磁光检测设备进入数字化时代，显著提升了设备灵敏度。2000年后，以 Evico Magnetics 为代表的公司实现了设备的标准化与商业化，加上光源技术的持续革新，进一步拓展了其在科研与工业领域的应用深度。

2024年，托托科技基于十年的自主研发，成功推出光学系统数字化（Digital Oblique®）的磁光克尔显微镜，实现了磁光信号测量能力的显著跨越，更推动了磁畴观测从定性走向精确定量表征的新阶段，持续为前沿磁性与自旋研究赋能。

挑战一：在测量面内磁化薄膜时，信号极其微弱，传统设备需手动调节偏振组件操作复杂，且难以捕捉有效数据。

我们的方案：托托科技磁光克尔显微镜独有的Digital Oblique®光学系统数字化技术，通过数字倾角控制技术，可实现程控的分区照明，倾斜角度的控制精度更可达到0.03°。客户无需手动调节，系统将自动完成光路优化与对准，测量结果的重复性极佳，确保您能轻松、可靠地探测到低至2nm的面内Pt/Co/Ta薄膜信号。

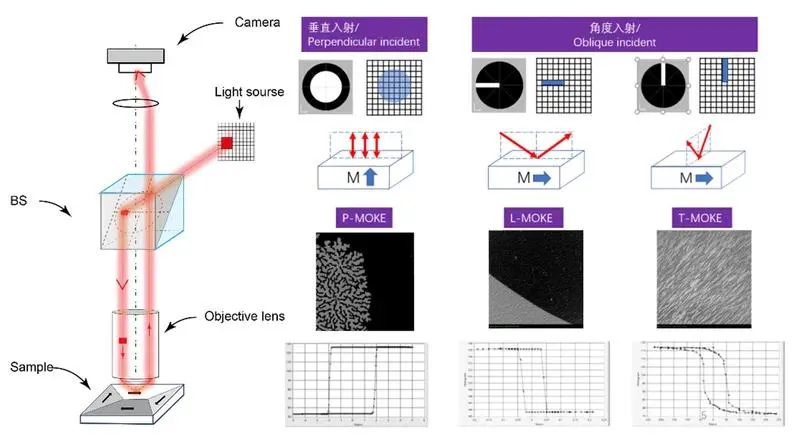

磁光克尔效应示意图

挑战二：传统磁性表征方法“加磁不加电，加电不测磁”，导致研究脱离器件真实工作状态，无法观测到最关键的磁动力学过程。

我们的方案：本设备提供直流探针、高频探针，在精确施加直流、脉冲、微波乃至光驱动等多激励源信号的同时，同步观测磁畴动态，一站式实现电、磁、光信号的同步采集与关联分析。

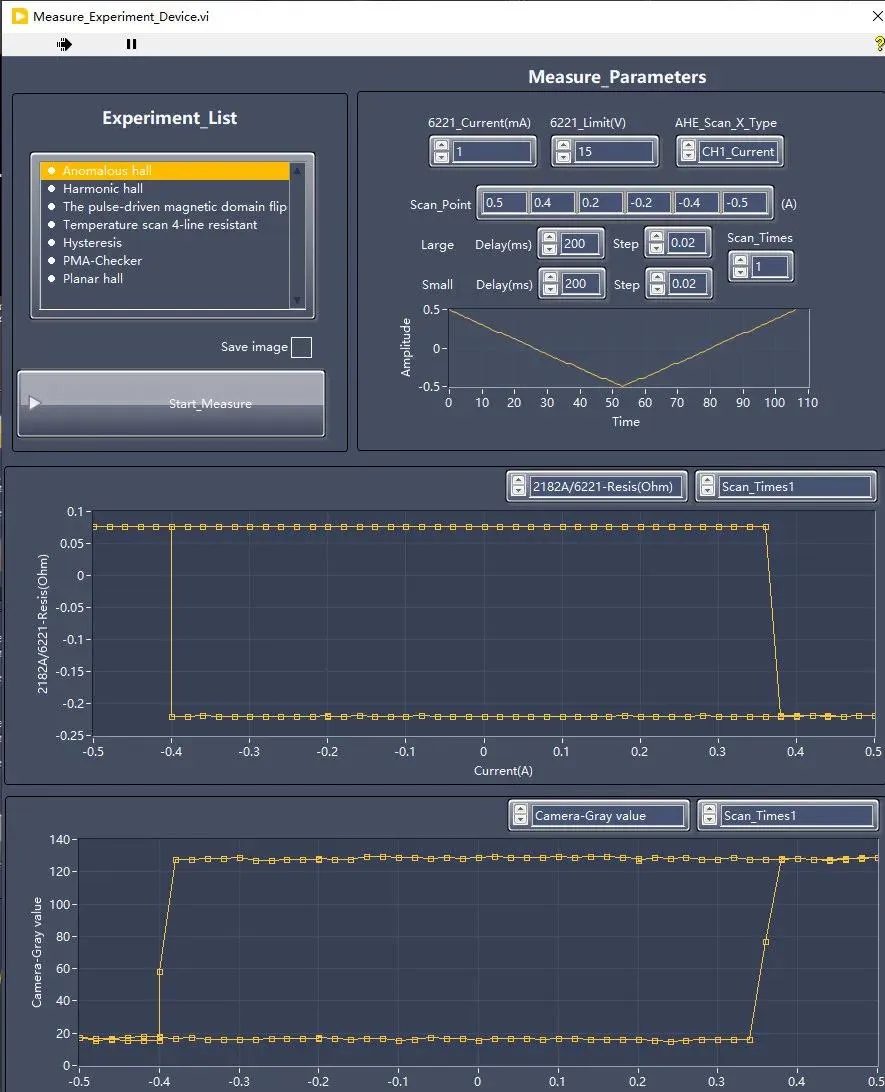

反常霍尔（上）与磁滞回线（下）光电同步测试、相互验证

挑战三：在观测亚微米或周期性纳米结构时，传统设备的空间分辨率不足，导致观测到的磁畴图像模糊、轮廓不清，因此错失判定磁化分布、畴壁类型与动态行为的关键细节，使研究停留在推测层面。

我们的方案：本设备的核心优势之一，是具备优于0.5μm的显微磁畴空间分辨率，您将能清晰探测、定位定量分析以往模糊的微观磁结构。即使对于几十纳米宽的畴壁，系统也能将其勾勒为锐利的边界；对于亚微米尺度的纳米点磁畴阵列，更能清晰分辨其独立单元。

这为精确统计磁畴尺寸、量化畴壁运动、以及表征纳米磁性器件的实际磁态提供了无可替代的直观证据，让您的研究结论建立在清晰、确定的观测基础之上。

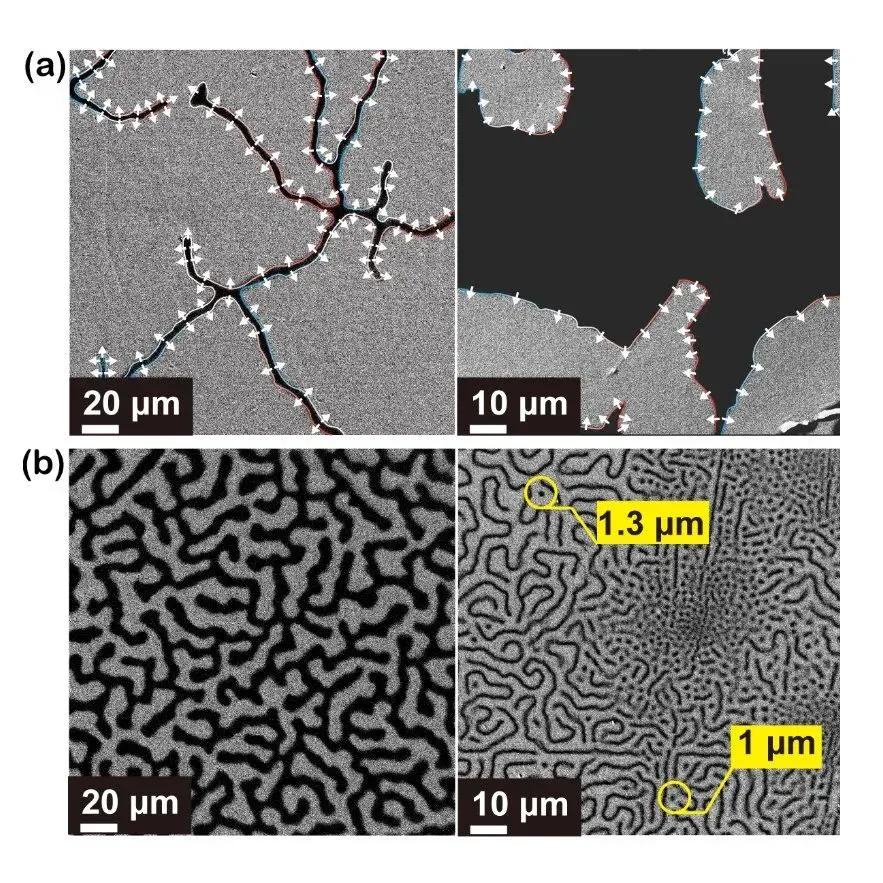

(a)为样品Ta(4 nm)/CoFeB(0.7 nm)/MgO(2 nm)/Ta(2 nm)在磁场的驱动实现磁畴运动和翻转，树枝状磁畴，磁矩“1”和“0”信息状态清晰可见。彩色环带表示磁畴壁，白色小箭头表示的是奈尔畴壁中磁矩方向，表示磁畴运动方向。

(b)为样品CoTb(6 nm)/SiN(4 nm)在零磁场附近出现迷宫畴以及孤立斯格明子磁泡结构(Skyrmions Bubble)，图中单个稳定的Skyrmions Bubble的尺寸为1μm。为研究基于SK-RM赛道存储器提供光学无损伤探测支持。

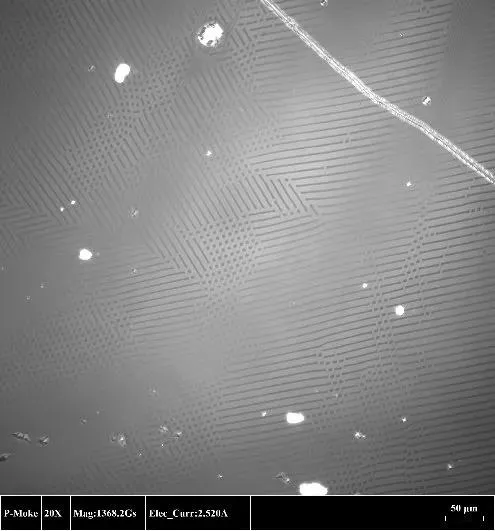

1微米光刻磁畴测试

铁磁绝缘体样品 斯格明子磁畴

挑战四：在表征多晶样品、复合薄膜或存在应力梯度的材料时，不同晶粒或区域的磁光响应强度往往差异巨大。传统设备大多成像图像过曝或欠曝的区域无法用于定量分析，导致磁滞回线测量或磁畴统计时数据不完整或失真。

我们的方案：设备搭载了动态范围高达30000:1的科学级相机，在一次曝光中同时捕获极强和极弱的磁光信号，使得强磁区、弱磁区、以及边界（畴壁）的灰度过渡平滑、细腻，图像层次感极强，您将获得高保真、可定量分析的全场磁畴图像，为您的研究提供坚实可靠的量化数据。

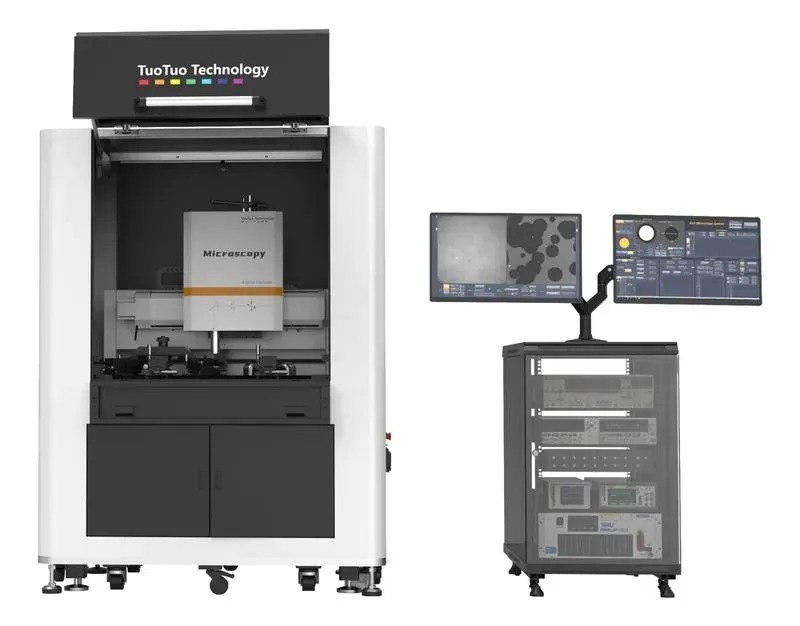

托托科技磁光克尔显微镜

设备搭载专利DigitalOblique®光学系统，倾斜角度的控制精度更可达到0.03°，无需手动调控，可完成全自动光路优化，测量重复性。可探测低至2nm面内薄膜信号和1个原子层厚度的垂直各向异性薄膜。另外，设备具备优于0.5μm的显微磁畴空间分辨率，能清晰分辨纳米畴壁与磁畴阵列。

设备同时支持直流、脉冲、微波及光驱动等多激励源，并能同步观测磁畴动态，一站式实现电、磁、光信号的关联采集与分析。

磁光克尔效应历经百年发展，从现象揭示到机理阐明，再到观测技术的数字化与化，持续推动着磁学与自旋电子学研究的深入。展望未来，随着磁性材料与自旋器件不断迈向纳米化与功能化，磁光克尔显微镜将继续作为关键工具，为揭示磁畴动态机理、赋能新一代信息存储与逻辑器件研发提供坚实支撑，助力前沿科技从实验室走向产业应用。
