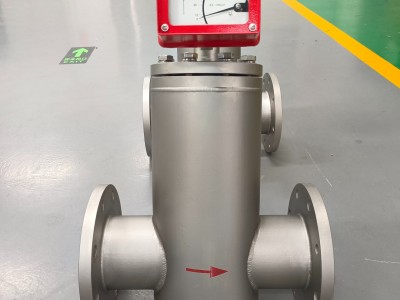

大口径水平安装金属管浮子流量计

大口径水平安装金属管浮子流量计（也称金属转子流量计），是针对 DN80–DN150 大口径水平管道设计的变面积式流量仪表，用于液体、气体的中低流速测量，核心优势为全金属结构、水平安装适配、压损稳定、维护简便。

工作原理

基于变面积节流原理，水平管路介质左进右出，流经内置的锥形测量管，推动浮子上移；当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，浮子稳定在对应位置，其位移与流量呈线性关系；通过磁耦合非接触传递位置信号，实现现场指示或 4–20mA 远传输出。

结构特点

· 测量管：304/316L 不锈钢；

· 浮子：金属材质不锈钢 ，内置永磁体，磁耦合传动，无机械接触，耐磨可靠。

· 指示器：现场指针显示，可选远传、报警、防爆；全金属外壳，适应高温高压（≤1.6MPa）、恶劣工况。

· 连接：法兰连接，适配大口径管道，安装便捷。

技术参数

· 口径：DN80、DN100、DN125、DN150。

· 量程比：10:1。

· 精度：1.5 级。

· 压力等级：≤1.6MPa。

· 温度范围：-20℃～+200℃。

· 测量介质：液体、气体。

核心优势

水平安装适配：适配现场水平管道布局。

全金属坚固耐用：抗振动、耐温压、防腐蚀，寿命长，维护量小。

压损稳定：固定低压损，节能，适合连续运行。

直管段要求低：上游≥5DN、下游≥2DN，安装灵活。

多功能输出：现场指示、远传 4–20mA。

应用场景

广泛用于化工、石油、冶金、电力、水处理、制药等行业，适配大口径水平管道的液体、气体流量测量，尤其适合高温、高压、腐蚀等苛刻工况。
