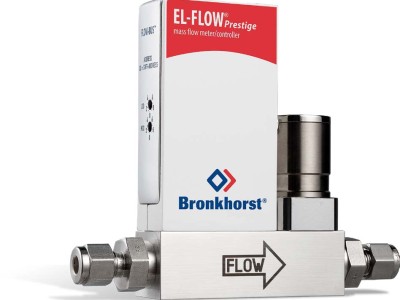

EL-FLOW® Prestige 多功能气体质量流量计/控制器

EL-FLOW® Prestige 作为Bronkhorst新一代热式气体质量流量计/控制器，在通用性和用户操作方便性方面具有突破性的变革与创新。

EL-FLOW Prestige是Bronkhorst®推出的新一代气体质量流量计/控制器，重新设计核心部件并整合诸多创新改进。Bronkhorst为此引进“温差平衡”技术，确保传感器稳定性。微电子芯片节能技术和多级控制回路，带来强大的动态特性。新金属外壳是坚固紧凑型设计。

•


• 创新的信号处理技术

• 稳定的流量控制，受过程波动的影响低

• 创新型控制阀设计

• 一个产品即可预置多种气体曲线并根据需要设定量程范围

• 显著降低能耗

• 可实现多种通讯方式及客户定制的I/O功能

• 最小流量: 0.014…0.7 mln/min

• 最大流量: 2…100 ln/min

传感器：温压变化影响小，温压修正准确，线性度高

压力不敏感：静态和动态压力校正（可选）

层流测量结构：流量均分优化

控制阀改进：稳定、可复制、动态特性高

电子部件升级换代：流量控制算法优化，智能嵌入式技术

降低您的运营成本

MFM/MFC可提供0.7 mln/min到100 ln/min的满量程（等值空气），最大额定压力可达64或者100bar(1000或1500psi)。与Bronkhorst之前的仪表一样，EL-FLOW Prestige提供灵活多变、多种气体/多量程的功能。目前扩展至100种气体，通过FlowTune™ 软件或PLC即可实现，无需从系统中切断仪表。对于额外添加的气体类型，用户可以使用免费的在线软件Fluidat® on the Net，计算流体特性得到转换系数。EL-FLOW Prestige仪表的用户可以在现场调整仪表量程，节省拆装和重新标定的时间和成本。此外，OEM客户可以降低仪表库存，为最终用户节省开支。

匹配您的工况

EL-FLOW Prestige质量流量控制器的控制性能具有自适应性，能够对设定值更改做出快速响应而不会超调。如果供气系统上游压力不恒定，例如由于气瓶压力下降或不同流量控制器之间的串扰，可以进行静态

和/或动态压力校正。根据用户过程要求，MFC可进行快速响应（设定时间τ98%可优化至500毫秒）或平滑控制。通过FlowTune™或FlowPlot™软件调速，仪表的动态特性在现场也可轻而易举的实现。此类软件也能提供诊断、报警和计数设置功能。

灵活多变的I/O可选

通过可编辑的sub-D 9针转接头，有多种输入/输出可选。除了各种模拟信号和标准RS232通讯可选，还有诸如RS485通讯，数字频率/脉冲输出，报警输出/复位，阀门清洗/关闭及阀门模拟输出。Bronkhorst

提供各种现场总线可选：DeviceNet™、CANopen®、PROFIBUS DP、PROFINET、Modbus-RTU/ASCII、EtherCAT®、EtherNet/IP、Modbus-TCP 和 FLOW-BUS。FLOW-BUS基于RS485，是Bronkhorst为其质量流量测量/控制解决方案特别研制的现场总线。同时，Bronkhorst提供经认证的即插即用的FLOW-BUS™总线仪表接口，以方便客户使用LabVIEW™。

适合各种应用的质量流量计/控制器

EL-FLOW Prestige 质量流量计/控制器的控制性能在出厂时已调整好以便根据设定值的变化而迅速做出反应，不会超调。而且，产品对机械冲击和压力波动具有很高的耐受性。该流量控制器可根据客户对于过程控制的要求而选择更快响应速度(500 msec)或更平稳的控制。通过软件FlowTune或FlowPlot™来设定控制器的响应速度，现场的动态调整就变得非常简单。此免费软件工具也可以用于设备诊断或报警和计数功能设置。

有效降低成本

EL-FLOW Prestige具有高度灵活的多种气体（现在已多达100种气体）通用和多量程范围可调功能。无需将仪表从系统中断开，通过FlowTune™软件或PLC就能实现气体切换及量程范围的调整。EL-FLOW Prestige可实现现场量程调整，从而大大节省因拆装和再校准而产生的费用。由于EL-FLOW Prestige可实现多种不同气体测量的自由切换，所以原始设备制造商（OEM）不必为不同气体购置不同款的仪表，从而大大降低了库存成本。

用户自定义的I/O配置

除了常用的模拟信号、RS232或Fieldbus I/O选项，EL-FLOW Prestige的SUB-D 9针接头的第5针脚特别用于用户自定义的I/O配置。该功能适用于用户高级操作，如数字频率/脉冲输出，报警输出/复位，阀门排空/关闭和模拟输出等。部分配置选项在型号上就有特定的标识，更多其它设置选项可根据客户的要求进行配置。

特点

• 高精度 (standard 0.5% Rd plus 0.1% FS)

• 量程比高达1：150

• 迅速的动态响应

• 多气体/多量程功能（可选100种气体;量程可在40％-120％进行拓展，也可直接订制量程范围（FS值）

• 耐压能力10/64/100bar

• 模拟I/O信号，RS232连接;可选现场总线通讯

• 多种可选的用户自定义I/O配置

• 用户可编程的控制特性

• 坚固的金属外壳

• 安全性 IEC 61010-1

应用领域

• 大学及研发机构，研发设备

• 分析/环保设备

• 食品、化工、石化等行业的气体流量监控

• 气体计量系统中的气体消耗监测

• 气体泄漏检测系统

• 半导体制造业

• 表面处理设备

• 更多其他应用
