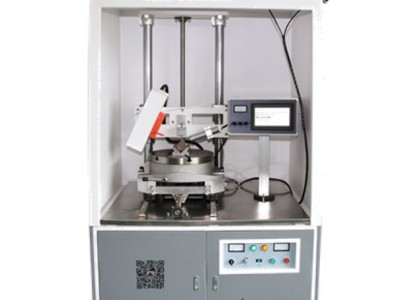

ALL-5800A型定角度X射线晶体定向仪

产品特点

该仪器针对客户提供蓝宝石晶锭定角度进行测量定向粘结而研发设计的，解决了大尺寸晶体不能在普通定向仪上测量定向粘结的难题，保证了大尺寸晶体定向粘结的准确性。

该仪器上下升降系统及前后上料均由步进电机驱动，操作简单，先进的PLC程序稳定可靠，故障率低,可长时间连续无故障运行。设备的专用二维夹具调整范围为±4度，可有效满足200kg以内晶锭的粘接定向，操作者可以很容易调整出所测量定向的角度，特制对称锁紧装置可避免切割或掏棒引起的夹具松动。360度旋转复检一键完成方便准确，有效的减轻了操作者的工作强度，从而减少了单件定向的时间。

该仪器采用了高端传感器，可以自动限位，提高了晶体定向效率。

技术指标

● 输入电流：单相交流电压220V，50Hz，0.5KW

● X 射线管：铜靶、风冷、管电压30KV，管电流：0~5mA

● 计 数 器：盖革计数管

● 时间常数：1、2、3档

● 角度显示：以标准片或标准棒为准

● 角度调整：专用二维夹具

● 检测位置：以0.5mm塞尺为准

● 工作台前后运动：电动，自动限位

● 上下升降：电动

● 工作台旋转：电动

● 光 闸：电动

● 综合精度：±30″

● 外形尺寸：1025mm（长）X1230mm（宽）X1950mm（高）

● 仪器重量：620kg
