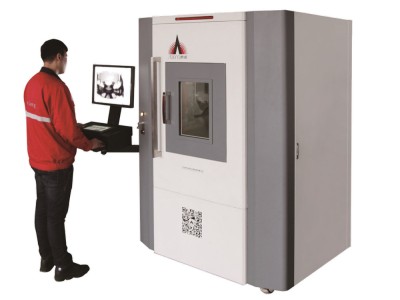

一体化X射线实时成像检测系统

该产品主要用于检测铸铝、铸钢工件内部缺陷，如气孔、缩松、砂眼、组织结构等。

主要技术指标

●管电压：30kV~160kV

●管电流：0.5mA~2.0mA

●探测有效面积：209.9×209.9mm

●像素尺寸:205μm

●前后行程：900mm

●左右行程：400mm

●升降行程：500mm

●旋转：360°

●摆动：±10°

●最大检测工件尺寸：φ500×500mm

●最大重量：30kg

●铅房最大外形尺寸：1765×1500×2070mm

●总重约：1.4吨

●整套系统采用160kV X光机与平板探测器的配置组合

图像处理软件功能

●设计美观、结构紧凑

●集成式操作台

●机械传动为伺服控制

●所有操作在触摸屏上完成

●设备配置操作门和维修门

●一体化X射线源

●高分辨率数字平板探测器

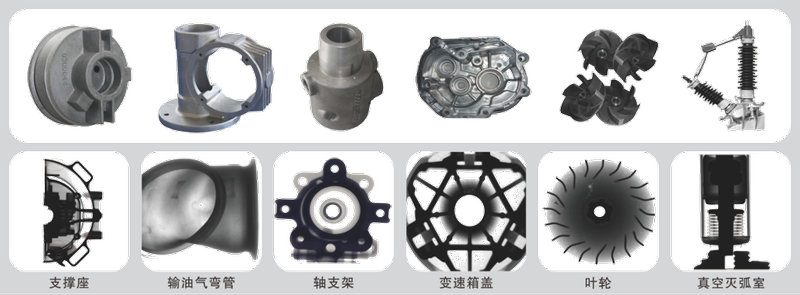

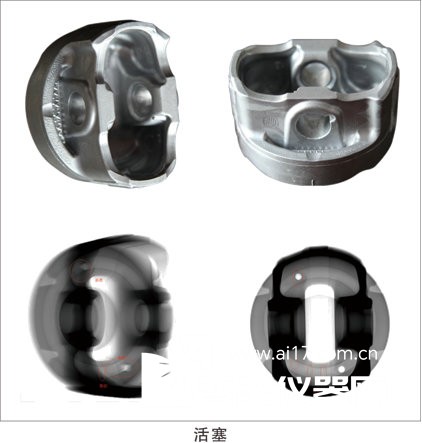

检测实例
