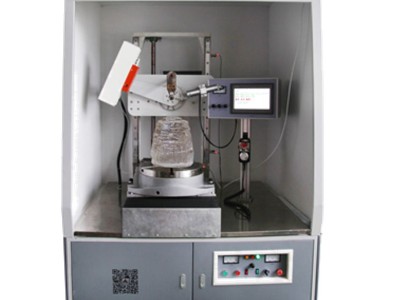

ALL-5800B型多角度X射线晶体定向仪

产品特点

该仪器针对蓝宝石晶锭需对A、C、R、M向等多角度进行测量定向粘结而研发设计的，而且对硅单晶，砷化镓等晶体角度均可测量定向粘结，不但解决了大尺寸晶体不能一机测量定向多角度的难题，而且综合精度为±30″，确保晶体测量，定向粘结的准确性。是国内目前先进的机电光一体化的新产品。

该仪器上下升降系统,前后上料系统及衍射测量系统均由步进电机驱动，操作简单，先进的PLC程序稳定可靠，故障率低可长时间连续无故障运行，多点传感器限位装置增加了稳定性。设备的专用二维夹具调整范围为±4度，可有效满足300kg以内晶锭的粘接定向，操作者可以很容易调整出所测量定向的角度，特制对称锁紧装置可避免切割或掏棒引起的夹具松动。360度旋转复检一键完成方便准确，有效的减轻了操作者的工作强度，从而减少了单件晶锭定向的时间，提高了生产率。

采用高精度欧姆龙编码器记录衍射角度，并通过触摸屏显示，同时也实时显示回转工作台的旋转角度。对多个角度可自动定向，减少人为误差，提高检测效率。

技术指标

● 输入电流：单相交流电压220V，50Hz，1KW

● X 射线管：铜靶、风冷、管电压30KV，管电流：0~5mA

● 计 数 器：盖革计数管

● 时间常数：1、2、3档

● 角度调整：专用二维夹具

● 检测位置：数显表显示0位

● 工作台前后运动：电动，自动限位

● 上下升降： 电动

● 工作台旋转：电动

● 光 闸： 电动

● 综合精度为：±30″

● 外形尺寸：1390（长）×1215（宽）×2126（高）mm

● 仪器重量：570kg
