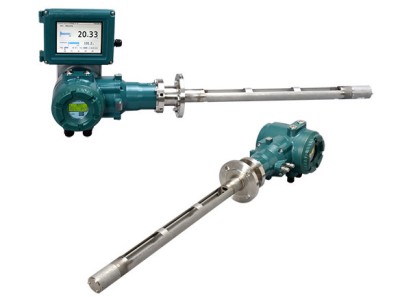

TDLS8200 探头式可调谐二极管激光气体分析仪

横河电机新款TDLS8200延续了TDLS8000的所有优良特性，现在只需要法兰单侧安装。探头式原位测量仍然无需样品提取和预处理，并可用于各种恶劣的工艺条件。

相比传统点式传感器技术，探头的0.5米测量区域提供了一定的平均效果改进，并且该测量区域的位置可灵活调整，提供不同的插入长度。

- 在COe分析仪上使用催化传感器进行测量，对耐用性和数据采集提出了挑战 -

TDLS8200配备双激光系统，可在单台设备中测量O2和CO或CH4，以克服此类挑战。
您可以用其中任何一种替换现有的采样设备。

基于横河电机第二代TDLS分析仪，该产品在保持更高可靠性、安装便捷性和更低维护需求的同时，现以更低的总安装成本实现 O2、CO、CO或CH4、NH3、HCl等参数的测量。

特点与优势

降低安装与维护成本

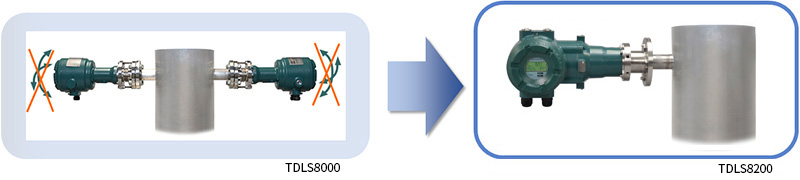

• 单法兰安装消除跨烟道解决方案的对准难题

• 可在因障碍物或空间限制无法部署跨烟道TDLS技术的位置进行测量

• 无需采样系统，安装简便

• 板载诊断系统支持50天数据与光谱存储，确保隐患在恶化前被识别

• 支持现场维修

• 符合SIL2安全等级，保障安全运行

• 隔爆/防爆设计，适用于CID1/Z1或CID2/Z2区域（搭配YH8000 Z2时）

• 无耗材设计，降低设备与时间成本

• 无需重复校准

• 标配HART与Modbus TCP协议，单电缆实现远程诊断与配置

• 支持手动/半自动/自动验证，在工艺运行中定期测试分析仪性能

高速准确测量

• 2秒测量更新（可选快至1秒）

• TruePeak技术确保测量准确，不受工艺气体成分、温度、压力或粉尘负载变化影响

• 原位探头消除传统抽取式技术导致的样品滞后

无缝用户界面

• 直观7.5英寸触摸屏HMI，支持10种语言
  （日语、英语、德语、法语、西班牙语、葡萄牙语、俄语、匈牙利语、韩语、中文）

• 操作逻辑简洁易用

• 配备趋势功能与增强型显示界面

• HMI通过CID2/Z2区域认证，可在多数安装区域本地部署主操作界面

• 免费PC-HMI软件复现YH8000操作界面，满足预算敏感型应用需求

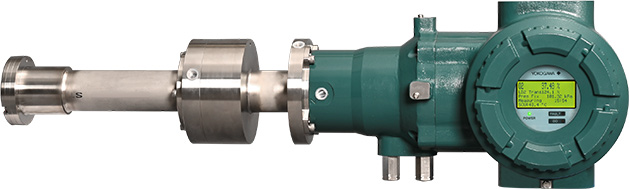

TDLS8200探头式可调谐二极管激光气体分析仪——流通池式

适用于因工艺尺寸等原因无法安装或插入TDLS8000/TDLS8200的场景，可通过将 TDLS8200探头替换为流通池部件构建采样系统。

TDLS8200 探头式可调谐二极管激光气体分析仪——短流通池式

相比流通池式，探头长度更短，便于在狭窄空间构建采样系统，简化现有分析仪的更换流程。

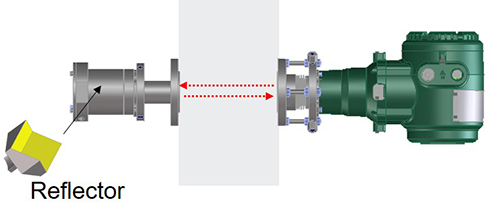

TDLS8200探头式可调谐二极管激光气体分析仪——反射式

即使在管道直径较小（≤0.5米）的工况中，反射式TDLS8200通过倍增光路长度，实现准确测量。

系统配置

标准系统配置

• 可使用HART通信与FieldMate或其他DTM/DD兼容的设备管理软件连接

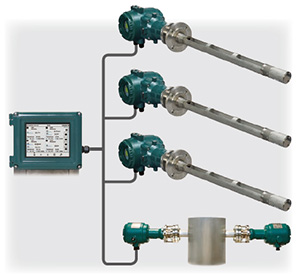

带远程YH8000人机界面(HMI)的系统配置

• 可同时连接多达4台分析仪

• 可与跨烟道式TDLS8000和/或TDLS8200探头一起使用

迷你显示器

测量的气体

• O2+CO 或CH4

• 其他近红外吸收测量气体可根据要求提供

结构特点

安装简便，降低安装成本

仅需单侧操作

• 无需在两侧搭建维护脚手架

• 光源/探测器专用电缆无需交叉布线

替代抽取式气体采样分析仪

• 只需更换气体采样探头

• 过滤器、泵膜片等耗材

长期稳定测量

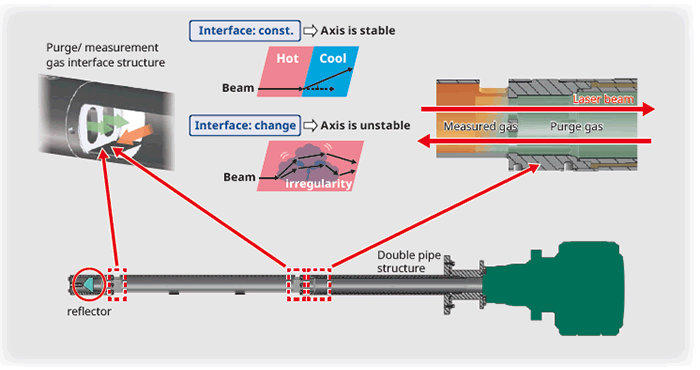

 • 光学、流体力学、热力学和振动设计的探头，可长期稳定激光光轴和光路长度

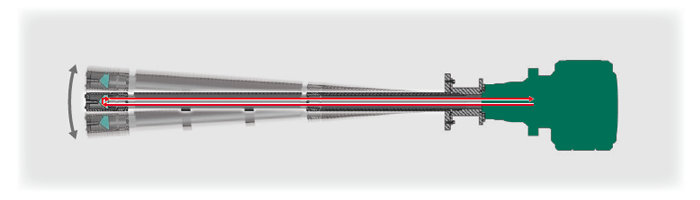

无需光路调整

• 由于没有光源侧/光检测器侧之分，因此无需光学对准

实现稳健稳定的测量

抗振

• 即使在振动期间，各种测量技术也能确保激光接收并实现稳定测量

特征

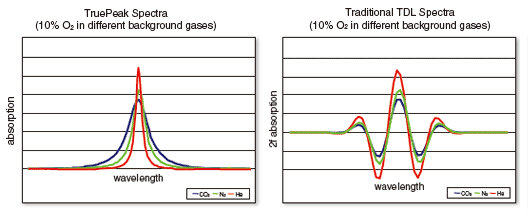

 实现高精度的光谱面积法 在传统的波长调制法（2f法）中，吸收峰的形状和高度会受到干扰气体的影响。横河电机专有的光谱面积法几乎不受其他气体干扰的影响，通过温度和压力校正可实现高精度测量。

高可靠性

参考气室

激光模块内部的参考气室确保痕量测量期间的峰值锁定。

直观易用的人机界面(HMI) YH8000

• 人机界面(HMI)上配有7.5英寸彩色液晶触摸屏

• 直观易操作

• 支持10种语言显示(日语、英语、德语、法语、西班牙语、葡萄牙语、俄语、匈牙利语、韩语和中文)

• 配备趋势功能和改进的显示功能 • 最多可同时连接4台分析仪

主要行业

石油天然气、石化、化工、电力、钢铁和陶瓷

应用

加热炉和锅炉的燃烧控制与安全监测

TDLS8200标准规格

性能

测量条件：25°C，0.1 MPa abs.，光程长度 1 m
