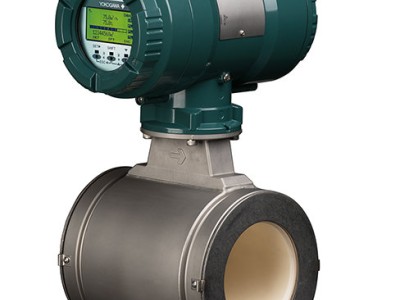

ADMAG AXG 电磁流量计

电磁测量的原理基于法拉第电磁感应定律，当导电流体穿过磁场时，会产生与流速成正比的电动势。我们的电磁流量计没有压降，可以测量各种液体。各种衬里材料（PFA、PTFE、陶瓷、聚氨酯橡胶、天然软橡胶、天然硬橡胶）和我们独特的双频励磁方法可确保即使在腐蚀性或浆状流体中也能进行稳定的流量测量。孔径范围为 2.5 mm 至 1800 mm。电容式电磁流量计适用于测量低电导率和高浓度浆液。

ADMAG Total Insight（TI）系列ADMAG AXG采用“Total Insight”理念，服务于产品整个生命周期。

ADMAG AXG电磁流量计是高质量、高可靠性的产品，基于多年经验和成果研发而成，如通过横河电机专有的双频励磁方法增强应用性。
它通过了SIL2认证，符合功能安全标准IEC 61508，可用于单工配置中SIL2、冗余配置中SIL3以下的安全仪表系统。

ADMAG AXG非常适合石油天然气/化工/制浆造纸/食品和饮料/金属和采矿应用等工业生产线。
凭借出色的可靠性、操作和维护的便捷性，以及几十年经过现场验证的经验，ADMAG AXG可帮助用户增加效益，同时降低总拥有成本。

	分体型		一体型
	AXG1A高性能变送器	AXG4A变送器	AXG一体型
精度（读数）	【传感器组合】 - AXG: ± 0.3 % - AXW: ± 0.35 %	【传感器组合】 - AXG: ± 0.3 %	± 0.3 %
尺寸	【传感器组合】 - AXG: 2.5 - 500 mm - AXW: 25 - 1800 mm	【传感器组合】 - AXG: 2.5 - 400 mm	2.5 - 400 mm
用途	【变送器】 - 通用型 【传感器组合】 - 通用型 - 防爆型 - 卫生型 - 潜水型	【变送器】 - 通用型 - 防爆型 【传感器组合】 - 通用型 - 防爆型 - 卫生型 - 潜水型	通用型 防爆型 卫生型
防爆用途	【传感器组合】 - AXG: IECEx、ATEX、美国 （FM）、加拿大 （FMc）、日本、韩国、巴西 （INMETRO）、EAC - AXW: IECEx、ATEX、韩国、巴西 （INMETRO）、EAC * 变送器只能在安全区域使用。	IECEx、ATEX、美国 (FM)、加拿大 (FMc)、日本、韩国、巴西 (INMETRO)、EAC
衬里材质	【传感器组合】 - AXG: 陶瓷、PFA - AXW: PTFE、聚氨酯、天然软橡胶、天然硬橡胶	陶瓷、PFA
通信协议	HART 7、BRAIN	HART 7、BRAIN、Modbus FOUNDATION Fieldbus PROFIBUS PA EtherNet / IP
信号电缆长度	200 m	100 m	－
主要功能	- 简易设置向导，趋势图显示功能 - 数据记录功能（带microSD卡） - 参数备份/恢复/复制功能（带microSD卡） - 零点调整 - 显示测试功能 - 输入/输出测试功能
诊断功能	【应用诊断】 - 电极粘附检测 - 传感器空检 - 接线诊断 - 流体噪声诊断 - 低电导率诊断 - 电极绝缘劣化诊断
	【验证功能】 - 内置验证 - 标准验证（使用FSA130 ADMAG TI验证工具） - 增强验证（使用FSA130 ADMAG TI验证工具）
电流信号	输入：1通道（有源） 输出：2通道（有源）	输入：1通道（有源） 输出：2通道(有源/无源)
脉冲/状态信号	输出：2通道（有源【带/不带内部电阻】/无源）
状态信号	输入：2通道（干触点） 输出：2通道（无源）	输入：1通道（干触点） 输出：1通道（无源）
报警信号	输出：1通道（无源）	－
多种语言	英语、法语、德语、意大利语、西班牙语、葡萄牙语、俄语、中文和日语
安全完整性等级	－	SIL2
其他	【AXG1A/AXG4A变送器、AXG一体型】 - 具有更好耐环境性的LCD - 配备温度输入端子，用于密度校正和热量计算 【AXG流量传感器、AXG一体型】 - 扩大衬里扩口直径，提高密封可靠性 - 兼容ASME Class 600高压规格 - 可选内置接地电极

主要应用示例

该产品是石化、化工、制浆造纸、食品和饮料、金属和采矿等工业流程的理想选择。它具有优异耐磨性、耐腐蚀性和抗渗透性的衬里材料，提供高精度和稳定的流量测量。

流量传感器的面板兼容性

ADMAG AXG提供各种接地环。
通过从中选择合适的尺寸和材料，可以复制当前探测器的节距。

多种语言

ADMAG AXG不仅支持英语，还支持以下八种语言：法语、德语、意大利语、西班牙语、葡萄牙语、俄语、中文和日语。这有助于防止在使用不熟悉的语言时出现压力、误解和参数设置错误。

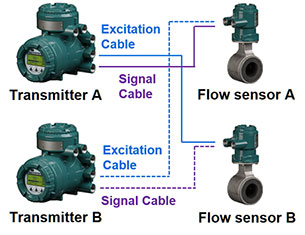

电缆连接检查功能

一次安装多个变送器和探测器时，您是否曾经在连接电缆时犯过错误？ADMAG AXG可诊断变送器和探测器是否以正确的组合连接。这有助于减少因电缆连接不正确而浪费的启动时间。

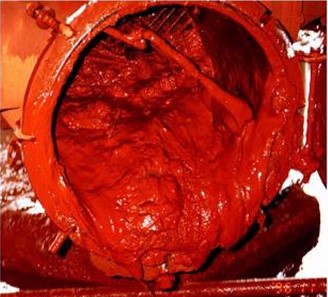

电极粘附检测（绝缘体）

如果拆下探测器并检查内部，发现没有沉积物，那么拆除工作的时间是不是白费了？使用ADMAG AXG，可以在不移除检测器的情况下，在进行流量测量的同时，监测电极的附着情况。这有助于制定维护计划。提前防止电极粘附是稳定流量测量的一个要点。使用ADMAG AXG，粘附程度可以显示为4个级别。此外，安装到管道中时，可以掌握检测器中的粘附程度，有助于减少检查工时。

检测流体噪声（气泡、浆料）

在传统型号中，我们也使用了专有的信号处理技术双频励磁方式，提供稳定的流量测量。
此外，ADMAG AXG可以在流量信号输出之外，单独显示并输出流体噪声的强度。因此，在实现稳定流量测量的同时，可以掌握 “何时”产生“多长时间”、“多少强度”的流体噪声，从而有助于应对流体噪声。

过程数据趋势显示

您是否曾想过在不使用外部设备的情况下，轻松地掌握趋势图中的过程值？ADMAG AXG可以将过程值显示为趋势图以及数字信息，并可以“可视化”过程值从过去到现在的变化。此功能在每个画面上显示一个过程值，通过切换画面最多可以切换四个过程值。可以显示11种过程值和6种画面更新周期。纵轴会自动缩放，并始终显示易于查看的图表。

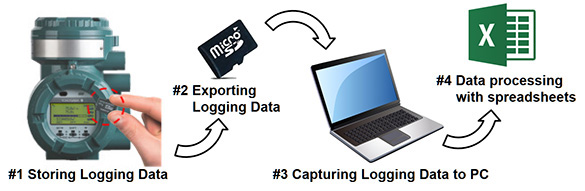

数据记录功能

您是否曾想过在不使用外部设备的情况下，轻松地记录过程信息？

ADMAG AXG可以配备microSD卡（可选），并可以存储过程信息。
这使得在有设备本身的情况下，可以轻松地记录过程信息。此外，数据以文本格式存储。
因此，也可以通过microSD卡将数据导入PC，使用电子表格软件进行分析。

此功能最多可同时记录4个过程信息。
可记录的过程信息有10种。
可设置7种采样周期和8种连续记录时间。

验证（设备健康诊断）功能

每台机器进行设备检查需要多长时间？

根据应用、工艺、检查项目和工人技能而有所不同。
ADMAG AXG提供以下三种方法来轻松诊断设备的完好性。可以根据情况和需要检查的项目，选择适合的诊断方法。任何人都可以自动检查同一项目。

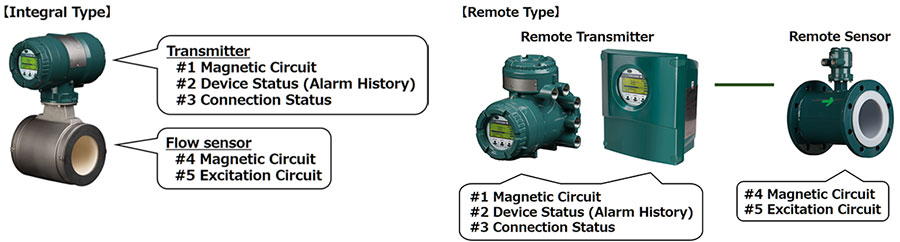

内置验证功能（我们的专利技术）

内置验证功能可诊断变送器和检测器的完整性。
为了验证转换器的完好性，它诊断三个项目：“计算电路”、“设备状态（错误历史记录）” 和 “连接状态”。
为了验证检测器的完好性，它诊断“磁路”和“励磁电路”这两项。
然后，根据这五项的诊断结果，诊断整个设备的完好性。

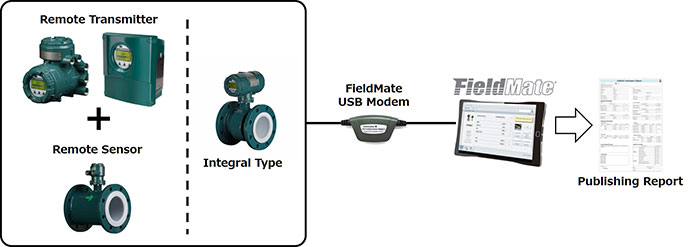

标准验证

除了内置验证功能的诊断内容外，标准验证功能还可以检查机箱和显示板的外观，诊断LCD的点缺失。
此外，由于诊断结果可以输出为A4大小的PDF文件，因此它们可以用作报告和管理检查历史记录的补充资料。
要使用标准验证功能，请单独购买“FSA130 ADMAG TI验证工具”。

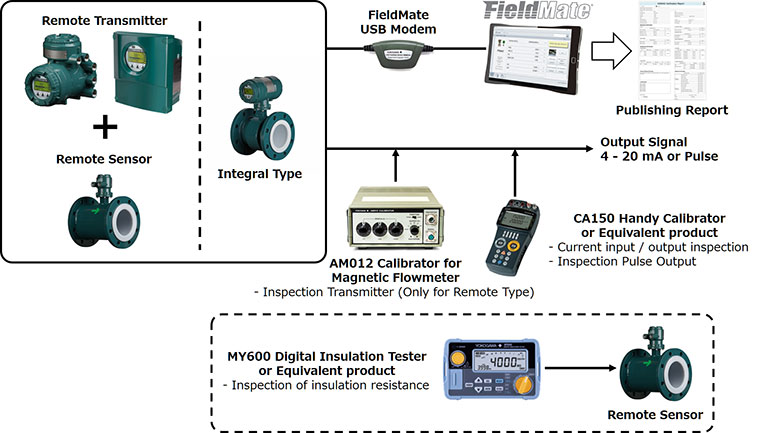

增强验证

除了标准验证诊断内容外，增强验证功能还可以使用外部设备，诊断电流输入/输出、脉冲输出、传感器精度和电极绝缘电阻的健康状况。此外，通过手动输入诊断结果，不仅可以增加诊断项目的数量，还可以提高完好性的诊断准确性。也可将诊断结果输出为A4大小的PDF文件。要使用增强验证功能，请单独购买“FSA130 ADMAG TI验证工具”。

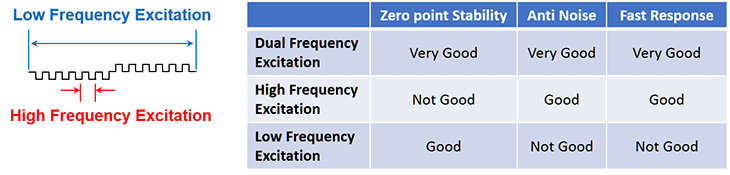

双频励磁法

通过将低频励磁和高频励磁获得的信号相结合，横河电机独特的励磁方法成功地避免了各自的缺陷，融合了彼此的优点。
它结合了低频励磁零点稳定性、高频励磁抗噪性和高速响应的优点。

兼具抗噪性和零点稳定性

测量浆液或低电导率流体时出现的流体噪声具有“1/f特性”。
换句话说，低频分量往往有噪声，而高频分量往往噪声较小。因此，高频励磁可以有效地保证抗噪性。然而，在传统的高频励磁中，存在“零点不稳定”的问题。

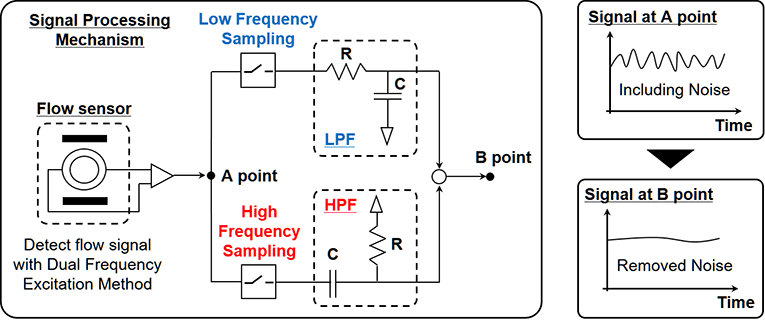

在“双频励磁法”中，在高频侧不受噪声影响的区域进行采样，在低频侧以较大的时间常数提取稳定的零点分量。因此，合成的信号受到噪声的影响非常小，并且具有稳定的零点。

“0.1秒”快速响应

为了实现零点的稳定性，同时减少噪声的影响，通常会增加时间常数。但这样做会影响响应能力。减少噪声影响、实现零点稳定性并同时确保响应能力的解决方案是“双频励磁法”。“双频励磁法”可检测到高频侧的流量变化，实现“0.1”秒的高速响应。

 流体噪声强度的显示和输出

横河电机传统型号的产品使用专有的信号处理技术“双频励磁法”去除流体噪声信号。另一方面，了解流体噪声信号对于识别发生原因和预防也很有用。使用ADMAG AXG，可以在流量信号输出之外，单独显示并输出流体噪声的强度。因此，在实现稳定流量测量的同时，还可以掌握产生的流体噪声强度。这样就可以监测流体噪声的发生，例如气泡/浆料的污染、衬里磨损和流体更换（化学品注入、清洁）等。

低电导率诊断

保持电导率，特别是防止其显著下降，是稳定流量测量的一个要点。在ADMAG AXG中，监测电导率的变化并捕捉显著下降的迹象，将有助于及早采取行动。
