CellASIC ONIX2 微流控细胞芯片分析仪

掌控

CellASIC®-ONIX2微流控细胞芯片分析仪将长期动态细胞培养与活细胞延时成像技术完美的结合在一起，通过微培养控制器精确调控细胞生长区域的温度和气体成分， 完全摆脱了外置培养箱的限制，实现了显微镜下对细胞的长期持续观察。

培养基，血清，37度，5%CO2，这就是生物学的全部吗？依赖于培养箱的静态细胞培养与体内环境存在巨大差异，传统的细胞培养和分析究竟让我们失去了什么？

CO2培养箱混合培养，无法单独调节个人实验所需液流、气体、温度甚至湿度。

无法进行功能分析。

无法对细胞状态长期实时监控。

2D静态培养与在体环境相距甚远。

在此基础上得到的数据是否客观准确仍是我们需要关注的生物学问题。

微流控芯片灌流系统，再现体内微环境

活细胞体外功能研究在基础生物学、药物机制研究和疾控模型建立等方面有着极为重要的作用和意义。细胞所处的微环境会影响细胞健康状态与细胞表型，因此，在体外条件下突破传统静态和大空间活细胞培养方法的限制，建立密闭空间更为精确的动态控制系统（温度、气体、液流），无疑将活细胞功能研究及整体细胞生物学研究提升到一个新的水平，CellASIC® ONIX2即是针对这一空白领域专门设计的一个动态细胞培养微环境控制平台，它极大地超越了传统方法的局限，高度再现体内微环境，将细胞培养与功能分析完美结合，实现与众不同的实验思路。

新陈代谢是生物体维持正常生长的基本功能，营养物质、氧气通过血管运输至器官和组织，并透过血管内皮细胞层扩散到细胞，而细胞代谢产生的废物则由血管运出。CellASIC® ONIX2微流控细胞芯片分析仪在体外模拟这一过程，通过灌流管路运送培养基中的营养成分和气体，并通过管壁上的间隙扩散到细胞生长区域，实时排出细胞代谢废物，完成物质交换过程。

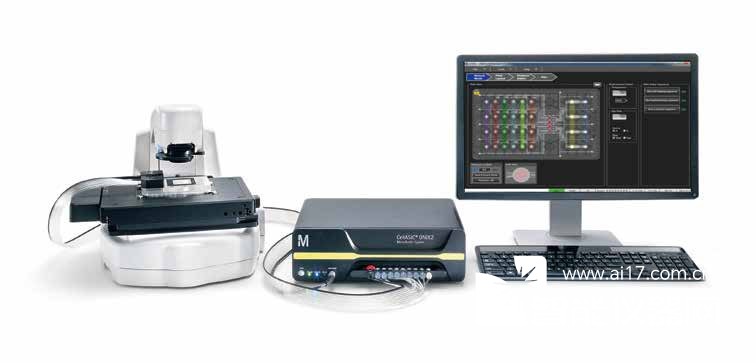

CellASIC® ONIX2与显微镜搭配示意图

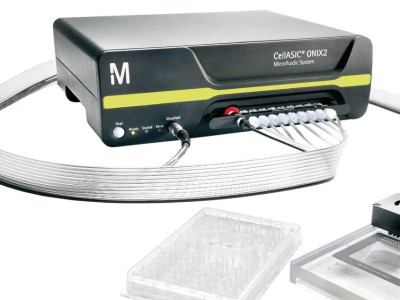

控制仪：

持续灌流；精确调控液流种类、速度、时间等条件；软件设定温度， 并自动调节；同时输入过滤气体。

芯片培养板：

适用所有倒置显微镜  可快速进行气体交换。

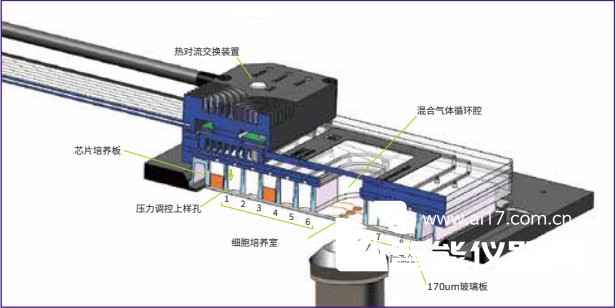

多重控制面板：

密闭系统，实现气体调控；加热器对预混气体加热。

操控软件：

灵活编辑特定的实验顺序；一键启动，全程自动化。

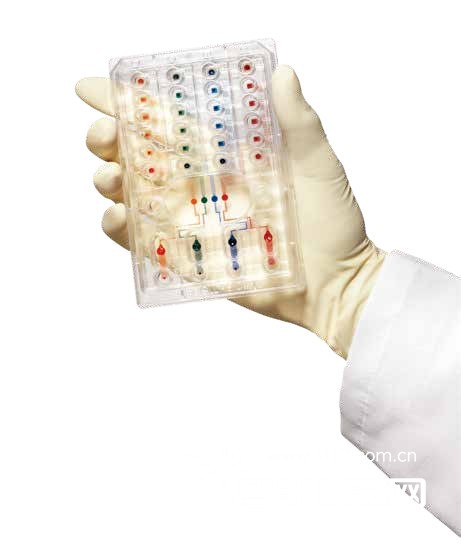

芯片培养板上的微流控设计

检测活细胞对预设的液流体系、温度以及气体环境变化的反应。CellASIC® ONIX2微流控芯片具备高精度活细 胞成像与多功能分析的系统特征。

系统特征

可同时进行四个独立的加药实验。

适用于所有倒置显微镜。

底板为超薄玻璃质地，保证图像清晰度。 对液流、气体以及温度实现动态精确控制。 层流设计可以快速进行液体交换并实现标准化梯度设定。

液流管路间隙保证系统与细胞间的持续物质交换并避免了流体压力的产生。

密闭微环境可灵活设定实验条件

不同细胞类型对生长环境的要求不同，CellASIC® ONIX2微流控培养板针对哺乳动物、细菌、酵母等进行独特设计，优化细胞生长环境，在活细胞动态监测，特别是长期持续观察实验中，确保为细胞生长提供稳定的良好微环境，满足您不同的实验需求。

人性化设计，操作简单直观

利用“load-and-go”微流控培养板，只需几分钟就可以轻松获取数据。 软件实现全程自动化操作，实验步骤简单易行。

微流控培养板预处理：从6号上样孔中吸去PBS并加入10μl细胞悬浮液， 细胞将通过微毛细管自动进入培养室中。

根据实验设计分别在2-5号上样孔中 加入实验所需的试剂或培养基。

将微流控培养板与控件板对齐封好， 打开真空泵及灌流控制系统，当 “sealed”灯变绿时表示体系就绪。

将封好的培养板放置在倒置显微镜载 物台上，并将成像区域对准物镜镜头。

洞悉精准   成就发现

CellASIC® ONIX2 平台帮您实现真正的动态细胞生物学研究。已有的大量实验数据显示，利用这一平台可以精确调控动态实验进程，实验结果准确可靠，令您在不同的生物学领域中获得前所未有的体验。

3D细胞培养

持续观察在细胞外基质内培养的3D肿瘤细胞团块形态学变化。利用CellASIC® ONIX2系统对悬浮于Matrigel 底物中的乳腺癌细胞MCF-10A进行连续多日的细胞培养，并对actin蛋白（红色）和细胞核（蓝色）进行染色。如图所示为40倍镜下获取的荧光图像。

荧光蛋白示踪

Keade蛋白为活细胞内表达的重要光学指示蛋白，受405nm紫外激发后会由绿色变为红色，可以应用于亚细胞器乃至整个细胞的示踪，然而紫外光照射会使细胞内生成自由基，CellASIC® ONIX2可以通过降低氧气 含量有效缓解细胞的光毒性。

神经干细胞成像

大鼠神经干细胞培养8 天后，在 M04S微流控培养板中对Nestin蛋白（绿色）和Sox2蛋白（红色）进行染色，图中所示为40倍镜下获取的图像。

细胞自噬

快速追踪自噬小体的变化。正常培养条件下LC-3自噬蛋白弥散性分布在细 胞中，当改变培养条件（血清饥饿或低氧诱导）时，自噬蛋白聚集形成自噬小体，与普通的培养板相比， CellASIC® ONIX2培养体系中细胞对外界环境的响应更为灵敏。

细菌单细胞反应

在单一聚焦平面上，连续多日对细菌活细胞进行监测并测量其多代反应。在 E.Coli体内诱导产生基因调控回路后对细胞保持长期观测。100倍镜下获取清晰图像。

宿主与病原体间的相互作用

结肠癌细胞HT-29经由工程菌株E.coli （红）感染后，在M04S微流控板中进行100倍镜下持续观测细胞状态。

生物膜

时间延迟成像持续记录细菌生物膜的生长动态，精确控制生长环境。

酵母单细胞反应

S.Cerevisae-α因子的捕获与释放。 细胞表达GFP-tubulin（绿色）和 SPC42-mCherry（红色）蛋白。60 倍镜下获取清晰图像。

药物反应监测

延时成像记录抗生素对细菌 的有效作用时间，从而获得 抗生素T>MIC值，优化给药方案。

其他应用领域

看得见的细胞周期

细胞骨架与极性改变

免疫细胞相互作用

脉管生物学

干细胞分化

模拟肿瘤组织低氧环境细胞浸润与迁移

活细胞RNA、miRNA灵光

创见 创新点亮梦想

CellASIC® ONIX2 微流控细胞芯片分析仪源自科学家设计，创你未想、构你所见，具备微小体系给药系统与高质量细胞成像窗口，满 足悬浮细胞、贴壁细胞、原代细胞等实验室常规需求。同时以应用为导向，结合高精度微流体技术，针对性设计微流控芯片培养板，服务精细化研究细胞趋化迁移、单细胞分区培养、胞体固定等特殊要求， 预见未来细胞水平研究对于活细胞、单细胞和微环境精密调控的刚性需求。

细胞迁移/侵袭实验新工具

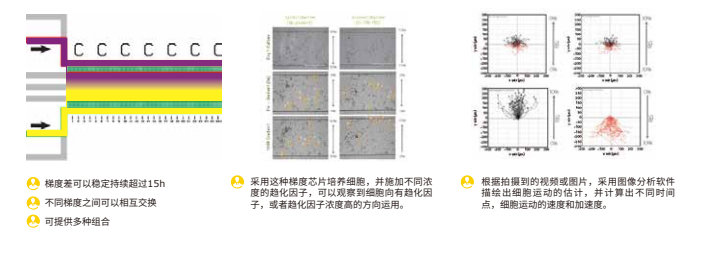

针对哺乳动物细胞设计，通过上下两个通道间的不同药物（或相同药物的不同浓度）的同步进样，在培养区域内形成梯度差，专用于细胞迁移实验。

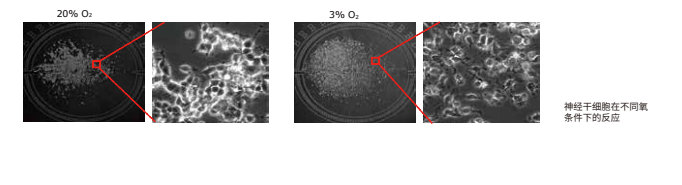

细胞水平建立低氧/高氧诱导模型

CellASIC® ONIX2可以精确调控气体成分，调节精度可达0.1%，相比外置培养箱和大体积工作站，密闭环境气体成分切换速度快，为肿瘤，心血管疾病，干细胞研究及自噬研究提供良好平台。

B04A细菌培养板

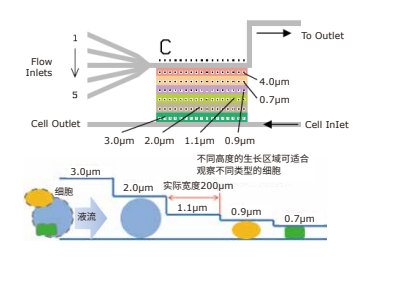

针对细菌培养设计，通过梯度高度设计，对不同大小的细胞进行分区，实现细菌的单层培养和独立观察。

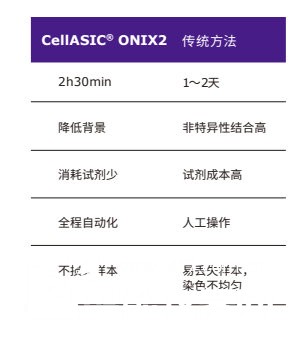

On-Chip自动免疫染色

MCF10A cells; 40x

MCF 10A cells; 100x

将染色所需试剂（如转染试剂，洗液，固定液，抗体） 置于培养板内。

利用软件操作标准实验步骤，快速完成实验过程。

在细胞培养孔中放入胰酶，可自动消化并收集细胞用于 继代培养、提取RNA或蛋白等后续实验。

可实时收集细胞上清液检测分泌性细胞因子。
