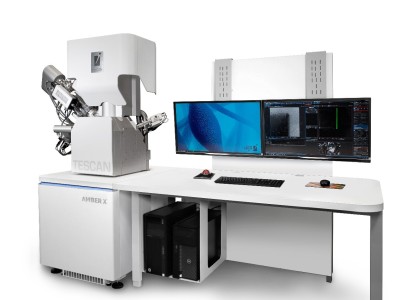

TESCAN AMBER X 氙离子源双束聚焦扫描电镜

TESCAN AMBER X 是完美结合了分析型等离子FIB和超高分辨（UHR）扫描电镜的综合分析平台，能够同时提供高效率、大面积样品刻蚀，多模态的样品表征，以及在无镓注入干扰状态下进行样品制备和改性。 TESCAN AMBER X 具备快速精确的等离子体FIB刻蚀和无漏磁超高分辨SEM成像的特性，使其成为多项研究的首选方案，例如快速制备出宽度可达1 毫米的截面; 高通量、多模态的FIB-SEM断层扫描，可快速获得三维重建图像和可视化数据; 元素化学和/或晶体取向研究; 无注入离子干扰状态下制备出微米和纳米结构，以便通过其它分析方法进行后续测试或表征等。

主要特性

• iFIB+ 氙等离子FIB镜筒

• 最大离子束流可达1 μA， 可实现超高刻蚀速率

• 分辨率 : < 15 nm

• 无与伦比的超大视野：1 mm @ 30 keV

• 快速精确的压电驱动光阑变换器

• BrightBeam™ 超高分辨SEM镜筒技术

• 无漏磁超高分辨SEM镜筒可以最大程度实现各类样品的分析和表征

• 分辨率：1.5 nm @ 1kV

• 优化的镜筒内探测器系统，进一步提高了探测能力

• 光阑优化提升了分辨率，特别是在高束流下分辨率

最新的 Essence™ 电镜软件和用户界面


• 用户界面友好

• 可定制化的布局

应用

• 刻蚀和抛光大横截面
  在3.5小时内完成宽度达1 mm横截面的刻蚀， 然后使用TESCAN专有的摇摆样品台，以较小的离子束流抛光横截面，这样可以抑制”幕帘效应“（curtaining），同时还可以在刻蚀过程中原位监控横截面质量。

• FIB-SEM断层扫描
  AMBER X 是多尺度、多模态微结构表征的最佳选择。这款等离子FIB支持快速地刻蚀和抛光样品。TESCAN用于静态3D EBSD数据采集的专利技术和嵌入式FIB-SEM层析成像模块，可以支持各种成像和分析探测器，增加了实用性，使断层扫描技术可以快速、精确且便捷地应用于各类材料的分析。

  无镓干扰状态下的样品制备
  传统镓离子 FIB加工时由于镓离子污染或注入可能导致的微观结构和/或机械性能改变。氙是一种惰性元素，所以可以实现对铝等材料进行无污染的样品制备和加工。
