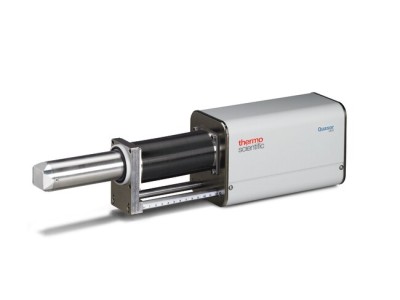

Quasor II™ EBSD 系统

使用 Thermo Scientific™ QUASOR™ 电子反向散射衍射 (EBSD) 系统可同时轻松采集 EBSD 数据和 EDS/WDS 光谱图像。

使用 Thermo Scientific™ Quasor II™ 电子反向散射衍射可同时轻松采集 EBSD 数据和 EDS/WDS 光谱图像。Quasor II EBSD 可表征晶体结构特征，该特征影响扫描电子显微镜 (SEM) 和 X 射线微量分析所检查的多种材料的物理特性。

作为 Thermo Scientific™ Pathfinder™ X 射线微量分析软件的完全集成式扩展，Quasor II 系统包括一整套采集和分析功能。

Quasor II EBSD 系统特点：

实现 EBSD

• 采集速率高达每秒600帧，索引像素 > 99%

• 信噪比是其他 CMOS 相机的三倍

• 与 Pathfinder X 射线微量分析集成，用于同时进行 EDS/WDS 和 EBSD 数据采集

• 一次测量即可提供样品的结构和化学信息

衍射图处理和条带检测

• 通过扣除或分割去除背景

• 图像裁剪

• 采用 FFT 或抛物面的平场处理

• 可选择检测多达30条条带

• 按行长度或 Hough 背景进行图像归一化

•


• 对清晰、平衡或平滑图像进行 Hough 过滤

• Hough 裁剪直径调整以适应屏幕图案质量

• Hough 变换显示屏具有可编辑行选择

• 可选择索引多达30行

• 允许从索引方案中删除高达 25% 的条带

• 按条带强度对索引自动排序

• 从预先建立的超过10,000种晶体的库中选择晶体

• 保存衍射图的再处理

• 图谱中心校准检索

• 能够保存衍射图以备后续再分析

设计用于冶金学

• 开发基于 SEM 的质量控制和故障分析方法

• 加热和冷却后进行相鉴定和转化分析

• 确定相和粒度

• 焊接后监测热影响区

• 对金属进行预测性断裂分析

• 验证添加剂生产工艺
