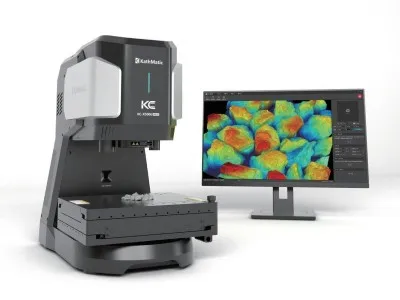

三合一精测显微镜
形貌扫描+超景深观察+融合测量
多模式、广视野、高精度、快速度
产品可非接触、高精度地获取样品表面的微观形貌，生成基于高度的彩色三维点云，全程以数据图形化的方式进行显示、处理、 测量、分析。
KC系列三合一精测显微镜现已广泛应用于各行各业的新型材料研究、精密工程技术等基石研究领域。
更宽的成像范围
可测量的样品平面尺寸覆盖微米级~米级，无需为调整成 像范围而频繁更换镜头倍率或采用图像拼接
更快的测试速度
已从底层优化测试流程，新一代高效测试仅需两步⸺ 样品放置与视觉选区，KC自动完成后续测试
更强大的分析功能
三维显示、数据优化、尺寸测量、统计分析、源数据导出......微观形貌分析功能迎来大幅提升
更稳定的测试表现
即便样品颜色、材质、反射率、表面斜率及环境温度存在 明显差异，也可保证重复测试的稳定性

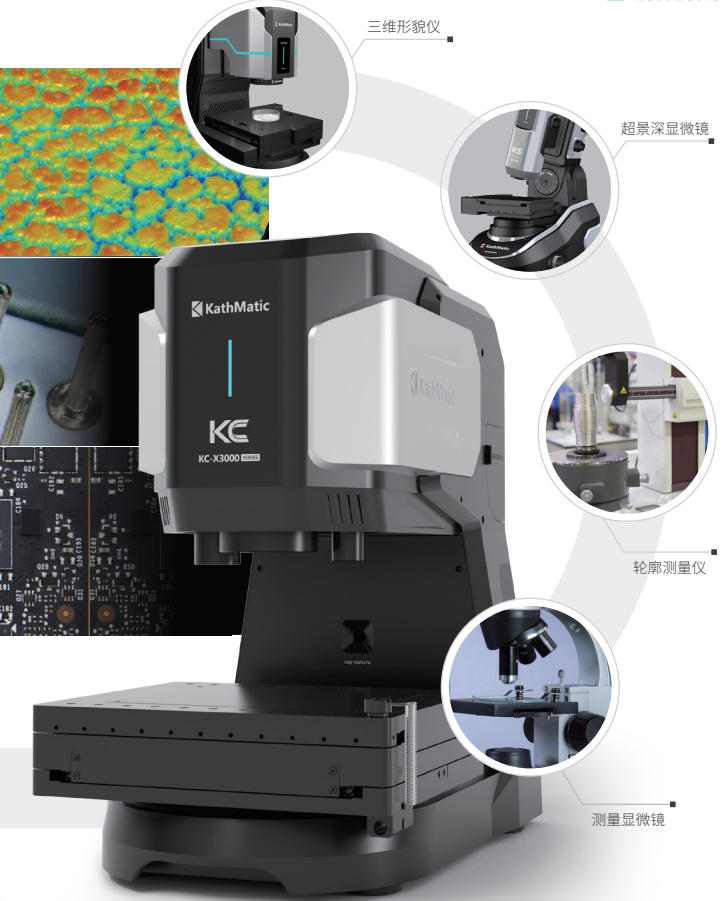

一台设备即可完成多重任务
更广的观测范围

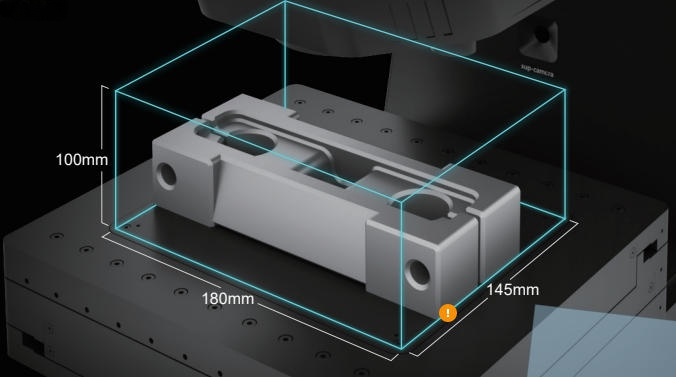

大范围测量
180×145×100mm
最大观测区域
150×120×100mm
扫描区域
测量原理
成像模组采用1200w高像素相机和特殊设计的镜头，使图像观察无畸变，更清晰
扫描模组采用光谱共焦技术，不受材质 影响，准确探知物体高度
全新一代图像分析软件
3D效果再升级
高度—纹理完美融合
既知高度，也晓纹理
不只记录高差，同时记录光强、色彩
全新升级视觉系统，操作更便捷
全局导航相机，快速定位目标位置
通过图像进行扫描选区，可切换导航相机视 图和测量相机视图，灵活进行大范围和小范围选区，执行三维扫描
更广的观测范围
直线电机驱动的精密XY位移台，可保证在 180×110mm内进行高精度拼接，极大地拓展了观测视野
电驱动对焦Z轴配合合成算法，可实现单 视野深度合成，观察全景对焦清晰的图像
更快的对焦速度
测量镜头和激光镜头的齐焦设计，使得各测量模式的切 换更加流畅
扫描选区完成后，在此焦面基础上进行激光镜头自动对 焦，是上一代机型手动对焦速度的3倍
更丰富的照明
烧蚀样品表面形貌
白色照明下，孔洞与周围对比度低，难以分辨
红色照明下，孔洞与周围对比度高，容易分辨
更多的适用场景

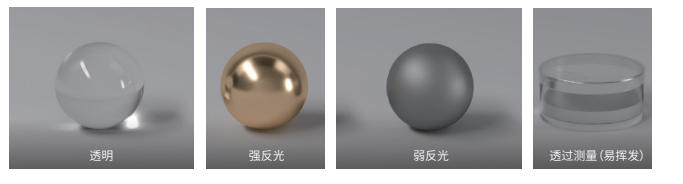

不同材质

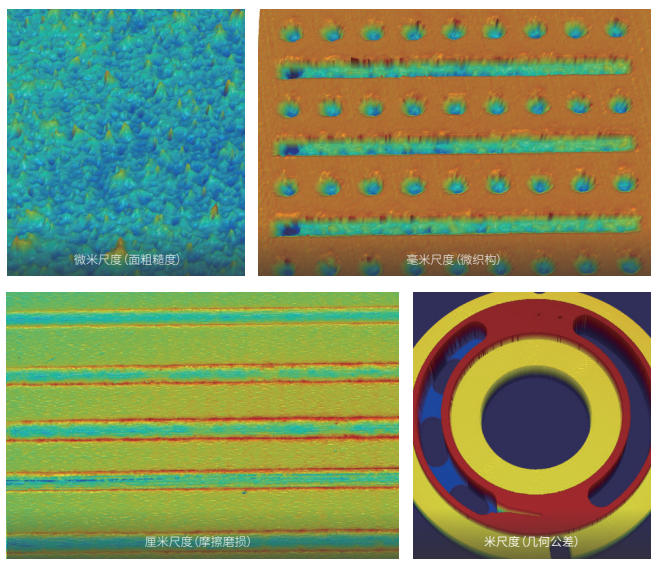

不同尺度

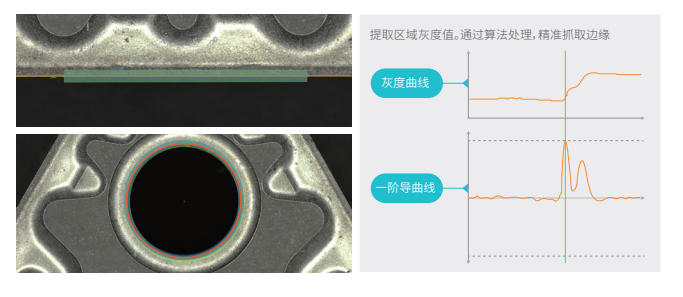

边缘识别
精准边缘识别算法，最大程度上消除人为误差，保证重复测量精度
快捷测量
新增2.5D测量功能，无需复杂操作即可获取目标位置的高度和轮廓信息 快速进行台阶高度差、水平距离等测量
测量方式对比
KC-X3000 series：
非接触式无损测量
大量程、高分辨率
几乎无需前期准备
适用nm~cm级起伏样品
获取全部三维信息
手持式粗糙度仪
仅提供线粗糙度数值
量程小、分辨率低
粗糙度轮廓仪
容易划伤软材质表面
仅可基于线轮廓测量
原子力显微镜
前期准备工作复杂
大起伏样品不适用
扫描电子显微镜
制样操作繁琐
无法获取三维信息

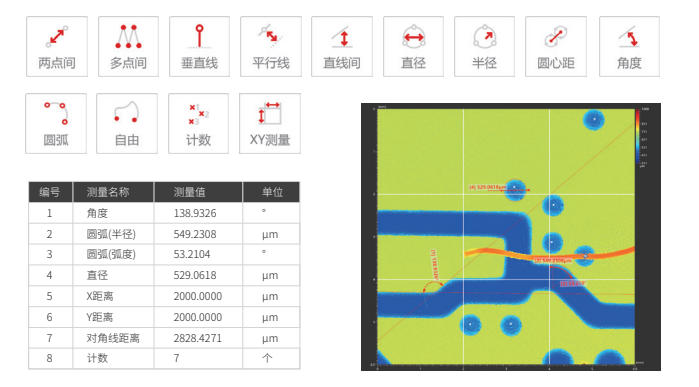

平面分析
平面测量功能用于对三维图像进行平面提取，可以通过丰富的几何测量工具进行分析。

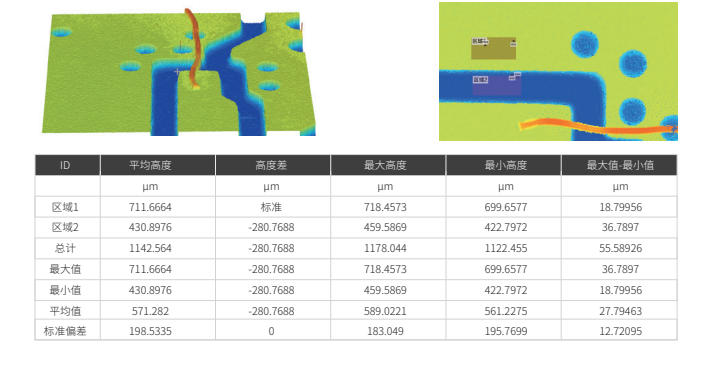

可对图像进行平均台阶测量，选中多个区域，对每个区域进行平均高度测量，以第一个区域平均高度为标准，计算与其他区域的台阶差值。

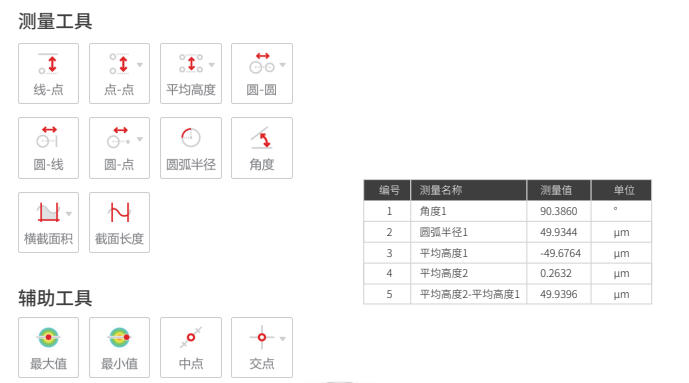

轮廓测量
可多种模式进行截面的选取，对轮廓进行测量分析。

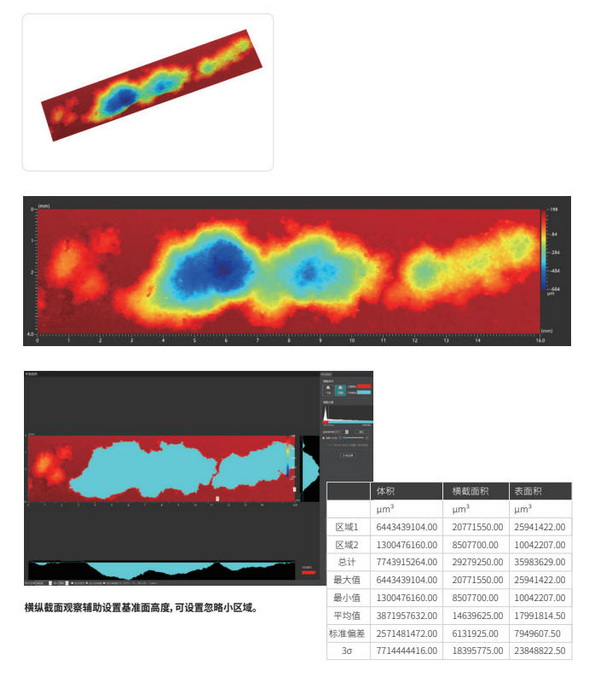

体积面积
通过设置凸面/凹面模式，并按需规定基准面高度，可准确快捷地计算出凸起体积/孔体积，以及横截面和表面积数值。
表面质量分析
表面粗糙度和平面度分别为评价表面质量的微观和宏观参数，通过 软件计算，可直接输出对应参数的值。
线粗糙度分析
基于ISO21920标准，获取Ra、Rz、Rp、Rv、Rq等参数
面粗糙度分析
基于ISO25178标准，获取Sa、Sz、Sdr等参数
平面度分析
基于ISO12781标准，获取FLTt、FLTp、FLTv、FLTq参数
