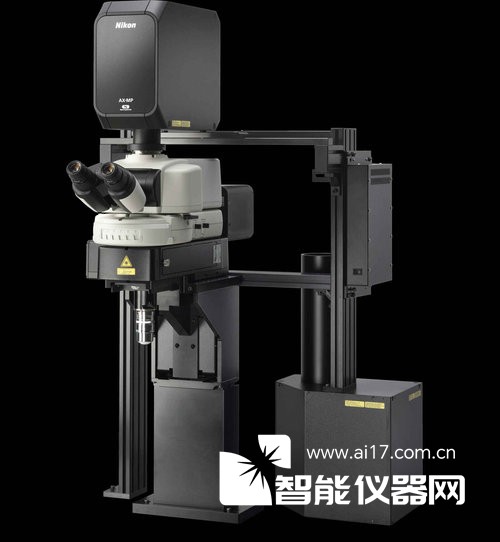

AX R MP with NSPARC 多光子共聚焦显微镜

揭示完整生命体深部全景信息

尼康多光子共聚焦显微镜再次进化，清晰展现活体样品深部精细结构。AX R MP配备2K分辨率高速共振扫描，单次扫描即可以出色的时空分辨率获取宽视野动态信息。极大扩展的样品空间，兼容各类生物样品，样品的各种体态及搭配各类活体成像设备都将变得无比轻松。

更进一步，全新NSPARC 超高分辨率探测器使用创新SPPC单光子阵列检测单元获取逐点二维信息，进而无损成倍提升分辨率。无论宏观到微观，各种模态即刻全面提升！

全新NSPARC（Nikon SPatial ARray Confocal）超高分辨率探测器利用阵列探测器收集每个像素的二维信息。NSPARC技术能够以更高的信噪比（S/N）实现更高分辨率图像采集，从而提供比NDD更多的空间信息。
即使在深层区域也可获得超高分辨率图像和出色的信噪比，从而发现厚样本的深层精微结构。NSPARC 的高灵敏探测能力不挑样品，普适性强。一台显微镜即可满足丰富研究需求。

AX R MP无论共振扫描还是检流计扫描都具有22 mm视野，在任意放大倍率下都可捕获更多数据。十分有利于大样品高速及大视野时间序列成像。

大视野高倍率成像

AX R MP的大视野能让成像好处多多：

• 同一颗物镜，每帧图像中可见更多样品，可收集更多数据

• 当使用更高分辨率/放大倍率的物镜时，能在保持相同视野的前提下观察到更多细节。这些都意味着能为您节省时间成本，尤其是在高画质大图拼接时。

高速扫描，可靠动态成像

AX R MP的共振扫描可在22mm视野下实现高速成像，与检流计成像相比，可大大缩短拍摄时间。这也意味着光照时间更短，样品受光毒性的影响更小。通过设置ROI，甚至能达到720fps（2048 x 16像素）的超快成像速度。

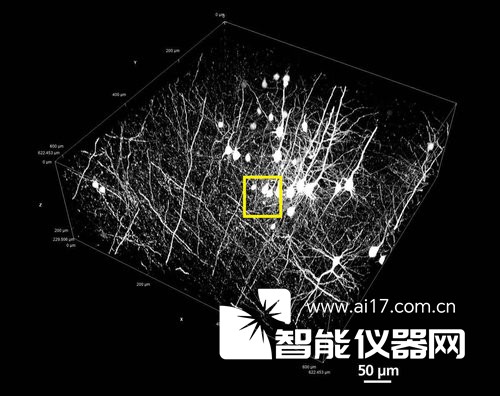

高达2K x 2K的多光子共振扫描能对样品中的深层区域进行高分辨率成像。使用高灵敏度探测器可抑制信号损失进而高效捕捉来自深层区域的荧光。

高分辨率深层活体成像

AX R MP允许用户灵活选用共振扫描或检流计扫描进行高速或高分辨率成像。检流计扫描能获得8192 x 8192像素的高分辨率图像，可满足任意放大倍率下Nyquist采样。高速共振扫描支持高达2048 x 2048的高分辨率成像。两种扫描模式都能以精微的细节展示深层区域的形态变化。

高灵敏度深层信号探测

AX R MP的非退扫探测器（NDD）在各配置中皆贴近物镜后焦平面，可最大程度地收集荧光信号。根据观察的荧光波长，在标准配置中可灵活选择2至4个多碱PMT或GaAsP PMT。

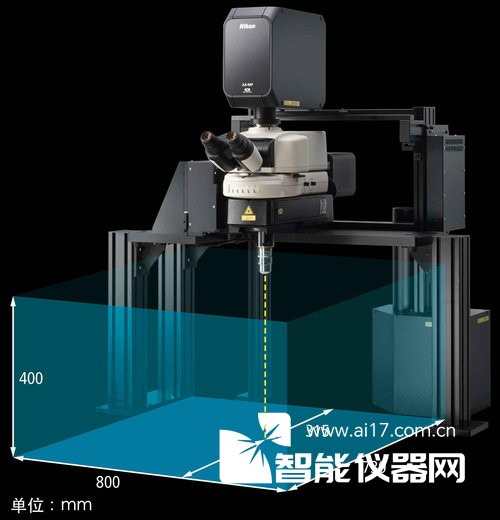

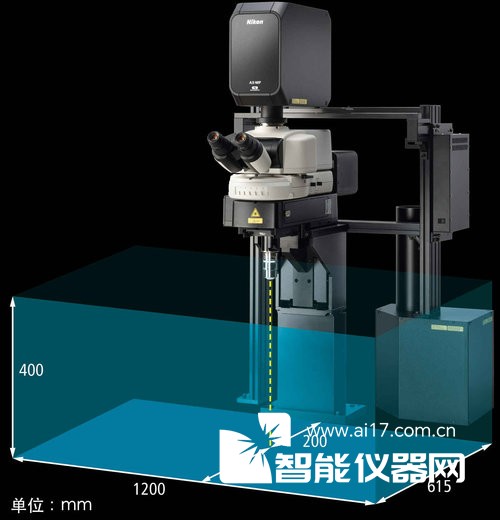

AX R MP专用电动正置显微镜物镜下方空间高度达40cm。可选两种电动显微镜机身支架，其无需改造即可在样品周围提供足够的自由空间，既提高了样品摆放的灵活性，亦便于用户操作。
此外，物镜角度亦可调节，进一步提高了使用灵活性，也可使观察的样品更方便的处于舒适姿态。

门式机身支架
前后大空间设计

立柱式机身支架
左右大空间设计

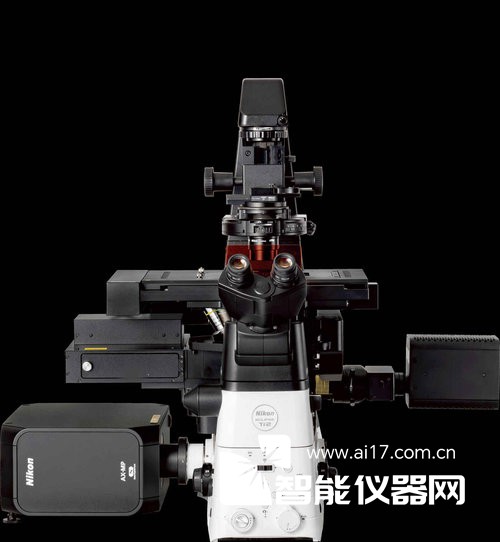

AX R MP亦可适配Ti2倒置显微镜

NSPARC空间阵列探测器技术

NSPARC 探测器内含 25 个独立光子计数器（SPPC）组成的构成的检测阵列，该探测器可在每个扫描的光斑上收集二维空间信息，而不是仅仅采集一维的强度数据。

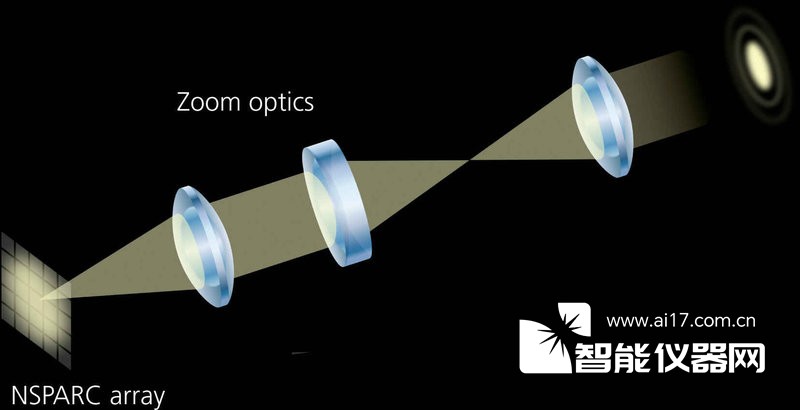

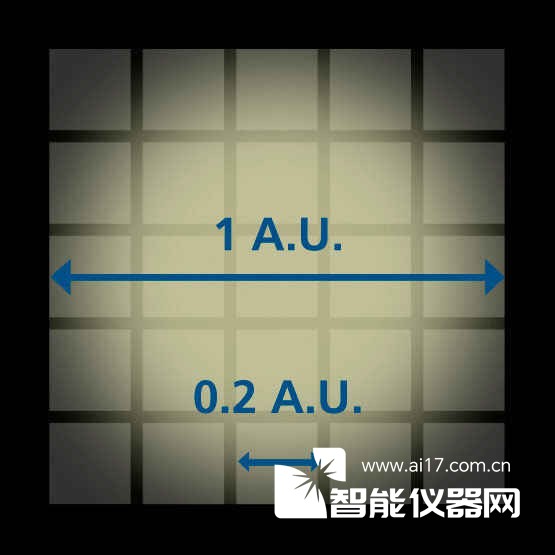

通过控制NSPARC 探测器中的光学变倍透镜，投射到探测器阵列上的荧光光斑的大小可调整为 1 个艾里斑，此时单个 SPPC 可获取 0.2 个艾里斑的超分辨信息。这使得 NSPARC 探测器能够重构出比传统 PMT 检测器更高空间分辨率的图像。

NSPARC 探测时，荧光经过光学透镜被投射到探测器阵列，在该检测面聚焦并恰好充满整个探测阵列。

来自 NSPARC 的每个点（像素）均包含二维空间信息，可用于重构生成图像中的精细结构，无损亮度的超分辨细节。

凭借大视场和样品的广阔的空间，AX R MP 可对不同大小的各种样品进行图像采集。与 NSPARC 探测器结合时，AX R MP 可实现精微超分辨成像。在一次实验中，既可实现采用传统探测的大样本成像，也可实现精细结构的超高分辨率成像。还可根据样本的条件，随时切换到传统共聚焦成像模式。

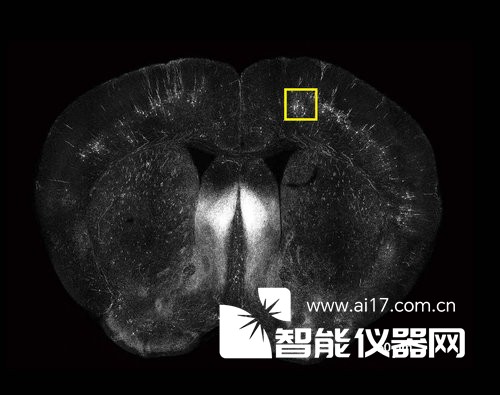

常规共聚焦成像（DUX-VB）

双光子 NDD 成像（AX-NEU）

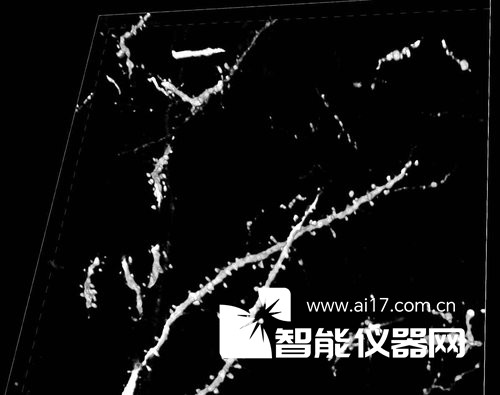

NSPARC 超高分辨率成像

AX R MP with NSPARC同时支持大图像拼接宏观成像及微观结构超分辨率成像，兼容全范围应用场景。

样品外周充裕空间

载物台与显微镜相互独立，以保证物镜下方有足够大的空间。为不同观察用途提供两种机身支架。门式支架前后方向拓展了更多空间，立柱式支架左右方向拓展了更多空间。

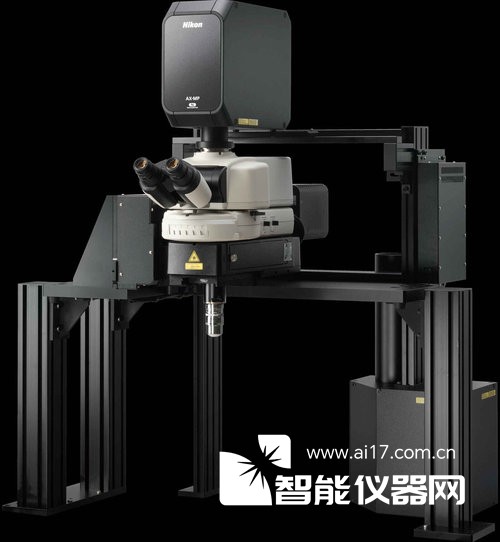

搭配龙门支架的AX-FNGP

搭配单支架的AX-FNSP

为活体显微镜打造的系统

为能实现活体成像的最大性能与灵活性，我们对AX R MP进行了彻底的设计。该系统反应快速且不减损图像质量，即使在最棘手的条件下也能提供可靠数据。借助独特的AX-FN显微镜镜座，空间变得更为宽裕，能够开展新的实验设计和样本观察。

观察舒适姿态的样品

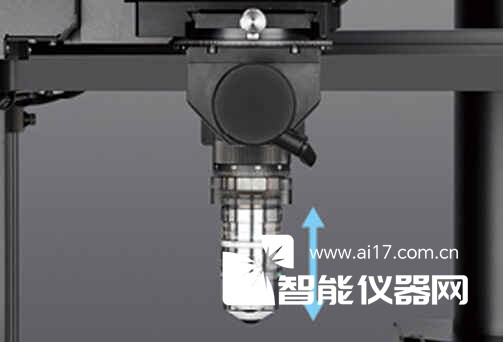

尼康开发了能调整物镜角度的新型CFI75旋转倾斜单物镜架。不用改变样品方向就能对样品进行横向及侧向观察，减小了样品负荷。Piezo Z装置（选配）允许高精度、高速Z轴成像。

Z轴粗移（±3 mm）
Piezo Z装置行程：450 μm

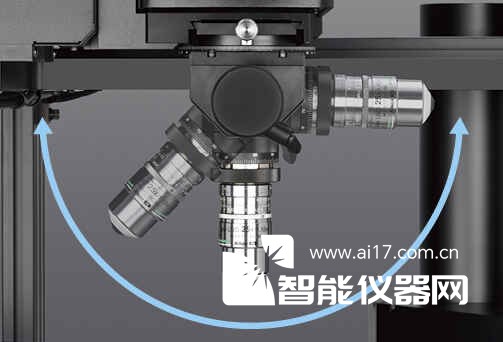

垂直旋转（±90°）

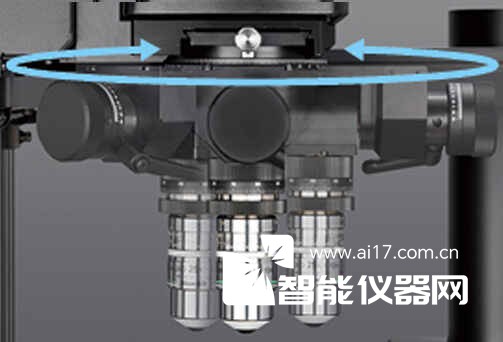

水平旋转（±100°）

高精度样品定位

专用电动载物台能利用控制手柄在±34 mm（X）和±27 mm（Y）范围内实现组织切片和培养皿等样品的高精度移动。

兼容光纤激光光源

该光纤传输红外系统凭借紧凑的激光头设计与最小化的设备配置，可实现节省空间的多光子成像。

AX R MP支持使用两种波长进行同步光刺激成像。除了多用途的可见光刺激外，还能够进行长波长红外光刺激，从而实现深部刺激。

AX R MP不仅支持红外激发亦可支持可见光激发成像。其可在一台显微镜上结合多光子成像和共聚焦成像。也可以使用两种不同的波长实现同步光刺激和成像。

DUX-VB高灵敏度可见光探测器

DUX-VB中采用的LVF（线性渐变滤光片）可任意调节采集波段，可在400 nm至750 nm范围内连续调节检测波长。

可选择2至4个通道，且所有通道均可配置高灵敏度GaAsP PMT探测器。
