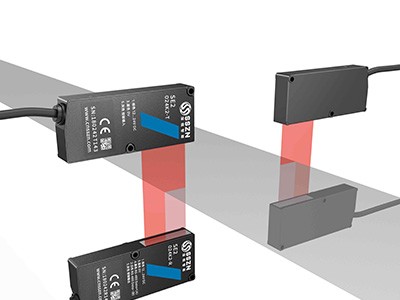

SE1-010K4 对射型边缘测量传感器

测量范围

±5 mm

传感头安装距离

最大300 mm

介质·波长

红色半导体激光660 nm

最大输出功率

400 μw

激光等级

1类(IEC)

光斑尺寸

3*14 mm

线性度

±0.4%F.S.(±40μm)

重复精度

5 μm

采样周期

250 μs

温度漂移

±0.02 %F.S./℃

指示灯

发射头-电源指示灯：绿色；接收头-电源指示灯：绿色，报警指示灯：红色

通讯方式

RS-485（电缆线最长10m）

电源电压

DC12-24V±10%

消耗电流

发射头：22mA以下(DC12V时)；接收头：82mA以下(DC12V时)

连接形式

连接器：M8-6针连接器，附带300mm电缆线

保护电路

反接保护、短路保护、过流保护、过压保护

引出线强度

可承受最大拉力30N，持续1min

防护等级

IP67

使用环境温度/湿度

-10~+50°C/35~85%RH（无凝露・结冰）

存储环境温度/湿度

-20~+70℃/35~85%RH（无凝露・结冰）

使用环境照度

太阳光：10000lux以下；白炽灯：3000lux以下

抗震动

10~55Hz、双振幅1.5mm、XYZ各方向2小时

耐撞击

约50G (500m/s²）XYZ各方向3次

EMC

EMC指令(2014/30/EU)

环境

RoHS指令(2011/65/EU)

质量

发射头、接收头：各35g(包含300mm的线缆)

外壳材质

铝合金
