scanCONTROL 30x0 2D/3D 激光扫描仪

canCONTROL 30x0 激光扫描仪是在尺寸、精度和测量速率方面性能最高的轮廓传感器之一。它们可提供每秒高达 1000 万个点的校准 2D 轮廓数据。其轮廓频率最高可达 10 kHz，可在动态过程中实现精确的轮廓测量。高分辨率传感器矩阵提供 2,048 点的分辨率，最终点距仅为 12 µm。因此，即使最微小的细节也能可靠地检测。

特性

z 轴测量范围可达 380 mm

x 轴测量范围可达 600 mm

测量速度可达 10 kHz

测量速率约 10,000,000 点/秒

z 轴线性度从 1.5 μm 起

x 轴分辨率可达 2,048 个点

可选操作模式

提供蓝色激光

与 Cognex VisionPro 兼容

直接在传感器中进行最快的 SMART 评估：可达 10 kHz

通过 UDP 绑定实现与 PLC 的最佳连接，无数据丢失

通过 UL 61010-1 认证

X 轴和 Z 轴的高分辨率， 用于精确的轮廓测量

测量频率最高可达 10 kHz， 用于监控动态过程

创新的曝光控制技术

小量程和大量程皆适用

快速精确的 2D/3D 轮廓测量

新型 LLT30x0 激光轮廓扫描仪可提供最高 960 万点／每秒的校准轮 廓数据，由于其高精度、高轮廓扫描频率和多功能性，这款高性能扫描仪可胜任严苛的测量任务。该设备可高精度地测量并评估角度 、台阶、间隙、距离和圆度等几何参数。此外，传感器提供预定义 的工作模式，可针对不同应用实现最佳测量结果。

提供 PROFILE 和 SMART 版本

scanCONTROL 30x0 系列提供 PROFILE 和 SMART 两种版本。PROFILE 版本扫描仪提供经过校准的轮廓数据，用户可借助自备软件在 PC 端对 这些数据进行二次处理。搭配 3DInspect 软件使用，该系列传感器还可 实现 3D 评估。SMART 版本扫描仪则支持独立运行，直接输出选定的测 量值。scanCONTROL 30x0 系列全面兼容 SMART 功能，所有参数设置 及测量程序均通过 scanCONTROL Configuration Tools 软件完成，并 直接存储于内置控制器中。

创新的曝光控制技术，轻松应对复杂表面测量

针对不均匀或暗色表面，HDR（高动态范围）数据采集模式与优化后的 自动曝光功能可显著提升测量精度。

在 HDR 模式下，传感器矩阵的各行采用差异化同步曝光，避免了记录过程中的时间偏移，从而实现运动物体的可靠检测。此外，系统支持对自动曝光区域进行独立选择

通过操作模式快速获得测量结果

针对特定的测量任务，可从三种预定义的操作模式中进行选择： “高分辨率 ”模式可实现最高测量精度；“高动态范围 ”模式适用于在复杂表面上实现最佳轮廓检测； “高速 ”模式可进行超快速测量。

测量区域可扩展至 600 x 600 mm

scanCONTROL 30x0 系列激光扫描仪现新增 600 x 600 mm 超大测量范围版本， 可实现被测物体的高精度检测。

应用

涂层电池薄膜的平整度

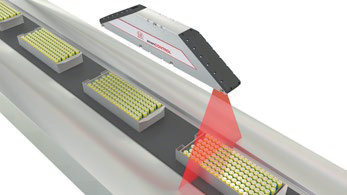

电池包的装配监测

轮胎几何形状的在线 3D 检测
