Vega 临床前超声成像系统

Vega 超声系统是 Revvity 瑞孚迪公司领先的临床前活体成像技术平台的新进成员。凭借创新的设计，Vega 成为一个免手持全自动超声检测平台，可以在短短几分钟内完成高分辨率的 2D 和 3D 成像。

Vega 超声系统在设计时就考虑到研究人员的需求，通过使用位于成像台下方的全自动免手持换能器，采用自下而上的成像方法消除了传统手持式超声存在的挑战。这种独特的设计赋予超声新的特点，只需简单培训即可掌握，无需专业超声技术人员，能够实现高通量成像，并产生比传统手持超声系统更一致的结果。

成像平台可容纳 3 只小鼠，几分钟内即可完成快速顺序扫描，并利用宽场成像的优势大大提高了检测通量。Vega 超声系统独特的宽场成像功能，使研究人员不拘泥于局部区域的观测，同时可以实现整体成像。这是一种理想方式，可以对目标器官、周围组织或整个研究对象的病理或治疗反应进行可视化的观测。

Vega 标配有两种类型的集成型换能器，用于 B 模式、M 模式、2D、3D、4D 成像，以及超声血管造影（AA）和剪切波弹性成像（SEW）模式，满足您在科学研究、药物研发中的灵活性需求。

主要特点

▪免手持全自动定位移动换能器

▪简单易学

▪高通量成像⸺3 只小鼠快速成像

▪三维宽场成像实现动物全身扫描

▪剪切波弹性成像(SWE) 模式进行组织硬度定量

▪CEUS 超声血管造影模式进行微血管成像

Vega免手持超声

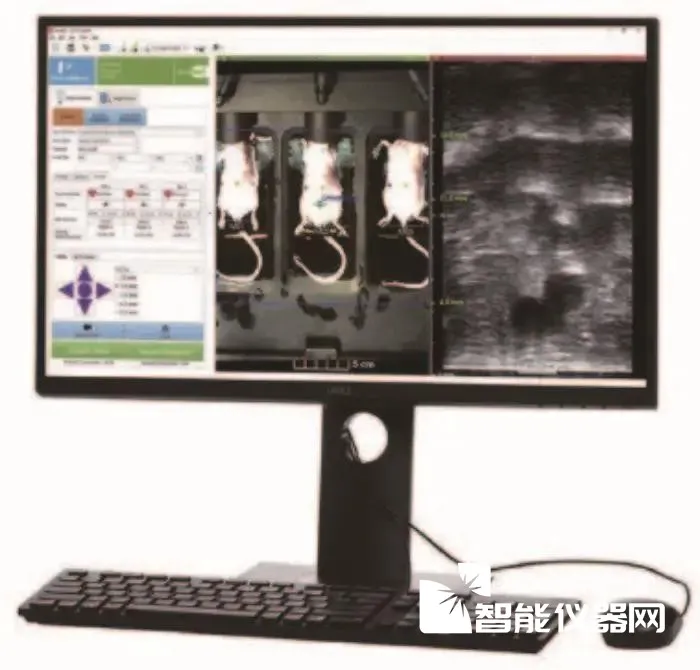

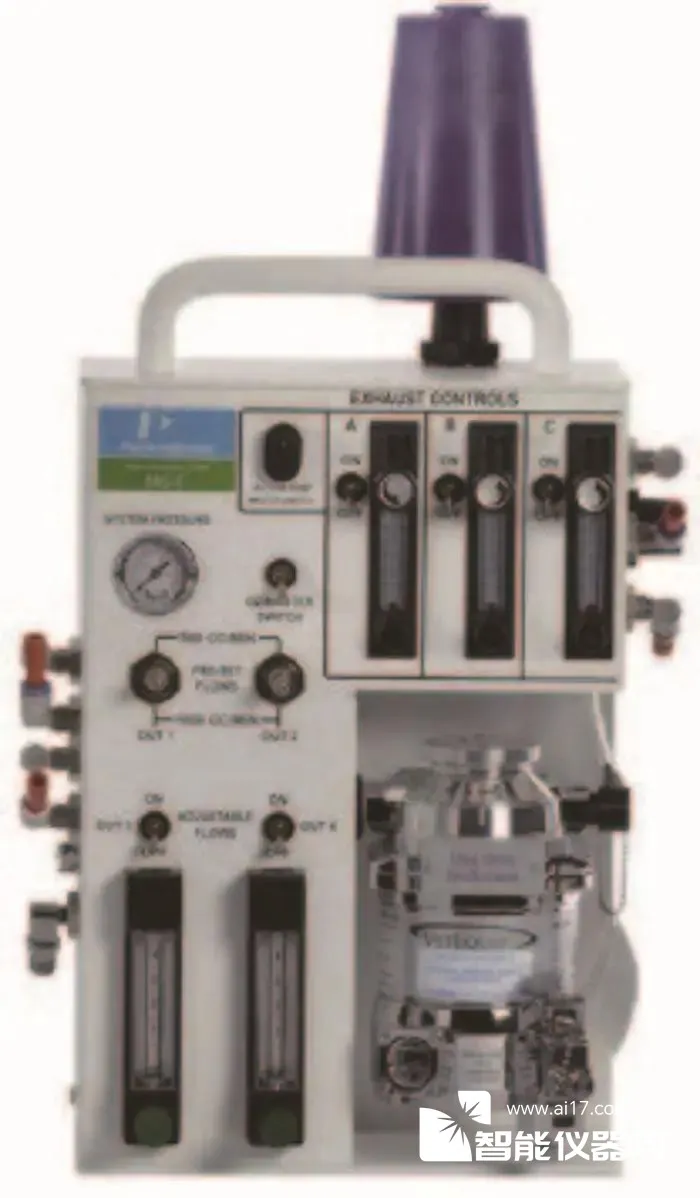

Vega 超声系统，配置RAS-4 气体麻醉机和电脑

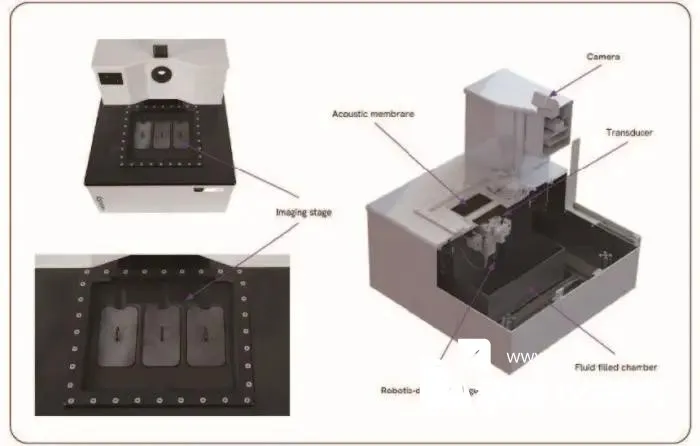

（上左）Vega 俯视图展示成像平台（下左）成像平台近景图展示平台下方的免手持换能器（右）Vega 超声成像系统的剖面图

创新的，免手持，全自动超声

免手持超声避免了手持式超声的缺陷，从而带来了一致性更好的实验结果。与传统的超声系统不同，Vega 的换能器位于成像仓下方，采用自下向上的方式进行扫描。

自动扫描整只动物冠状面、横断面、矢状面信息，获取高分辨率的3D 数据，Vega 得到的图像更接近MRI 图像而非传统的超声图像。

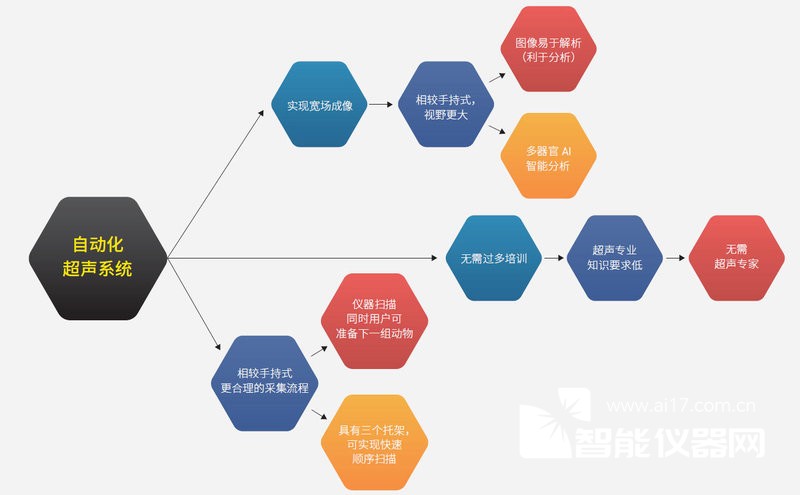

独特设计带来的优势包括：

▪简单易用无需长时间培训，非专业人员也能熟练操作

▪更一致的结果，使得纵向研究结果更加一致

▪更准确的数据，通过去除换能器和动物之间的物理接触，在3D 图像采集期间，动物组织不会扭曲和变形

▪能够大视野成像，相比手持方法来说可以实现整只动物成像从而可视化的检测疾病或治疗对特定器官或周围组织的影响

▪高速扫描，自动化免手持换能器可以实现快速一致性的扫描

▪简化了成像工作流程用户可以边扫描边准备样品

高通量成像和便捷的成像平台

Vega 超声探头具有大视野成像能力，且探头集成在成像仓里面，能够在20~90 秒时间完成扫描，实现高通量成像，而大多数实验1 分钟内即可完成扫描。

Vega 不仅扫描时间快，成像仓标配可并列放置3 只老鼠的动物床，可以实现3 只老鼠依次顺序扫描，进一步提高成像通量。

动物床的设计简化了成像工作流程。当对第一只动物进行扫描时，用户可以在工作台上准备后续的待扫描动物。

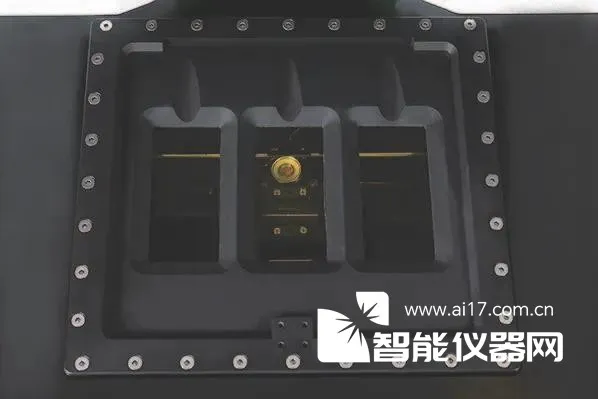

可放置3 只小鼠的动物床，可以依次进行扫描

动物全身3D 超声成像

Vega 的大视野成像可以在不到一分钟的时间内实现动物全身3D 超声成像，从而获得特定脏器和周围组织的超声影像，并对疾病变化和治疗效果进行评估。

宽场成像优势 :

▪与传统手持式超声探头获得的窄视野图像相比，降低病理信息被掩盖的风险。

▪当在更大视野下对目标进行可视化时，分析过程会更容易。

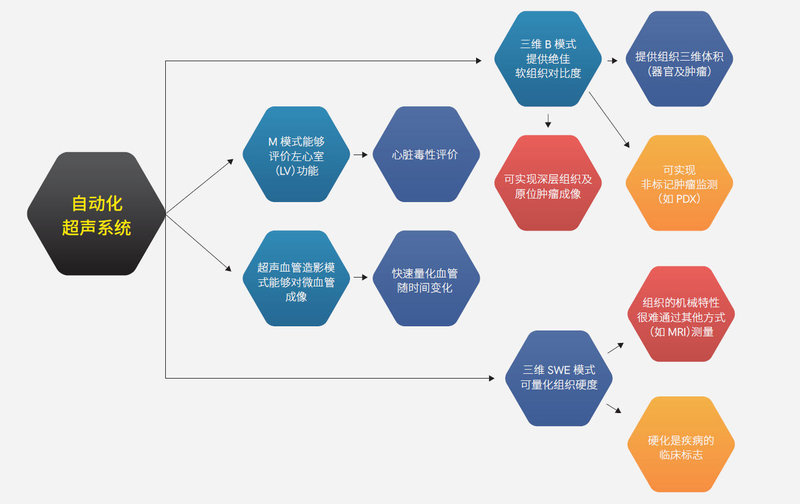

多种成像模式适应更广泛的应用需求

Vega 标配了两种不同类型的超声换能器来适应不同的应用场景。

其中双功能的摆动型可以兼顾高分辨率扫描成像与血管造影成像；线性阵列型换能器则能够用于快速深层组织成像、弹性成像与心脏相关成像。

B 模式和M 模式

B 模式或亮度模式是最常见的超声成像模式。它使用灰度来渲染图像，其中感兴趣的器官和组织产生的超声回波被描绘为亮度不同的点。这些点的亮度取决于回声的振幅或强度，从而实现解剖结构的可视化和量

化。

Vega 系统配备了两种可进行B 模式成像的超声换能器。第一种是双频率摆动型换能器，既能产生高分辨成像所需要的高频率信号，又可以产生超声血管造影（AA）所需的较低频率信号。第二种是一个线性阵列换能器，可以实现快速的深层组织成像。

M 模式或运动模式定义为二维超声图像上的一条直线（穿过感兴趣的组织空间）的灰度随时间的变化模式。它提供了具有运动特征器官的一维结构学影像，由于具有高采样率，因而能够进行高时间分辨率成像，显示和测量非常快速的运动。M 模式常被用作一种方便、快速的心功能测量技术。

让3D 图像动起来⸺体验4D 成像的强大

在过去的几十年里，超声技术取得了从2D 迈向3D 的重大进展。而4D 成像通过将运动与静态3D 图像相结合，将超声成像提升到了一个新的水平。简而言之，4D 超声成像就是实时三维超声成像。

对于研究心脏功能异常的临床前研究人员来说，这是一种强有力的工具，因为与其他影像模式（如MRI）相比，它具有高度的准确性和快速性。Vega 系统凭借其创新的自动图像扫描技术，使4D 成像比市场上的其他超声成像系统更快。

心脏的4D可视化成像

左心室容积（LV）测量，评估不对称心脏病（如心肌梗死）的金标准

▪4D 超声心动图重建，支持任意层面的回顾性心跳测量

▪放好您的小鼠，简单点击即可开始测量

▪2 分钟即可完成4D 影像的呈现

▪无需任何外接ECG 或呼吸门控装置

AI赋能⸺M模式数据自动分析

人工智能自动分割心脏边界并计算左室功能参数

▪测量和计算左心室功能性参数，包括射血分数（EF）、缩短分数（FS）、每分钟心输出量（CO）和左室质量

360度-M模式 ⸺从4D影像获得功能性测量结果

▪可以直接从4D 扫描数据中获得M 模式的回顾性动态数据

▪使用Vega 系统提供的完整4D 数据集评估梗死、心肌病等

Vega的心脏定位模式助您方便、快捷、准确的找到心脏

▪通过宽场采集模式，可对小鼠的腹腔/ 胸腔进行快速探查，同时自动识别心脏所在位置

使用声学造影体验从未有过的微血管超声成像

超声血管造影技术是Vega 系统的一个基本功能，它是一种微创成像模式，使用VesselVue® 可注射微泡作为造影剂。造影微泡是脂质包裹的气体核心，对动物无毒，具有良好的生物安全性。

通过超声血管造影技术对肿瘤或器官的微血管进行高灵敏度成像，可用于评估肿瘤血管生成或探索治疗反应或组织损伤随时间的变化。

超声血管造影技术的优势：

▪肿瘤血管网络结构和密度的定量评估

▪快速早期的诊断实现对治疗方案的有效性评价

▪快至几分钟的3D 微血管结构获取，分辨率可达100μm

▪在不到一秒的时间内快速捕获二维图像

剪切波弹性成像技术测量组织硬度

临床上通过触诊可以对组织的硬度进行评估，从而辅助医生无创地进行疾病的诊断。这一定性指标虽然能从一定程度上指征疾病，但它是定性的，不能产生任何可量化的临床测量指标。

弹性成像这一医学成像技术可以用于绘制和量化生物组织的力学特性。一般来说，通过向组织中引入机械力（压缩、振动等）并观察组织的行为来推断其硬度（即弹性）。在剪切波弹性成像（SWE）中，换能器产生辐射力，从而诱导在组织中传播机械波（“剪切”波）。在简化假设下，剪切波的速度直接与杨氏模量（刚度的工程单位）相关。速度越高，组织的模量越高，组织越硬。

用于产生剪切波的力是由探头精确产生的，因此与压缩弹性成像技术相比，剪切波弹性成像对操作员的依赖性更小，重复性更好，更易量化。剪切波弹性成像已在数千份临床出版物中使用，进行疾病和器官的研究，如肝病、癌症等。

我们的Vega 系统配备了一个线性阵列换能器，可以在几秒钟内测量组织硬度变化。

使用SonoEQTM 软件进行快速简便的数据分析

从图像中获取数据，尽可能快速高效地推进临床前研究。

获取、发现、量化

▪基于一款广泛应用的3D 可视化开源软件平台3D Slicer 进行深度开发

▪用户友好、高度直观、简单易学

▪单位授权的软件许可证允许用户使用个人笔记本电脑脱机分析数据

▪定量工具包括简单的线性卡尺测量和用于复杂结构描绘的几何轮廓工具

▪数据可以以多种格式导出，包括用于出版物或演示文稿中示例的2D PNG 件，以及用于3D 数据集的开源MHD/MHA 格式文件

超声成像的多种应用

毫无疑问将超声纳入您的临床前研究是最佳选择。我们的Vega 系统能帮您更便捷的获得了解疾病状态或评估候选药物所需的结果。

我们的Vega 超声成像系统可以应用于以下领域：

▪肿瘤研究

▪肝脏疾病

▪肾脏疾病

▪心脏疾病

▪血管疾病

▪超声治疗

▪发育生物学研究

▪心脏毒性研究

▪再生医学研究

▪药物研发

应用：

肝脏相关疾病研究

反复或长期肝损伤极易造成肝脏瘢痕形成（肝纤维化），从而导致肝硬化，因而肝硬化可以作为肝脏疾病发展的指标。剪切波弹性成像可以非侵入性的评估肝硬化，可用于监测几乎所有类型慢性肝病的发生及进展。如乙肝、丙肝、酒精肝、代谢异常性脂肪肝（NASH）和胆管疾病等。

心脏毒性评估

不同治疗方法可能产生影响心脏功能的副作用，利用高剂量心脏毒性的化疗药物5- 氟尿嘧啶（5-FU）诱导心脏毒性，通过光学和超声成像的强强搭配，可以快速并非侵入的展示药物的早期疗效/ 生物标志物改变及心脏生理机能的长期变化。

Vega 超声系统特点汇总
