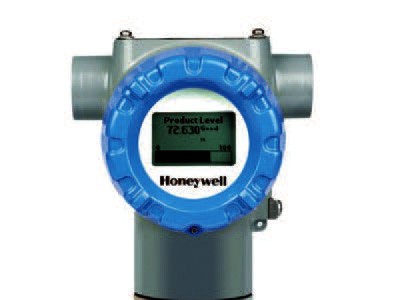

SMARTLINE SLG700 雷达液位计

作为 SmartLine® 产品家族的一员，SLG 700 系列雷达液位计采 用高性能的导波雷达液位技术，具备精确度高、稳定性好的特点， 适用于液位及界面应用。SmartLine SLG700 系列导波雷达液 位计能够完美地满足您在过程液位应用方面的要求。

与 SmartLine 系列的其他变送器相同，SmartLine 导波雷达液位 计具有多项强大的功能。这些功能包括模块化设计、电源极性任 意连接、变送器消息发送、修改报警以及与 Experion® PKS 的无 缝集成。SmartLine 导波雷达液位计可以提供最高级别的兼容性 保证和整合功能。 新的 SmartLine 应用及验证工具可以提供更高层次的用户体验， 并能有效提高工程效率

• 二线制、4_20 mA回路供电

• 精度：+/_3 mm或测量距离的0.03%，以较大者为准

• 重复性 +/- 1mm

• 基于ANSI/NFPA 70_202以及ANSI/ISA 12.27.01标准的双重密封安全设计

• 温度范围：-60至450°C

• 压力范围：-1至400 bar

• 接液部件包括SS316L或哈氏合金_C（C_276）

• 自动温度补偿

• 高级本机显示屏和本机按钮（选配）

• 防误接

• 全面的内置诊断

• 完全符合SIL 2/3标准（选配）

• 模块化设计

• 双隔室设计

• 3米远程安装外壳（选配）

• 4_20 mA，HART®和FOUNDATION™基金会现场总线输出

• 外部零点、满量程及配置调节功能

• 最大测量范围：50 m

SmartLine 导波雷达液位计采用时域反射（TDR）技术，该技术已在液位测量领域得到广泛应用。

独特的用户体验：开箱即用、防止误操作

SmartLine 导波雷达液位计的设计规避了一种与选择、订购及安装液位变送器相关的最常见的错误，可以为不同的储罐应用选择合适的液位变送器。SmartLine 导波雷达液位计具备独特功能，它提供了一个全新的在线SmartLine 应用及验证工具（AVT），允许用户根据自己的储罐液位应用以及相关选项选择合适的液位变送器。应用及验证工具可以智能地引导用户进行选型，并将用户的选择与输入记录下来。除了将技术文件进行存档，应用及验证工具的输出同样可以作为霍尼韦尔订单管理系统的输入，从而确保已选定的变送器型号被正确地录入订单系统，同时其配置参数与目标储罐应用相匹配。选型及订购过程中的错误因此被消除，而正确的选型结果会被留存下来。

SmartLine 应用及验证工具也允许用户与同事或专家通过网络连接实现协同工作。这种交互式协同工作的能力可以消除障碍和工作延迟，从而使得用户可以获取充分的资源来帮助启动和完成个人工作中的工程任务。该在线工具同样可以对用户界面进行动态调整，从而可以在iPad®、iPhone® 或安卓TM 设备上正确地显示。

独特的显示表头选项

SmartLine SLG 系列导波雷达液位计支持高级型的图形液晶显示屏表头，拥有许多独特的功能。

高级型图形液晶显示表头特性

• 模块化设计（支持现场安装或者拆卸）

• 0，90，180 及270 度位置调整

• 可以使用标准测量单位, 也可以自定义测量单位(适用于FF)

• 可以支持八个显示屏幕和三种格式

• 带条形图的大PV 或带趋势图的PV 显示

• 带液位和界面位置信息的回波概要图

• 可配置的屏幕切换锁定时间

诊断

SmartLine 系列变位器提供全部数字诊断信息，这有助于对可能发生的故障事件进行预警，缩短非计划停机的时间，从而提供较低的总体运营成本。

系统集成

○ SmartLine 通信协议遵循目前最新版本的HART 或基金会现场总线标准。

○ 它与霍尼韦尔Experion 过程知识系统（PKS）实现无缝集成，具备以下独特优势：

• 变送器消息发送功能

• 维护模式指示

• 修改报警

• FDM 全厂设备状态全览画面，并给出设备状态汇总

• 包括SLG 在内的所有SmartLine 变送器设备均采用了Experion 测试，可以确保最高的兼容性

模块化设计

为降低维护与库存成本，所有的SLG 系列变送器都是模块化设计，支持用户在使用过程中更换电子模块，同时不会对整体性能和已取得的认证产生影响。

电子模块可与其他变送器的电子模块交换使用而不会降低整体性能指标。

模块化特性

○ 交换 / 更换电子 / 通信模块

○ 增加或移除防雷端子（终端接线）

霍尼韦尔独特的模块化设计可降低存库需求和整体运行成本，而不会对变送器性能产生影响。

组态工具

集成的三键式按钮组态选项

集成的三按钮组态模块可在所有的电气和环境条件下使用，如果配置了液晶显示表头，则可以通过这三个磁性按钮对变送器的所有参数进行操作组态。对于零点/ 量程设定功能，无论是否选用了液晶表头，都可以通过这三个按钮实现该功能。

手操器组态

SmartLine 变送器具有在操作员和变送器之间实现双向通讯和组态的功能。该功能通过霍尼韦尔的多协议通讯器(MCT202 和MT404) 实现。

MCT202 和MCT404 能够在现场组态DE 和HART 变送器，它还可以在本质安全的环境下使用。所有霍尼韦尔变送器都经过严格测试，确保其符合所提供的通讯协议的具体要求，并且可以与任何认证过的手操器配合使用。

基于DTM 技术的现场服务工具

SmartLine 导波雷达液位计采用标准的DTM 技术来访问设备参数。然而霍尼韦尔在创造新的现场服务工具时充分利用了DTM技术的潜力。通过通用的DTM Container，SmartLine 液位现场服务工具设有初学者和专家用户两种模式。它为初学者用户提供了用户向导，初学者可以在该向导的帮助下设置设备参数；专家用户则可以直接通过参数页面轻松地访问想要的参数。现场服务工具可以在任何个人电脑上运行，在这种情况下不需要手操器。

个人电脑配置

霍尼韦尔现场设备管理器（FDM）软件需要安装在用户电脑上，用于管理HART 和基金会现场总线设备组态。
