信号处理单元 （SPU） 功能
数字锁定，可同时检测到 5 个谐波
同时检测 0 度和 90 度调制相
调制频率高达 1 MHz
用于同时吸收和分散测量的双输入通道
27 位振幅动态范围
用于调制和直接检测的快速扫描斜坡发生器和检测系统
具有 14 位单射振幅分辨率和 8 ns 时间分辨率的瞬态录像机
预定义和用户输入通道
带交流和直流耦合的输入通道
内部和外部触发器
场轴和时间轴上的 256 000 点
瞬态时间轴上的 65 536 点

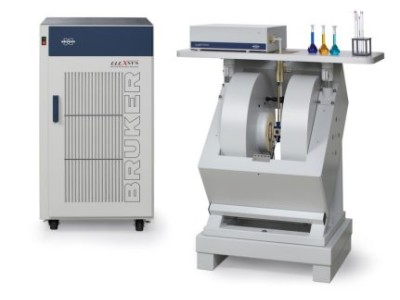

E500 亮点和标准功能
SuperX 微波单元，世界纪录级别的灵敏度
超高分辨率现场控制器
数字快速现场扫描模块
固定和时间解析实验
多用途信号处理单元 （SPU）
参考自由旋转计数
Xepr 软件包
计算机系统
运行 Xepr 软件包的基于 LINUX 的前端工作站是处理所有实时事件的软件采集服务器。
技术参数
| 微波源 | Gunn（耿氏）固体源 |
| 最大功率输出 | 600mW |
| 校平功率最大输出 | 200mW |
| 数字化分辨率 | 32bits |
| 磁场均匀性 | 10mG@10(Z)x10(X)x22(Y)mm（10英寸磁体）或12mG@10(Z)x10(X)x22(Y)mm（9.5英寸磁体） |
| 磁体分辨率 | 10mG（10英寸磁体），12 mG（9.5英寸磁体），15mG（6英寸磁体） |
| 磁体重量及尺寸 | ≤1900 kg（10英寸磁体）或 ≤ 900 kg（9.5英寸磁体）；970*1100*1280mm（含桌面） |
| 最大磁场强度 | 14500 G（10英寸磁体）或 13000 G（9.5英寸磁体） |
| 可检测的绝对最小自旋数（以弱沥青为标样） | 1.0 x 10e9 自旋数 / G 线宽 |
| 信噪比（以弱沥青为标样） | 3000：1 |
| 信号前置放大器频率范围 | 30 Hz 至 6.5 MHz |
| 一次磁场扫描的最大扫描范围 | -18 kG 至 +18 kG |
| 信号转换速率 | 320 微秒/点 至 5 秒/点 |
| 磁场扫描速度 | 1500 G/ 5s |
| 最大调制幅度 | 20 G |
| 调制频率 | 80 Hz 至 200 kHz |
| 检测模式 | 锁相、快扫和瞬态模式 |
| 锁相模式下同时谐波检测 | 可达 5 阶，0/90调制相位 |
| 快扫模式下的扫描速率 | 可达 200 Hz（5 ms 扫描 200 G） |
| 瞬态检测模式 | 8 ns 时间分辨率 |
| 瞬态模式下的采样速率 | 125 MHz |
| 瞬态模式下最大采样点数 | 16000 点 |
| 磁场稳定性 | 10 mG / 小时 |
| 扫描点数 | 256 000 |
| 检测 | 数字化滤波，不需要设置时间常数，交流和直流输入，双输入通道 |
| 接收器增益 | 0至106dB |
| 电源稳定性 | ≤1.0x10e-6（12kW电源） |
