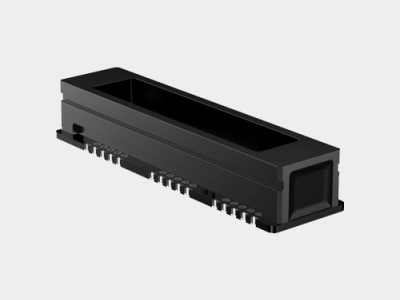

MH-Z9041A激光甲烷气体传感器（以下简称传感器）是一个家用型甲烷传感器，基于可调谐激光气体吸收技术（TDLAS）对甲烷气体进行检测，内部采用对射光路结构，具有优异的气体选择性、无氧气依赖性、抗水汽，抗中毒、寿命长等特点；内置了控温算法、温度补偿算法，实现对甲烷气体的精确测量；具有串口输出接口，方便使用。该传感器是将成熟的激光气体吸收检测技术与稳定光路设计和电路设计紧密结合而制作出的高性能传感器。
主要应用：家用燃气泄漏检测
技术指标
| 产品型号 | MH-Z9041A |
| 检测气体 | 甲烷（CH4） |
| 供电电压 | DC（3.2-3.6）V |
| 工作电流 | ＜300mA |
| 接口电平 | 3.0V |
| 测量范围 | 0-100%LEL（可定制） |
| 测量误差 | ±3%LEL@25℃ |
| 输出信号 | 串口(UART)(TTL 电平 3.0V) |
| 预热时间 | 15s |
| 响应时间 | T90 < 15s |
| 工作温度 | -13℃～58℃① |
| 工作湿度 | 0～95%RH(无凝结) |
| 工作压强 | 80kPa～116kPa |
| 贮存温度 | -20℃～70℃ |
| 规格尺寸 | 76.5mmX21mmX14.1mm |
| 重量 | <20 g |
| 寿命 | >10 年 |
注 1：为保证整机测量精度，建议传感器周围避免布置发热器件，保证传感器周围通风良好，减少热量聚集。
| 表 2 量程和精度 | ||||
| 气体名称 | 分子式 | 量程 | 分辨率 | 精度 |
| 甲烷 | CH4 | 3-50.00%LEL | 0.1%LEL | 5-20.00%LEL ±(2%LEL)@25℃ |
| 20-50.00%LEL ±(3%LEL)@25℃ | ||||
| 50-100.00%LEL ±(5%LEL)@25℃ | ||||
| 甲烷 | CH4 | 3-100.00%LEL | 0.1%LEL | 5-20.00%LEL ±(2%LEL)@25℃ |
| 20-75.00%LEL ±(3%LEL)@25℃ | ||||
| 75-100.00%LEL ±(5%LEL)@25℃ | ||||
