MEMS流量传感器-MSL01

敏芯流量传感器是基于热传导原理。

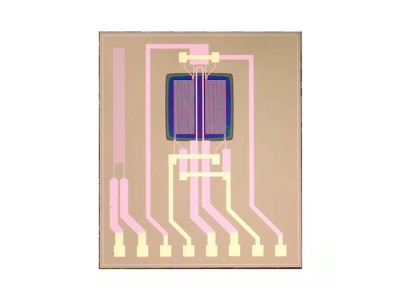

传感器结构由位于敏感薄膜上的微热源、与微热源对称的上游温度传感器和下游温度传感器以及位于硅基上的环境温度传感器组成。当传感器表面没有流体流动时，微热源周围的温度场呈对称分布；当传感器表面有流体流动时，由于流体对微热源有冷却效应，导致微热源周围的温度场被干扰，微热源上下游呈不对称分布；流体流动的速度越大，气体从微热源带走的流速越大，微热源周围的温度的不对称性越大。流体的流速通过上下游温度传感器的温度差获得。

• 宽量程比>300:1

• 响应速度快<5ms

• 超低启动流量<0.05m/s

• 高灵敏度高精度 高于+/-3%读数精度

• 不可动部件，可靠性高

• 适用于洁净气体和液体

• 应用：

• 医疗呼吸、诊断设备

• 燃料电池控制

• 汽车空气流量计

• 家用燃气设备

• 气相、液相色谱质谱分析仪

• HVAC

• 检漏仪

• 工业自动化

• 参数	描述	条件	最小值	典型值	最大值	单位
  量程	气体测量范围	1tam,环境温度25°C	0.01		10	m/s
  RA	环境温度传感器电阻	管脚1和2，+25°C	2700	3000	3300	Ω
  RH	加热器温度电阻	管脚5和6，+25°C	198	220	242	Ω
  RUE	上游外侧温度传感器电阻	管脚4和8，+25°C	1440	1600	1760	Ω
  RUI	上游内侧温度传感器电阻	管脚3和7，+25°C	1440	1600	1760	Ω
  RDI	下游内侧温度传感器电阻	管脚3和4，+25°C	1440	1600	1760	Ω
  RDE	下游外侧温度传感器电阻	管脚7和8，+25°C	1440	1600	1760	Ω
  TCR	Pt电阻温度系数	-40°C~125°C	0.218	0.230	0.253	%/°C
  RH极限电流	无气流，环境温度25°C	管脚5和6	-	-	15	mA
