主要优势一览

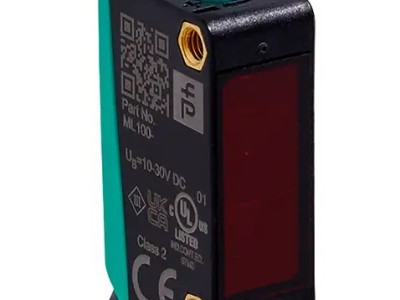

带背景抑制功能的三角测量型光电传感器，100 mm 可调节检测范围，红光，亮通，NPN 输出，2 m 固定缆线
通用规格
| 检测距离 | 5 ... 100 mm | |
| 最小检测范围 | 5 ... 25 mm | |
| 最大检测范围 | 5 ... 100 mm | |
| 调整范围 | 25 ... 100 mm | |
| 参考目标 | 标准白色平板，100 mm x 100 mm | |
| 光源 | LED | |
| 光源类型 | 调制可见红光 | |
| 偏振滤波片 | 无 | |
| 黑/白差 (6 %/90 %) | < 20 % | |
| 光点直径 | 在距离为 100 mm 处约为 4 mm | |
| 发散角 | 大约 2,5 ° | |
| 光学端面 | 向前直射 | |
| 环境光限制 | EN 60947-5-2:2007+A1:2012 |
功能性安全相关参数
| MTTFd | 860 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % |
电气技术规格
| 工作电压 | UB | 10 ... 30 V DC |
| 纹波 | 最大 10 % | |
| 空载电流 | I0 | < 15 mA |
输出
| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： 亮时接通 | |
| 信号输出 | 1 路 NPN 输出，短路保护，反极性保护，集电极开路 | |
| 开关电压 | 最大 30 V DC | |
| 开关电流 | 最大 100 mA ， 阻抗负载 | |
| 电压降 | Ud | ≤ 1,5 V DC |
| 开关频率 | f | 1000 Hz |
| 响应时间 | 0,5 ms |
符合性
| 产品标准 | EN 60947-5-2 |
环境条件
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) | |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
机械规格
| 防护等级 | IP67 | |
| 连接 | 2 m 固定电缆 | |
| 材料 | ||
| 外壳PC（聚碳酸酯）光学端面PMMA | ||
| 质量 | 大约 50 g | |
| 紧固螺丝的紧固扭矩 | 0,6 Nm | |
| 尺寸 | ||
| 高度31 mm 宽度11 mm 深度20 mm | ||
| 电缆长度 | 2 m | |
