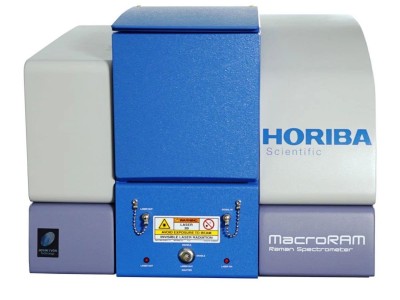

MacroRAM™ 台式拉曼光谱仪

激光器

MacroRAM使用785 nm二极管泵浦固体激光器，可调输出功率从7 mW到450 mW，半高宽为0.1 nm。功率可通过LabSpec 6软件控制，从0%（关闭）到100%（全功率）线性调节。激光源在聚焦到样品室中的样品之前通过窄带通滤光片过滤。拉曼信号在背向散射方向上被收集并使用边缘滤光片过滤。

光谱仪

MacroRAM包含一个固定的光谱仪，用于分析拉曼信号。配备了685 gr/mm 的全息光栅，可实现卓越的杂散光抑制。探测器在光谱仪的焦平面上测量光谱。光谱色散为10.3 nm/mm，在914 nm处分辨率为8 cm-1。

样品室

样品室的样品在检测光学器件的焦点处，以实现与光谱仪和探测器的高效耦合。透镜将来自激光器的激发光聚焦到样品上，拉曼信号沿同一路径收集，将信号传输到光谱仪和探测器。样品室可适应各种可选附件。

探测器

MacroRAM包含一个多通道CCD探测器，用于记录样品产生的拉曼信号的全光谱。使用冷却至 -50°C的背照式近红外优化Syncerity CCD，以获得高灵敏度。MacroRAM提供了3300 cm -1的总光谱覆盖范围（100 cm -1 到3400 cm -1）。存储校正文件以校正每个光学组件的波长相关性，每台仪器都会创建相应文件，并通过LabSpec 6软件自动应用于数据。点击此处获得该探测器的详细信息 。

外部探头

MacroRAM可以连接外部探头以进行远程样品测量。激发光通过样品室到达MacroRAM的LASER OUT端口，通过FC/PC光纤从LASER OUT端口连接到外部探头。然后可以使用FC/PC光纤将返回信号连接到MacroRAM的SIGNAL IN端口，内部光纤将信号传递到光谱仪和CCD探测器，用于拉曼信号分析。当激光器用于外部远程测量时，外部锁、钥匙开关和安全快门可确保安全操作。要启用快门操作，钥匙开关必须设置为ENABLE。

外部锁可用于连接任意数量的附加安全措施，例如门开关。联锁装置由一个双针连接器组成；必须保持两个引脚之间的连续性才能启用激光输出。如果连续性中断，快门将自动关闭，从而阻止激光输出。

软件

LabSpec 6 光谱软件

用于全系列HORIBA拉曼光谱仪系统的 LabSpec 6光谱软件也可用于模块化拉曼系统。它是专用的拉曼光谱软件包，并提供了许多基本光谱软件所没有的强大功能。
