珀金埃尔默Avio 550 Max ICP-OES测定磷酸铁锂中铁、锂、磷稳定性

磷酸铁锂是主流动力电池正极材料，铁、锂、磷为其核心指标元素，元素含量检测结果的长期稳定性直接关系原料品质管控与产品批次一致性。本实验采用珀金埃尔默Avio 550 Max电感耦合等离子体发射光谱仪（ICP-OES），结合钪（Sc）实时内标法，对磷酸铁锂待测溶液开展连续1小时稳定性跟踪测试，验证仪器在该类样品检测中的长期分析稳定性、精密度与基体适应性，为磷酸铁锂批量、长期常态化检测提供可靠方法依据。

1.准确称取磷酸铁锂样品0.2000g（精确至0.0001g）于50mL塑料刻度离心管中，加入3mL盐酸和1mL硝酸，于石墨消解器上120°C消解至全部溶解。

2.取下稍冷，用去离子水定容至100mL，摇匀，离心8000转/5分钟待用。

3.准确移取20mL磷酸铁锂待测原液，向溶液中加入定量钪（Sc）作为内标元素，使用2%硝酸溶液进行稀释并定容至200mL，得到待测液。

4.以该样品溶液绘制校准曲线，同步开展短期重复性与1h长期稳定性测试。

Avio 550 Max ICP-OES

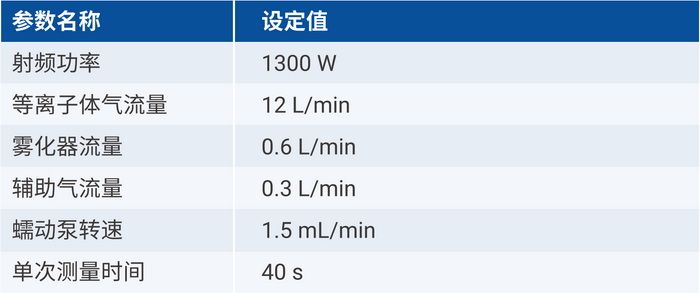

仪器参数

实验选用Sc 361.383 nm、Sc 336.193 nm两条谱线作为双内标校正通道，选取Fe 259.939 nm、Li 610.362 nm、P 213.617 nm特征分析谱线进行定量检测。利用内标法补偿测试过程中仪器信号漂移、基体效应、进样波动等干扰因素，进一步提升数据准确度与稳定性。

稳定性测试方案

对同一批磷酸铁锂待测溶液进行连续1h跟踪检测，1h左右连续测定20组样品，每组样品平行测定3次；分别统计单组平行测定精密度（RSD）、1h左右20组数据整体精密度（RSD），综合评价短期重复性与1h长期稳定性。

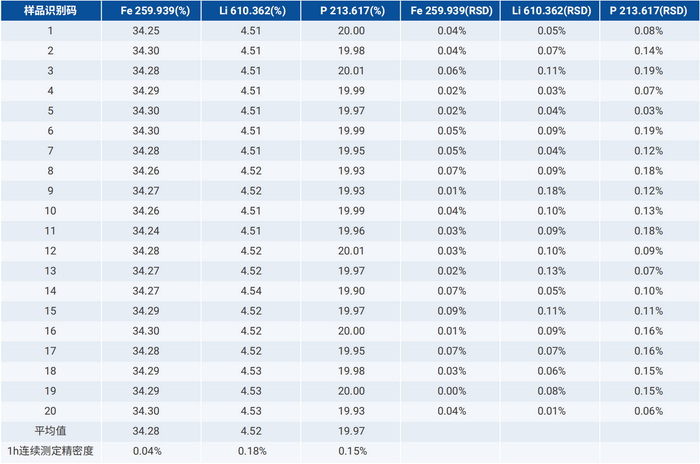

连续20组所有测试中，Fe、Li、P各分析谱线单组3次平行测定相对标准偏差（RSD）整体控制在0.2%左右，单样平行测试精密度优异，表明Avio 550进样系统、等离子体状态稳定，单次检测重复性良好。20组连续测试下，铁、锂、磷元素整体RSD均稳定在0.2%左右，无明显信号衰减或数据偏移，仪器连续运行稳定性优异。1h内全程数据波动范围极小，内标元素Sc信号始终保持平稳，有效抵消了环境、仪器状态微小变化带来的干扰，证明整套分析体系具备优异的长期稳定性。

结论

本实验采用Sc实时双内标法，配合2%硝酸稀释的样品前处理方式，能够有效消除磷酸铁锂基体效应与仪器信号波动，方法适用性强，可用于磷酸铁锂中铁、锂、磷的准确定量分析。测试结果表明，仪器短期分析重复性优异，样品3次平行测定相对标准偏差约0.1%，符合锂电材料高精密检测要求。连续1h 20组不间断进样的测试条件下，整体数据相对标准偏差稳定在0.2%左右，各元素检测结果无明显漂移，长期运行稳定性表现突出。

珀金埃尔默Avio 550 Max ICP-OES的专利平板技术、进样及光学系统性能稳定，兼具高灵敏度与强抗基体干扰能力，可充分满足磷酸铁锂正极材料主量元素大批量、长时间、连续化检测需求，是锂电行业元素分析的优选分析设备。
