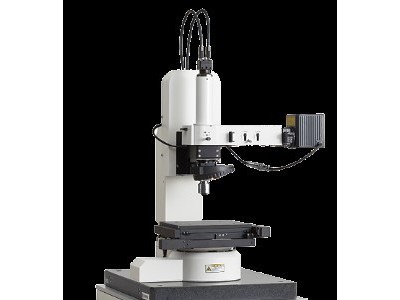

VS1800 纳米尺度3D光学干涉测量系统

纳米尺度3D光学干涉测量系统VS1800应用光干涉现象，对微细的表面形貌进行测量，可实现高性能薄膜、半导体、汽车零配件、显示器等行业所要求的高精度测量。而且还能以无损伤方式进行多层膜的层结构以及层内部的异物测量。

测量表面形貌的新标准

随着材料不断趋向平坦化、薄膜化及结构的微细化，人们开始要求比传统的普通SPM（扫描探针显微镜）、触针式粗糙度测量仪及激光显微镜等产品更高的测量精度。相比较利用光干涉原理的白光干涉扫描显微镜，纳米尺度3D光学干涉测量系统VS1800，使用更方便，测量精度跟高，测量范围更大。此外，传统的采用线粗的测量方式仍存在“测量位置导致的结果偏差”和“扫描方向导致的结果偏差”等重大课题。VS1800的解决对策是通过参照国际标准ISO25178规定的表面形貌评估方法来计算参数，建立测量表面形貌的新标准，从而受到了各界的关注。

高分辨率、大范围

采用特别开发的算法，实现垂直方向分辨率0.01 nm（Phase模式下）。由于无需依赖于物镜的倍率即可实现较高的垂直方向分辨率，即使是大范围（最大测量视野6.4 mm × 6.4 mm）的情况下，也能测量纳米尺度的粗糙度、高差。

测量数据的重现性高

高度测量使用干涉条纹，将Z驱动产生的影响控制在最小程度，从而实现测量重现性误差低于0.1%（Phase模式下）。

高速测量

通过以平面捕捉样品，不对X、Y方向进行扫描，从而实现高速测量，并且由于采用非接触方式，测量时能够保证不会给样品带来损伤。

无损伤测量

对于以往切割样品后形成截面来对多层膜层结构及层内部进行的异物测量，VS1800能够以无损伤方式进行。对于透明层结构样品，利用透镜的高度坐标以及各界面产生的反射光，通过各光学界面出现的干涉条纹输出虚拟截面图像。

测量简单

搭载有可直观性使用的操作画面，可以当场确认处理后的图像。可以简单地将处理及分析内容列表、生成原始分析库、重复使用分析库等。还支持数据的批量处理，统一管理多个样品及分析结果，减轻繁杂的后处理程序。
此外，导入表面形貌评估方法的国际标准ISO25178的项目，自动按每个样品选择合适的参数。VS1800搭载有可对参数选择提供建议的工具，有助于提高管理的精度。

配置灵活

手动XY样品台为基本型号Type 1，并提样品台电动化逐级提升的Type 2以及Type 3。各型号的升级可通过需求来进行，根据用途轻松引进系统
