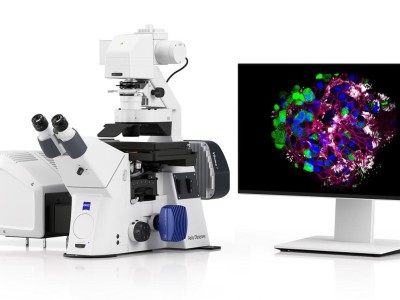

高效共聚焦显微镜，用于创新成像及智能分析
蔡司LSM 910将高质量共聚焦成像与创新融为一体，助力您下一步的研究。以高光谱精度进行多色活体实验。通过低光毒性的超分辨成像获得更多信息，或以惊人的速度研究三维生命动态。人工智能辅助确保快速获得可重复的结果，为您的科学发现之旅指引方向。
为创新成像和智能分析而生的高效共聚焦显微镜
蔡司 LSM 910 不仅在于成像，更在于洞见。集共聚焦成像精髓与创新于一体， 全面革新您的研究。
高效光路设计提供了纳米级精度的光谱灵活性，让您在多色实时成像实验中 也能获得高质量图像。传统共聚焦技术与超分辨及高速四维成像相结合，可以得到更多结构信息，助您深入探索分子细节，也可以每秒 80 个体积的惊人速度捕捉生命动态过程。
专为高质量共聚焦成像打造
蔡司共聚焦显微镜 LSM 910 集先进技术与智能设计于一身，为您提供出色的成像质量和实验灵活性。其高效的光路确保了极高的光谱灵活性，可在最佳信噪比下实现低光毒性成像。
选择您所需的光谱带宽，纳米级光谱精度可助您实现 定制的复杂实验和快速的光谱拆分工作流。传统共聚焦显微镜与高效超分辨成像（Airyscan）和高速体成像 （Lightfield 4D）相结合，使您的成像工作专注于探索科学问题。
更快捷地获取相关发现
如想科学地收集相关数据，需要各个环节相辅相成。蔡 司 LSM 910 配有众多辅助工具，可缩短培训时间，支持特定的成像目的，即使是复杂的实验也能获得可重复的结果。在 AI 的支持下，可快速识别样品夹和感兴趣区域。
智能设置功能帮助您在所有成像模式中应用理想设置。 无论是在成像过程中还是与合作者分享时，您都可以构 建自己的处理流程，并随时掌握所有实验要素。只需点击几下，即可轻松触达数据处理、分析和可视化选项。
创新的共聚焦技术，助力科学发展
从纯粹的共聚焦系统到集成多种可用模式的成像平台，蔡司 LSM 910 可以根据您的成像需求进行多样配置。如希望利用特定优势来满足您严苛的应用要求，我们建议您选择以下配置中的一种，或根据需要进行组合。

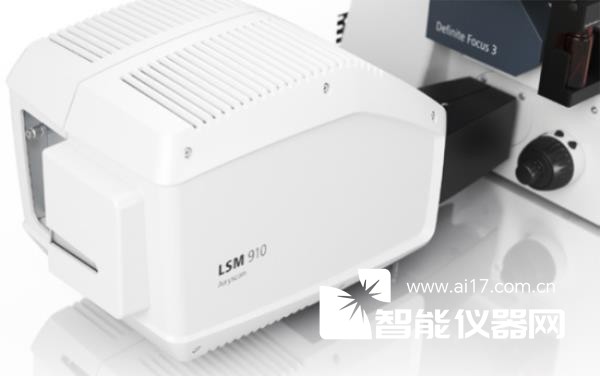

LSM 910 Airyscan 灵敏超分辨成像和分子表征
LSM 910 Airyscan 使您能够在生物样品上进行突破极限的低光毒性、 超分辨、高速采集和分子表征等实验。利用其独特的面阵列检测器强化信号检测，Airyscan 实现了高灵敏度和高分辨率的独特融合。该 技术完全集成至蔡司激光扫描显微镜中且易于使用，为您提供了超 越传统共聚焦成像的无限可能。
LSM 910 Lightfield 4D 对生物体进行瞬时高速体成像
采用蔡司光场显微镜进行瞬时体成像，以高达每秒 80 个体积的速度研究生物体动态，同时保证所有时空信息完好无损。在较长时间内采集数千个体积而不损伤活体样品。在单次实验中捕获生物体、类器官或细胞团的多个位置。独特的“一次拍摄，一个体积”（one-snap- one-volume）采集技术还能与蔡司共聚焦的其他成像模式相结合。
光路设计和检测器架构
先进的光效率、灵敏度和光谱灵活性
LSM 910 拥有优秀的光路设计及高质量的光学组件，这些与它的高带宽电子系统一起保证了系统理想的光效率和灵敏度，为强大的创新能力奠定了基础，并实现了宽动态范围信号的可视化。
高效率扫描振镜移动保证了超过 85% 的帧时间用于信号采集，并且线性扫描振镜确保了在所有速度和扫描模式下都能为每个像素提供相等的扫描时间，这对荧光定量成像至关重要。
小角度固定主二色分光镜可将激发光导向样品，并有效地将其与发射信号分离，从而防止图像中出现激光反射光背景。
发射信号通过复消色差针孔后，由可变二级分色器（VSD）进行光谱 分离，可实现步进为 1 nm 的全光谱灵活分光，有效地将使用当前和未来开发的荧光染料进行的多色成像与先进的光谱信息采集相结合。
MA-PMT*或GaAsP* 高灵敏检测器经过校准，可在全部多色和光谱实 验中发挥出色性能。直接调制激光器的功率可线性控制在其总功率容量的 1% 以下，从而实现真正低光毒性、可量化的成像。
LSM Plus提升您的共聚焦体验
LSM Plus 可轻松改善任何共聚焦实验，且不受检测模式或发射光范围的限制。其线性维纳滤波去卷积无需过多的手动设置，就能确保提供可靠的定量结果。系统的物镜、折射率和发射光检测范围等基 本光学特性信息可用于自动调整处理参数，以获得理想效果。 应用 LSM Plus 或将其添加至您的同步数据处理工作流，您可以：
• 在高速采集和低激光功率条件下提高信噪比，特别适合低表达水平的活细胞成像
• 提高所有共聚焦多色和光谱数据的分辨率
• 获得更多空间信息，可选择缩小针孔尺寸，进一步提高样品的分辨率
• 将 LSM Plus 与 Airyscan 超分辨成像优势互补，从而体验整合工作流
Airyscan 2 超越共聚焦的实验可能性
Airyscan 超越了传统共聚焦让信号通过针孔到达检测器的实现方式：Airyscan 检测器由 32 个检测器单元组成，每个检测器单元都相当于一个小的针孔，在每个扫描位置都获得焦平面信息。通过将 32 个检测器单元组合成一个大靶面阵列检测器，Airyscan 可以收集到更多荧光信号，捕捉到结构的高频信息。完全整合的线性维纳滤波去卷积无需用户进行过多的设置，就能确保提供可靠的定量结果。
Airyscan SR：低光毒性超分辨成像
使用 Airyscan，您可以捕捉到更多结构信息，并更有效地收集可用的荧光信号，这降低了该超分辨方法对精细样品的光毒性。您可以选择不同的处理选项，并轻松定制您的处理方法，以获得可靠、可量化的数据。联合去卷积可借助 Airyscan 提供的额外信息，将横向分辨率精细 至 90 nm。
Airyscan Multiplex：通过并行扫描提高效率
在 Multiplex 模式下，经过调整读出方式为您提供多种不同的并行扫描选项，以加快超分辨采集的速度。激发光束的形状的知识让我们可同时对多达 4 条线进行成像，从而实现高度并行的信号采集。面阵列检测器元件提供了所有所需的高频信息，最终将图像分辨率提高至远超采样率的水平。
Airyscan jDCV：从所有 Airyscan 成像模式中获取更多信息
Airyscan 检测器的 32 个元件各自获取的样品图像都略有不同，从而提供了额外的空间信息， 使在所有 Airyscan 成像模式下进行联合去卷积（jDCV）成为可能。在不改变样品制备或图像 采集过程的前提下，可分辨物体之间的距离进一步缩小至 90 nm。单色或多色标记的实验也 将受益于超分辨成像，细节变得更好分辨。
Dynamics Profiler助您轻松获得活体样品中隐藏的分子动力学信息
分子动力学数据可提供活体样品中常被忽视的新信息。荧光相关光 谱（FCS）是一种研究分子特征的成熟方法，虽然这一方法精确且灵敏度高，但一般仅限于检测极低的蛋白表达水平或分子浓度，远低于活体样品中的表达水平。
与之相比，Airyscan 检测器巧妙利用了其所有检测单元，每次测量可收集 32 个单独的 FCS 强度信息。19 个内部检测单元测得的平均值提供了对分子浓度和动力学信息的可靠测量，即使是明亮样品也不例外。
此外，面阵列检测器可通过使用单个检测器单元的组合来进行各种 空间互相关分析。非对称扩散分析通过将检测器的中心单元与外环单元互相关来进行计算，从而揭示一个激发体积内的非对称特征， 非常适合研究细胞聚集物等样品。沿激发体积在多个方向上分组和 对齐的成对检测单元的互相关可测量主动运动分子的速度和方向， 如微流控系统中或血流中的荧光基团。
此外，每次测量时都会保存所有 32 个检测器元件的原始数据，这样 您就可以根据自己的需要，在实验的同时或者在后期对科学问题进行深入探索的时候进行针对性的分析。
Lightfield 4D对生物体进行瞬时高速体成像
要真正捕捉生命过程的本质，必须进行四 维成像，因为体积和时间对于研究生命系统都至关重要。Lightfield 4D 提供了独特的解决方案，能够在精准的时间点对整个体积进行成像，没有任何时间延迟。物镜与相机之间的微透镜阵列不会在不同时间点捕捉单个二维图像，而是一次性生成 37 幅独立图像，同时收集所有三维信息。每个不同的视图都提供了空间和角度信息，为通过去卷积处理方法生成 Z 轴序列图像奠定了基础。通过这种方式，Lightfield 4D 每 秒可生成 80 个体积的 Z 轴序列图像。
除了特色的高速体积采集能力，该方法对活体样品尤为温和。每次生成体积时只需单次照明，无需重复照明来捕获单个图像像素或二维图像以采集样品体积，从而大幅缩短了曝光时间。这一结合使 Lightfield 4D 成为了长时间捕获快速过程以及多个活体样品图像数据的理想方法。
生成的 Z 轴序列图像数据保存为 ZEN 软件支持的标准 .czi 文件格式，与在 ZEN 中创建的任何其他 Z 轴序列图像一样，均可使用相同的渲染和分析选项。为了确保研究的可重复性、可靠性和可信度，Lightfield 4D生成的 37 幅独立图像均会以原始数据的形式保存，供您随时访问。
透明化技术 来自透明样品的深层信息
透明化处理技术显著增加了生物样品（如 细胞团、类器官、组织切片、小鼠大脑、 整个生物体或器官）的光学穿透深度。透 明化处理过的组织变得几乎透明，透明化 物镜可进行调整以匹配透明介质和浸没介 质的折射率，从而提供清晰的对比度。使 用调节好的透明化物镜对透明化样品进行成像，能实现比多光子显微镜的成像深度 高出 6 倍，比传统激光共聚焦显微镜更高 出 60 倍的成像深度。
深层组织呈现高品质的结构信息将令您惊 叹不已。
利用基于蔡司 Axio Examiner 平台的 LSM 910 和针对不同透明化介质进行优化的特殊物镜，您可以观察深达 5.6 mm 的组织：
• Clr Plan-Apochromat 10× / 0.5 nd=1.38
• Clr Plan-Apochromat 20× / 1.0 Corr nd=1.38
• Clr Plan-Neofluar 20× / 1.0 Corr nd=1.45
• Clr Plan-Neofluar 20× / 1.0 Corr nd=1.53
蔡司冷冻关联工作流程 对接近原生状态的样品进行成像
冷冻条件下的 TEM 薄片制备和体成像
在酵母细胞内定位纺锤极体这种又小又罕 见的结构十分困难。而蔡司冷冻关联工作 流程可以让您在接近原生状态的情况下对 这种细胞结构进行准确的识别和成像。配 备 Airyscan 探测器的 LSM 使得这些结构更 容易辨识，因此可以对更多细节进行成像。 所有图像（从整个细胞的大范围概览到微 小结构的高分辨率图像）均可整理在一个 ZEN Connect 项目中，为后续在 FIB-SEM 中重新定位这些细胞结构提供所需的所有数据。
使用蔡司 Crossbeam，可以为冷冻电子断层扫描（Cryo-ET）制备已识别区域的 TEM 薄片，也可进行体成像。此外，蔡司冷冻关联工作流程解决方案可让您在图像采集后重新连接所有数据。Crossbeam 的图像或TEM 的断层扫描成像可与 LSM 数据相结合，并进行三维渲染。
ZEN 从样品到结果的全套显微软件解决方案
ZEN 是所有蔡司成像系统通用的用户界面。 对于简单的常规工作，ZEN 会引导您直接获得结果。对于复杂的研究实验，ZEN 可按照您想要的方式灵活设计多维工作流。无论您需要用显微镜做什么，直观的工具和模块都能帮助您完成任务：
• 使用智能自动化的工具采集图像
• 使用经过科学验证的算法处理图像
• 通过 GPU 驱动的三维引擎对大数据进行 可视化处理
• 通过基于机器学习的工具分析图像
• 关联光学和电子显微镜的图像数据
• 无损压缩数据，加快文件传输，节省存储空间消耗
arivis Pro 您的端到端科学图像分析平台
蔡司 arivis Pro 助您实现自动化的图像分析和可视化。借助传统方式或人工智能模型，无需亲自编写代码，即可轻松创建适 用于各种图像大小、维度或模态的流程。 arivis Pro 的核心特征是轻松处理超大图像文件。它能够支持并管理 30 多种商业文件格式，让您可以随时享受到 arivis 给您带来的便利。无论是简单还是复杂的分析任务， arivis Pro 均可提供预设置的分析流程和标准方案，当然，您也可以为您的特定目标定制专属分析流程。只需轻松一键，即可将相同的分析流程应用到其他数据集上， 获得定量和可重复的结果。提高下列及更多分析的效率：
• 高级三维分析
• 高内涵分析
• 细胞谱系分析及追踪
• 神经生物学：神经元追踪
