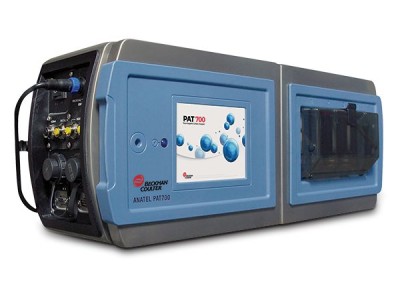

美国哈希公司/贝克曼公司在线TOC分析仪-PAT700,是一款非常经典的在线TOC分析仪,可准确地在线测量纯水、注射水的TOC值,并可在清洁验证的漂洗水环节进行漂洗水的TOC分析和检测。
PAT700 TOC分析仪是基于科学的风险管理的在线TOC分析仪,采用的是停流氧化技术,使用UV对样品水氧化并采用动态氧化终点侦测确保样品的完全氧化,并将检测到的数据显示在彩色显示屏上,并可以将TOC、电导率和温度这3个数据通过4-20进行远传。
特点和优势
采用OASIS(Onboard Automated Standards Introduction System)技术,确保校准和确效时标准品溶液的自动吸入。也可同时放置4个样品按顺序在实验室进行检测。
单个电导率探头检测氧化前和氧化后水样的电导率,采用TC-TIC=TOC方法测定。
专利的动态氧化重点侦测,确保完全氧化,符合Chp 2020,USP,EP2.2.44。
PAT700还提供了先进的诊断技术,对紫外灯进行强大检测并判断其使用极限。
两个紫外灯,一备一用,可自动切换,确保仪器无论在任何时候不停机检测。
可在线,可便携使用。
外壳为316L不锈钢材质。
输出包括2个RS232,可同时输出TOC、电导率和温度3个参数,另外还有一个串行打印机输出接口、一个USB和以太网的MODBUS TCP。
符合2020版中国药典和,USP,和EP2.2.44和2.2.38。
技术参数
| TOC | |
| 测量范围 | 0.5
- 2,000ppb(以碳计) |
| 显示分辨率 | 0.1ppb |
| 准确率 | ±3ppb 或 ±5%,取大者 |
| 重复性 | ±0.3ppb 或 ±1%,取大者 |
| 检测限 | 0.5ppb |
| 输入电导率 | 0.2μS/cm 对所有水,1.0μS/cm 对中性水,5.0μS/cm 对带CO2作为 的电导率种类 |
| 电导率 | |
| 电导率范围 | 0.05
- 150μS/cm(@25℃) |
| 显示分辨率 | 0.01μS/cm |
| 电导率准确度 | ±2%全范围(非补偿电导率) |
| 可用的电导率报告模式 | 温度补偿到25℃,或非温度补偿 |
| 可用的电阻率报告模式 | 温度仅补偿到25℃ |
| 电阻率 | 电阻率范围0.2 -
1.8MΩ-cm(@25℃) |
| 显示分辨率 | 0.01 全范围 |
| 温度 | |
| 环境温度范围 | 10-40℃ |
| 测量准确度 | ±0.5℃ |
| 样品水温度范围 | 1~95℃ |
| 显示分辨率 | 0.1全范围 |
| 物理参数 | |
| UV灯 | 2个,带UV检测技术 |
| 界面/显示 | 彩色触摸屏 |
| 海拔 | 4,000m |
| 用户I/O接线 | 3个,3/4-英寸 导管开口或快速开管接头 |
| 标准品溶液系统 | 机载,自动标准品溶液吸入系统 |
| 尺寸 | (OASIS)59.7宽 x 22.9深 X
25.4高 |
| 重量 | 13.6kg |
| 样品进入流量率范围 | 60毫升/分钟 - 300毫升/分钟 |
| 样品进入压力范围 | 10 - 100psi(69 - 690kPa) |
| 通讯 | |
| 模拟输出 | 3 x 4-20mA 输出,用户配置TOC,电导率(非温度补偿)和样品温度 |
| 数字化输出 | 4 x 数字化输出,用户配置user configurable(用于报警等) |
| 数字化输入 | 2 x 数字化输入(用于远程控制) |
| 合规 | |
| 安装类别 | II |
| 污染等级 | 2,IEC 61010-1 |
| CE 合规性 | EN61010-1 和 EN 61326 |
| 安全等级 | ETL,符合 UL 61010-1 和 CSA 22.2 No.61010-1 |
| 防水等级 | 导管版本:IP56;快接版本:IP46 |
| 药典合规性 | ChP
2020〈0682〉,USP〈643〉,USP〈645〉,JP2.59,EP2.2.44 |
| 新特点 | |
| CIP | 可选模式,用于CIP分析 |
| 双流选项 | 切换或可编程的流体切换 |
| 数据偏移取样 | 填充偏移瓶的最小流量=160mL/min |
| 红锈检测 | 识别红锈造成的氧化池污染 |
