高精度、高性能快速检测
静态重复性最高可达1μm，支持多种信号输出，可实现测距、段差、厚度等多种高精度应用场景的在线检测
应用场景

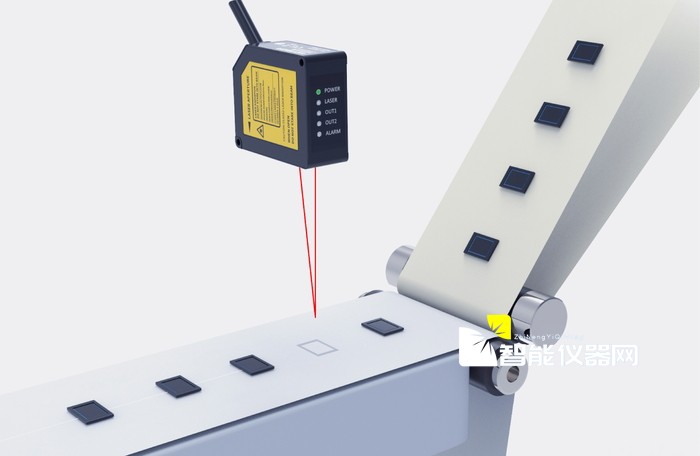

（1）芯片叠料，有无检测

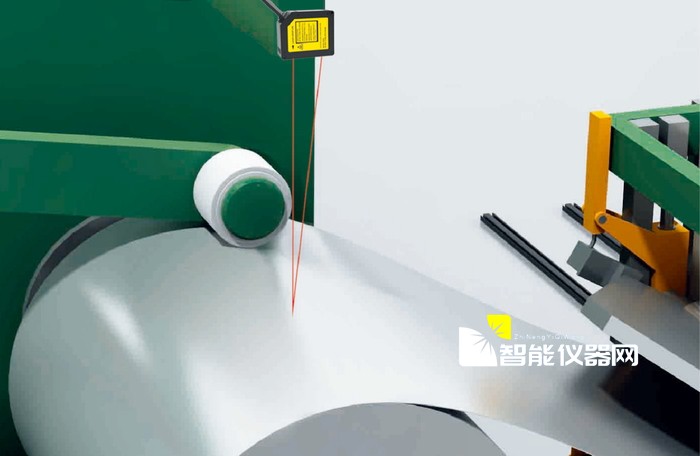

（2）卷料直径监测

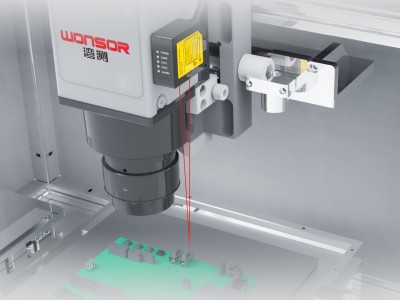

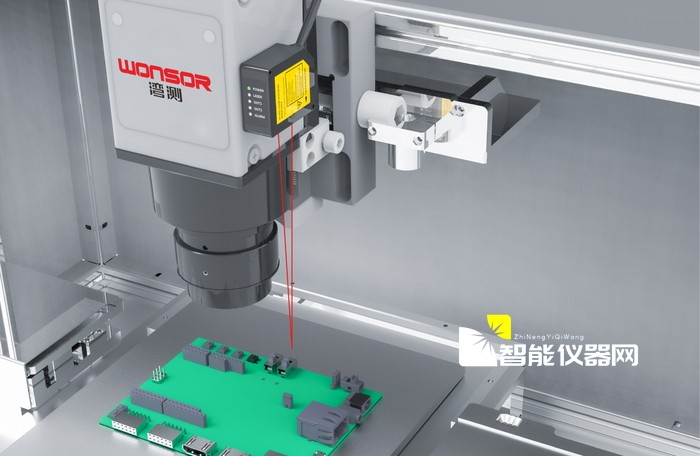

（3）视觉系统CCD高度辅助定位
技术参数

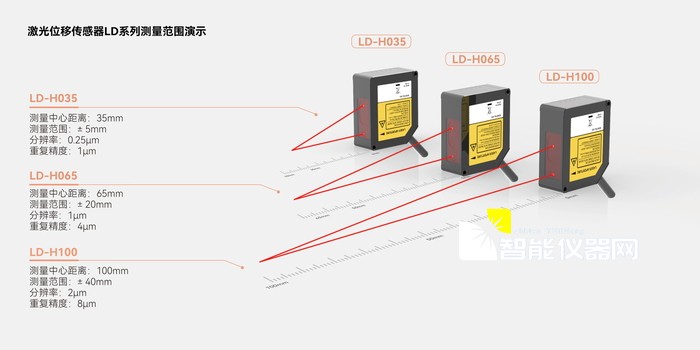

| 型号 | LD-H035 | LD-H065 | LD-H100 | |||
| 测量中心距离 | 35mm | 65mm | 100mm | |||
| 测量范围 | ±5mm | ±20mm | ±40mm | |||
| 分辨率 | 0.25μm | 1μm | 2μm | |||
| 重复精度*1 | 1μm | 4μm | 8μm | |||
| 线性度 | ±0.1%F.S. | ±0.1%F.S. | ±0.1%F.S. | |||
| 温度特性 | 0.05%F.S./℃ | |||||
| 光源 | 可视半导体激光波长650nm,1mW,2类激光 | |||||
| 光斑类型*2 | 小光点 | 宽光点 | 小光点 | 宽光点 | 小光点 | 宽光点 |
| 光斑尺寸 | Φ55μm | 55*1600μm | Φ150μm | 150*1600μm | Φ220μm | 220*1600μm |
| 受光器件 | CMOS图像传感器 | |||||
| 电源电压 | 12V~24VDC±10% | |||||
| 消耗电流 | 100mA以下 | |||||
| 输入 | 脉宽触发，外部触发 | |||||
| 模拟电压输出 | 输出范围:0V~10V输出阻抗:100Ω | |||||
| 模拟电流输出 | 输出范围:4mA~20mA负载阻抗:≤300Ω | |||||
| 通讯接口 | RS485,modbusRTU,RS422 | |||||
| 采样频率 | 2000Hz,1000Hz,500Hz,200Hz可调 | |||||
| 防护等级 | IECIP67 | |||||
| 使用环境照度 | 受光面照度白炽灯10000Lux | |||||
| 环境温度范围 | 工作时:0℃~+50℃保存时:-15℃~+70℃ | |||||
| 环境湿度范围 | 工作时:35%~85%RH保存时:35%~85%RH | |||||
| 振动 | 10~150Hz双振幅0.7mm三轴方向 | |||||
| 抗冲击 | 300m/S²六个方向各三次(上下,左右,前后) | |||||
| 材质 | 本体外壳PBT,光学支架PPS,电缆PVC | |||||
| 连接方式 | PVC线缆14PIN屏蔽线,标准长度50mm,延长线需单独配置 | |||||
| 重量 | 约120g | |||||
