VY系列涡街流量计

涡流型的测量原理是，在流中柱状物体后面产生的卡门涡的频率与流速成正比。可以测量液体、气体和蒸汽。与节流流量计相比，我们的涡街流量计具有结构简单、量程宽、成本低等优势。我们的涡街流量计具有独特的传感结构，集成了涡街脱落杆和涡街传感器，以及我们独有的信号处理技术，可实现从高温流体到低温流体的长期稳定流量测量。带有一体式减速器（收缩管和膨胀管）的减速器类型适用于季节性流量波动较大的管道，例如蒸汽供应管道。涡旋开口杆内置温度传感器的多变量型可轻松测量质量流量和能量流量。涡街流量计也适用于测量具有这些特性的蒸汽流量。

横河电机的涡街流量计VY系列采用两项关键技术开发，即数字技术和继承来自YEWFLO系列的独特结构。
利用数字技术实现远程维护和自我诊断，以便轻松检查设备的健康状况。独特的结构提供了鲁棒性和长期稳定的测量。
VY系列支持SIL2、本地防爆等多种标准。
它具有温度压力补偿、能量计算等多种计算功能。
VY系列有助于客户工厂的高效及有计划的运行。

VY系列概况

数字化

支持高效和有计划的工厂运营
在有大量设备运行的工厂中，需要根据设备状况进行高效和系统性的维护活动。

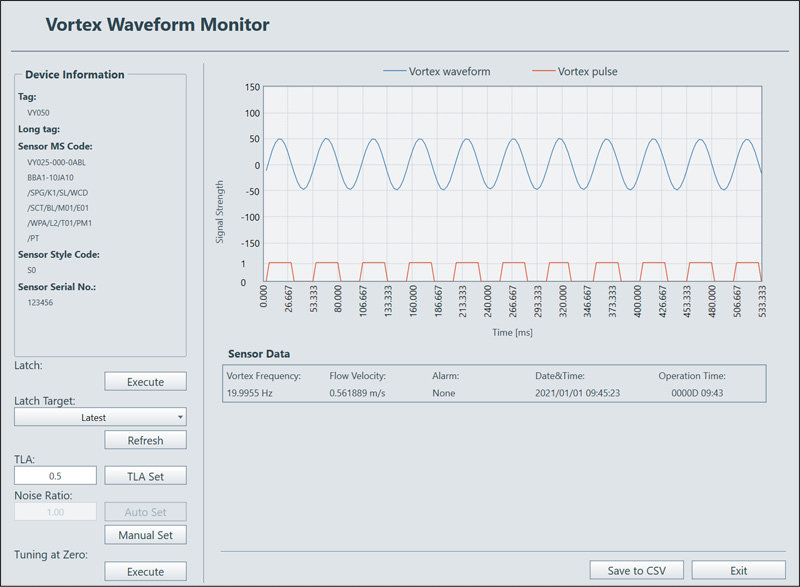

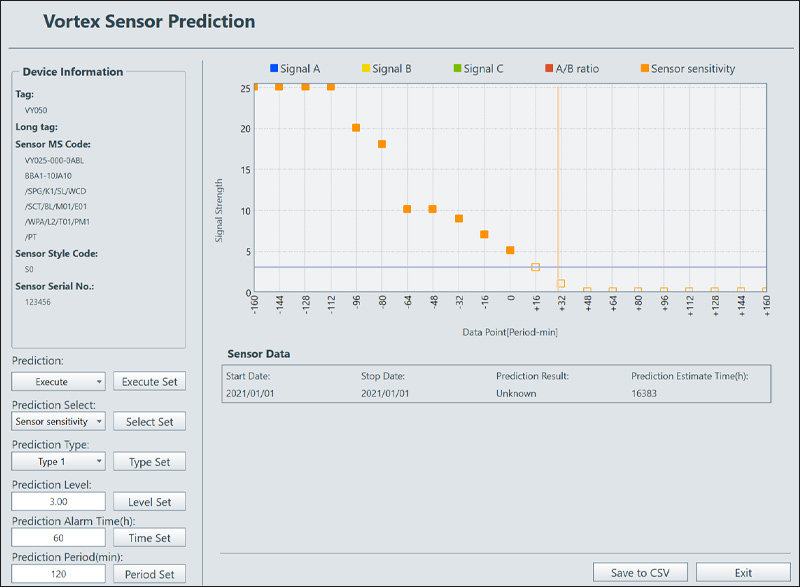

VY系列通过进一步推进内部信号数字化，配备了完整的设备自诊断功能，包括发生体和传感器元件。这提高了可靠性，包括安全仪表回路的可靠性（符合SIL2）。远程维护功能允许从仪器室的计算机上轻松检查设备的健康状况，无需前往现场。横河涡街流量计的免维护性已被公认，通过增强的自诊断和远程维护功能，实现涡街流量计的状态维护。

继承

测量稳定，可维护性高

VY系列继承了YEWFLO系列独有的可靠且经验证的检测结构。
它是一个带有两个流量传感器和一个内置温度传感器的可拆卸涡流发生体。这种结构带来了坚固性、长期稳定性、较短的面间距和缩短的上游直管长度。
即使需要维护，例如由于工艺干扰，也无需从管道上拆除整个流量计。可以对涡流脱落器进行部分清洁和更换。此外，通过配备的两个传感器元件的独特结构进行数字信号处理，有效消除了管道振动。
由于独特的检测结构和面间距长度与之前的YEWFLO系列兼容，因此VY系列可以安装在同一位置，无需额外的管道工作。

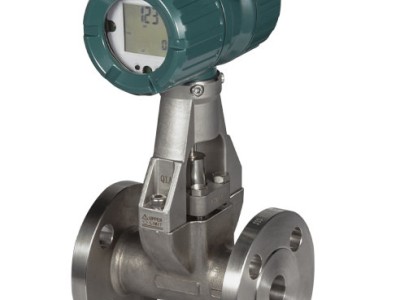

通用类型

该类型是VY系列的基础类型。
该模型可以测量液体、气体和蒸汽的流量。横河有一系列高达400 mm的产品尺寸。过程温度范围为-40℃至+250℃，过程压力范围可达ASME Class900。接液部件的材料由不锈钢或镍合金制成，且符合防爆和SIL2等通用的规定。
模拟输入功能（HART7，当选择模拟输入规格时）用于支持液体、气体和蒸汽的质量流量和热量流量等计算功能*。
VY系列采用数字技术实现自我诊断和远程维护。
*：内置饱和过热蒸汽表

通用规格

通用型一般规格书

内置温度传感器类型

这种类型的流量计在发生体（涡流发生器）中带有内置温度传感器（Pt1000），可同时测量过程流体温度。
尺寸从25毫米到300毫米。可与高温型和缩径型组合使用。它涵盖了范围广泛的流体测量。
测量出来的温度可用于温度补偿。此外，与模拟输入信号（如压力…）相组合，可以支持更准确的流量测量。

高温型/低温型

这些类型使用高温/低温环境所需的材料和传感器。
高温型的尺寸从25mm到400mm，可测量高达+450℃的高温流体（内置温度传感器型可测量最高+400℃）。
低温型的尺寸是从15mm到100mm，可测量-196℃的低温流体。
可以选择一体式或远程式两种类型。

高温型一般规格书

低温型一般规格书

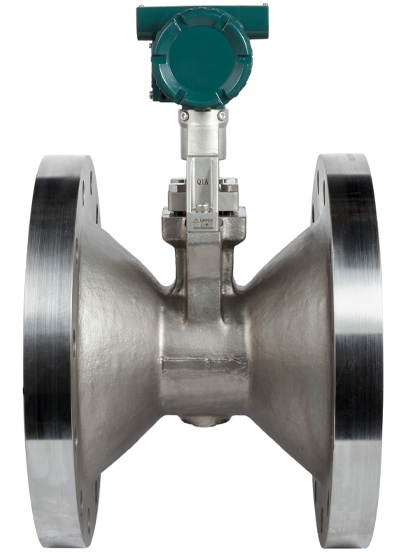

缩径型 （缩小1或2档口径）

这种类型的结构中，传感器的上游侧和下游侧都与异径管（缩径管和膨胀管）集成在一起。它适用于随季节变化，轻松更换流量波动较大的管线。
有两种缩径孔类型，1档缩径和2档缩径。法兰型的尺寸可达200mm，它可与内置温度传感器型和高温型/低温型相结合，用于广泛的流体测量。

缩径型一般规格书（缩小1或2档口径）

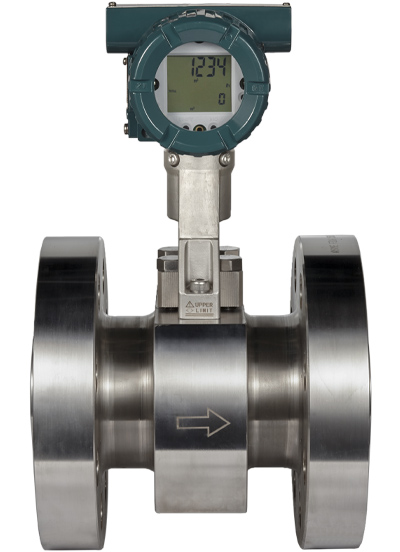

高压型

这种类型是一种尺寸缩小型，其法兰压力等级为ASME 1500级。坚固的结构使其即使在高压的恶劣环境下也能实现稳定的测量。
尺寸从25毫米到150毫米，与通用型传感器结合使用。

高压型一般规格书

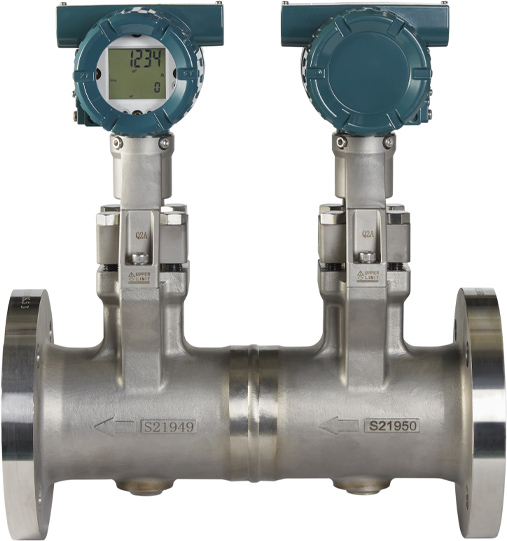

双传感器型

该类型为双传感器（焊接）型，其法兰压力等级高达ASME 900级。这两个串联连接的装置结构是要求高可靠性应用的理想选择。
尺寸从15毫米到200毫米，与多种类型的传感器结合使用。

双传感器型一般规格书
