概述

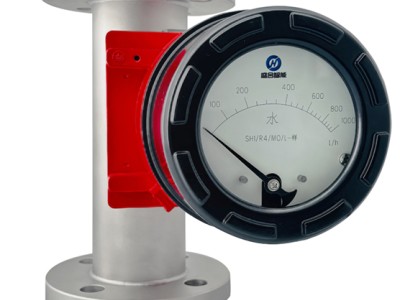

就地转子流量计是全金属结构设计，短行程，便于安装。产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。
主要技术参数
仪表型号 | SHF | ||
测量范围 | 下量程 | 1～10L/h水，0～0.7m3/h Air at ATP | |
上量程 | 20～200m3/h水，400～4000m3/h Air at ATP | ||
量程比 | 10：1 | ||
准确度等级 | 就地型 | ±1.5%，±2.0% ，±2.5% | |
防护等级 | IP65 IP67 | ||
公称压力 | DN15-DN50 4.0Mpa | ||
DN80-DN200 1.6Mpa | |||
介质温度 | 就地型 | -40℃～+300℃ | |
环境温度 | 就地型 | -40℃～120℃ | |
连接形式 | 法兰链接 标准HG/T20592-2009 | ||
卡套连接 | |||
防爆标志 | ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 | ||
主体材质 | 304S，316L，不锈钢衬PTFE，其它 | ||
安装形式 | 1 | 垂直安装形式，流体流动方向，自下向上 | |
2 | 垂直安装形式，流体流动方向，自上向下 | ||
3 | 水平安装形式，流体流动方向，自左向右或自右向左 | ||
4 | 底侧安装形式，流体流动方向，底进侧出 | ||
5 | 侧侧安装形式，流体流动方向，侧进侧出 | ||
指示器 | M0 | 现场就地瞬时流量指示（指针式） | |
M1 | 现场就地瞬时流量指示（指针式），带上下限位警报 | ||
