产品简介

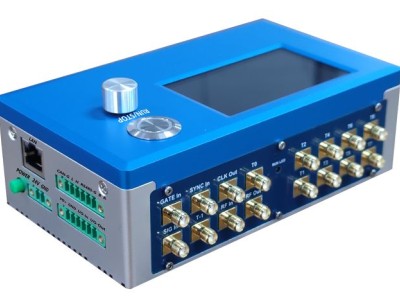

DH-DTG-8是一款紧凑型的定时脉冲信号发生器，特别适合系统或设备OEM应用。其具备8个通道脉冲信号输出，各个通道信号宽度、延时、频率、驱动电压等参数数字可调。仪器支持内外时钟设置，内嵌超低温漂晶振。
DH-DTG-8通道间延时设置最高精度≤10ps，最小脉冲宽度可达10ns，通道间时间抖动≤30ps，脉冲上升沿≤1.5ns。
DH-DTG-8支持硬件定制和软件定制开发；开放通讯协议及API，支持C++\C#\Labview等主流平台二次开发。
产品特点
· 延时精度≤10ps；
· 时间抖动≤30ps；
· 支持多台延时器级联；
· 支持门控和单脉冲触发；
· 支持单发多发控制输出，多发脉冲数量可设置。
产品参数
| 内部时钟 | 100MHz±0.1ppm(TCXO) | 外部输入时钟频率 | 20~100MHz(≥300mV@阻抗50Ω) |
| 通道总数 | 8 | 高精度通道 | 4（支持4组重频输出） |
| 高精度精度 | ≤10ps | 低精度通道 | 4（支持4组重频输出） |
| 低精度精度 | ≤2.5ns | 延时 | 0~1000ms |
| 脉冲宽度 | 10ns~100ms | 内触发频率 | 0.1Hz~5.0MHz |
| 高精度通道间抖动 | ≤30ps(8h@25℃) | 低精度通道间抖动 | ≤50ps(8h@25℃) |
| 输出 | 5.0V/9.0V@阻抗1MΩ；2.5V/4.5V@阻抗50Ω | 上升时间 | 1.5ns（典型值） |
| 外触发频率 | 0.1Hz~1.0MHz（上升沿触发，≥1.5V@阻抗50Ω） | 单脉冲触发 | 1个（上升沿触发，≥1.5V@阻抗50Ω） |
| 门控输出 | 1个（高电平有效，≥1.5V@阻抗50Ω） | 多脉冲输出 | 1~65535发可设置（远程配置，支持硬件触发和软件触发） |
| 电源 | 24V DC(≤50W) | 触摸屏 | 3.5英寸电容触摸屏（分辨率800×480） |
| RS485 | 1个（隔离接口；仪器配置或系统控制应用） | 以太网LAN | 1个（仪器配置或系统控制应用） |
| CAN | 1个（隔离接口；仪器配置或系统控制应用） | 开关量输入 | 1个（干节点输入） |
| 开关量输出 | 1个（继电器触点输出） | 模拟量输出 | 1个（0~5V或0~10V模拟量输出） |
| 外形尺寸 | 163(D)x100(W)x54(H)mm |
