主要特点
带宽：4 GHz 至 16 GHz
最大采样率：40 Gsample/s
最大存储深度：每通道 3 Gpoints
最高 16 位分辨率
所有触发类型均支持全带宽
实时信号完整性

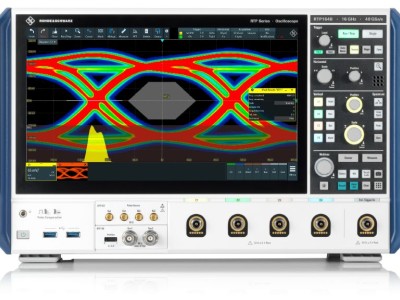

R&S®RTP 高性能示波器将优异的信号完整性与波形捕获率相结合。它结构紧凑，内部集成定制化的前端 ASIC 和实时处理硬件，能够以全新的速度执行准确测量。
波形捕获率高达 750,000 波形/秒，可快速查找故障
高精度数字触发，无带宽限制
实时去嵌，用于触发和快速波形捕获
紧凑设计，静音运行，适用于任何实验室环境
+/-0.25 dB 平坦频率响应，实现准确测量
R&S®RTP示波器集成多种仪器功能，可在同一台仪器上进行 时间相关性调试。R&S®RTP还集成了MSO功能、任意波形 发生器、16 GHz差分脉冲源以及多路18位高精度电压和电流通道，是一款功能强大的调试工具。R&S®RTP示波器将所有 功能集成于紧凑的仪器内部，其工作噪音极低，适用于所有实验室应用环境。
高性能模拟ASIC
测量准确性在很大程度上取决于信号路径上的组件，例如放大器、采样器和模数转换器。罗德与施瓦茨借助其多年的专业技术，设计出一流的模拟集成电路。用户可受益于仪器的低噪声、更高测量动态范围以及不受温度影响的稳定测量结果。
先进的多芯片模块
罗德与施瓦茨使用多芯片模块集成多种不同的先进技术，实现出色的前端性能。端接电阻器是实现信号完整性和耐用性的关键组件，它采用专有技术制造而成，并经过激光微调以实现精确的输入匹配。
最快处理速度——ASIC
出色的波形捕获和处理速率有助于快速检测罕见的信号故障，并确保仪器在操作过程中的快速响应。高度集成的罗德与施瓦茨ASIC能够运行多个并行处理，显著缩短了盲区时间。
实时去嵌和高级触发
R&S®RTP直接在模数转换器后使用功能强大的处理组件对被测设备的传输路径进行实时校正。独特的罗德与施瓦茨数字触发系统可基于补偿后的数字样本进行触发判定。即使激活实时去嵌并针对全带宽范围内已补偿信号进行精确触发，用户仍然能够获得出色的波形捕获率。
噪声极低，结构紧凑
R&S®RTP仪器平台专为较小工作台空间和最低噪声环境而设 计。对于此类高度集成的仪器，功耗管理至关重要。精密的温度管理措施包括采用专门的硬件设计、先进的头部扩展概念以及出色的气流设计。实验室用户将获得一台结构紧凑、 噪声极低的仪器。
优异的前面板设计
12. 1"高分辨率电容触控屏嵌入在精密成形的铝制前面板内。这种质量可靠、使用寿命长的设计可确保触控屏的精确操控，即使是屏幕角落位置也同样如此。通道输入端和前面板对应位置均配有彩色LED，可以直观地指导用户操作。罗德与施瓦茨图形用户界面上的关键创新（例如智能网格和单位注释）已成为备受欢迎的行业标准。
实时信号完整性
高性能前端
平坦的频响和出色的SFDR，可实现精确快速的测量
R&S®RTP的输入组件可确保高测量准确度，无需在后处理过程中进行耗时的测量校正。用户可以凭借其超过750000波形/秒的业内一流捕获率得到可靠测量结果。
R&S®RTP具备平坦的频率响应、出色的有效位数以及优异的无杂散动态范围（排除谐波时超过 60 dBc），因此非常适用于高速信号和宽带射频应用的精确测量。
输入灵敏度可达2 mV/div，适用于小信号测量
该示波器具有低至2 mV/div的出色垂直输入灵敏度，并且无 需使用软件放大或限制最大测量带宽，因此非常适用于测量小信号。
结合精密的屏蔽设计以及大于50 dB的通道隔离度，可以确保极其准确的多通道测量。
出色的温度稳定性，确保测量结果一致性
R&S®RTP前端设计经过优化，直流漂移近乎为零，并具备出色的温度稳定性。测量过程中无需更新校准，可确保不间断测量。R&S®RTP采用严苛的温度控制，可以确保获得稳定的测量结果。调速风扇将噪声维持在极低水平。
极低固有抖动
模数转换器的采样时钟经过优化，具备较低的固有抖动。它使用恒温晶体振荡器（OCXO）作为时钟参考，可以确保高达2 Gsample超大存储深度的采集具备长期抖动稳定性。
实时去嵌
实时去嵌，快速获取结果
R&S®RTP直接在模数转换器后采用灵活的滤波器结构，提升了传统的示波器去嵌功能，可以确保实时波形校正。在后处理过程中对捕获的波形进行去嵌操作时，该示波器具备测量 速度和仪器响应能力方面的优势。
借助实时去嵌，R&S®RTP可以维持超过750000波形/秒的最大捕获率。用户能够快速完成偶发性信号故障搜索和眼图分析等调试任务。
校正串联信号路径
串联信号路径模块可用于进行去嵌。该模块可使用S参数进行描述；S参数可通过模拟获取，或使用矢量网络分析仪进行测量。也可以使用R&S®RTP-B7脉冲源选件测量完整信号路径的传输损耗。对于这两种方法，去嵌软件都会自动针对整体系统响应计算校正滤波器。
针对校正信号进行触发
借助R&S®RTP，用户第一次可以针对校正信号进行触发，并对真实设备特性进行调试。独特的数字触发系统使用模数转换器和实时去嵌滤波器处理之后的采样点进行触发判定。由于测量路径的失真影响已被消除，因此可以针对真正的设备信号进行触发。
针对差分信号的实时数学运算
R&S®RTP直接在实时去嵌之后和触发系统之前采用运算模块。该模块支持任意两路输入通道的加减计算和共模计算。 因此，它可以针对差分信号进行快速分析，包括针对差模或共模电压的触发。此外，运算模块还可以针对输入信号进行反转。
所有触发类型支持全带宽
R&S®RTP强大的触发系统超越了传统高性能示波器的局限。 除边沿触发外，脉宽、欠幅以及建立/保持等高级触发类型同样支持仪器全带宽。这样能够快速隔离高频信号分量。触发灵敏度范围为0 div至5 div，在高分辨率模式下，触发分辨率可扩展至最高16位。用户能够可靠地触发微小的信号细节。
基于硬件加速的处理，快速获取结果
波形捕获率超过750 000波形/秒，能够快速查找信号故障
在标准操作模式下，R&S®RTP示波器每秒可以处理并显示超过750000个波形。用户可以快速可靠地检测偶发性异常信号。这种波形捕获率在高性能示波器中很罕见。该示波器甚至可以在启用缩放或光标测量的同时实现出色的波形捕获率。
16位HD模式增加实时分辨率
低噪声前端和单核模数转换器是R&S®RTP示波器具备一流测量准确度和动态范围的基础。高分辨率模式（HD模式）激活模数转换器后的可配置低通滤波器。基于硬件的滤波器可以实时降低噪声，有效提高信噪比。用户可以调整滤波器带宽，并逐步提高垂直分辨率。200 MHz带宽条件下可以实现最高16位分辨率。
采用罗德与施瓦茨16位HD模式，数字触发系统也可提高分辨率，从而能够触发最微小的信号细节。
全面的分析工具：抖动和噪声分析
强大的基础抖动分析功能
R&S®RTP-K12选件为R&S®RTP示波器提供多种基础抖动分析功能。周期间抖动和时间间隔误差（TIE）等自动化抖动测量非常重要，有助于针对时钟和数据信号进行抖动分析， 以及借助轨迹、长期趋势和轨迹 FFT 等其他工具进一步查看信号细节。例如，用户可以对周期间抖动测量轨迹进行 FFT分析，从而确定频率干扰。
借助抖动和噪声分解深入洞察系统
详细了解发射机接口的各抖动和噪声成分，以对抖动和噪声容许量进行特性测量并确定故障的根本原因。R&S®RTP-K133和R&S®RTP-K134选件可将抖动和噪声分解为随机抖动/噪声（RJ/RN）和确定性抖动/噪声， 例如数据相关抖动/噪声（DDJ/DDN）、周期性抖动/噪声 (PJ/PN）或其他有界不相关抖动/噪声（OBUJ/OBUN） 。罗德与施瓦茨分解算法计算阶跃响应，该响应对发射系统的确定性行为进行全面的特性分析。即使信号序列相对较短，用户也可以获得准确的测量结果。 R&S®RTP-K133和 R&S®RTP-K134选件还提供附加功能，可以重建综合眼图， 并针对选定成分计算并显示误码率浴盆曲线，以了解各成分 与整体系统行为的相关性。在深入分析中，各抖动和噪声成分可以直方图、轨迹和频谱视图的形式显示。
自动化一致性测试
使用R&S®ScopeSuite实现轻松配置和自动化控制
R&S®ScopeSuite是一款通用的一致性测试软件，可以在 R&S®RTP示波器或单独的Windows电脑上运行。该软件可以控制R&S®RTP的测量设置和测试顺序，并指导用户完成所有选定测试项目。借助详细的图示说明，用户可以轻松地连接示波器、探头、测试夹具和被测设备。用户还可以轻松配置用户数据、测试装置设置以及自定义测量报告内容。限值编辑器可用于调整测试限值。
灵活地执行测试
对于产品研发期间的调试或稳定性验证测试，用户可以重复单个测试项或多个测试项。可以针对每次重复测试调整测试限值和其他参数。
使用可配置报告记录结果
记录测量结果是一致性测试的一个重要部分。R&S®ScopeSuite提供多种文档记录功能。用户可以在合格/不合格结果中添加测量详情和屏幕截图。可用的输出 格式包括PDF、DOC和HTML。
频域分析
多通道频谱分析
R&S®RTP示波器可在多达四路并行通道上提供快速响应的 FFT分析功能。低噪声前端和模数转换器具有高有效位数， 可提供出色的无杂散动态范围，即使是微小信号也能识别。
轻松完成频谱分析设置
用户只需输入典型参数，即可配置R&S®RTP的频谱分析功能：中心频率、频率范围和分辨率带宽（RBW）。RBW设 置可不受水平时基设置的影响。用户可以选择配置窗口类型、FFT 重叠、选通和刻度参数等。
频域中的区域触发
R&S®RTP示波器提供可用于频域的区域触发功能。频谱显示中能够以图形方式定义多达八个区域，并可用于触发示波器。典型应用包括快速检测和分析无用辐射、跳频模式和雷达脉冲串。
瀑布图：显示一段时间内的功率和频率变化
R&S®RTP-K37瀑布图选件可以分析频域中的时变信号。瀑布图可以直观显示功率和频率随时间的变化。用户可以借助此功能快速分析调幅/调频信号，以及雷达和跳频系统信号。

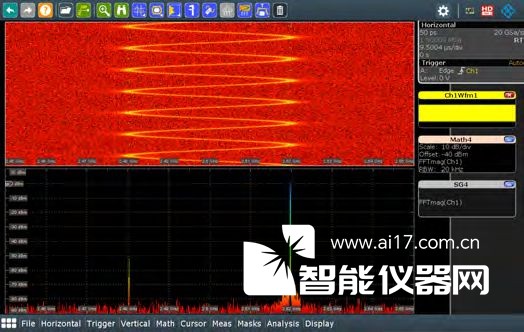

使用瀑布图显示功能分析并显示调频信号的功率与频率随时间的变化
对数显示
对于EMI调试等测量，频率轴的对数刻度可以有效显示多个数量级数值。R&S®RTP-K37瀑布图选件为频谱和瀑布图显示提供此功能。

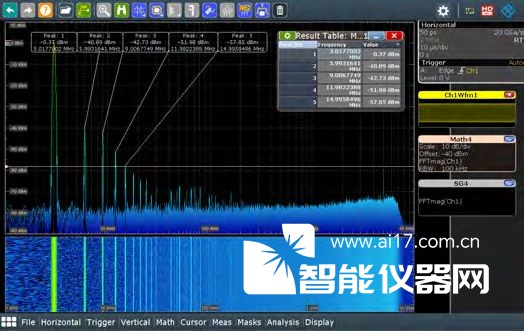

在对数轴上显示EMI测量结果
自动峰值列表测量
要分析设备的谐波和互调分量，必须测量每个峰值的功率和频率。R&S®RTP-K37选件可以自动执行峰值列表测量。每个峰值都单独进行测量，并直接显示在测量图表中，也可以选择显示在表格中。峰值在频谱显示中进行标记。此外还显示频率和功率信息。

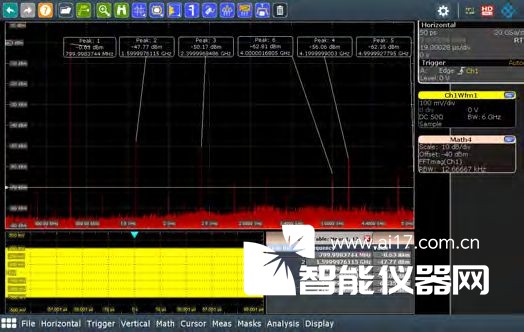

使用自动峰值列表测量分析谐波和互调分量
宽带射频信号分析
精确的宽带射频信号分析
R&S®RTP可以精确执行高达16 GHz的多通道宽带射频测量。对于射频载波频率介于50 GHz至110 GHz的测量，将 R&S®RTP与R&S®FS-Zxx谐波混频器相结合，可实现高达 6 GHz的分析带宽。
R&S®RTP具备出色的射频特性。它具有–157 dBm（1 Hz） 灵敏度以及111 dB动态范围，可以准确分析射频信号。
频谱视图、瀑布图以及时间测量轨迹显示等R&S®RTP示 波器通用功能与强大的触发系统相结合，能够快速、直观地分析射频信号。对于脉冲和调制射频信号分析，可以将 R&S®RTP、R&S®RTP-K11 I/Q接口选件以及R&S®VSE矢量信号分析软件搭配使用。
将调制信号转换为 I/Q 数据
R&S®RTP-K11 I/Q接口选件可显著简化调制信号的分析， 将调制信号转换为I/Q数据。这可以节省存储深度并延长最长捕获时间。
I / Q 数据可使用专用的R&S®VSE矢量信号分析软件或 MATLAB®等自定义工具进行处理。
高级射频信号分析
R&S®VSE矢量信号分析软件可以分析复杂信号，例如脉冲雷达信号和数字调制信号。此软件提供丰富的分析工具， 可用于调试并优化电路设计。R&S®VSE具备通用的I/Q分析和模拟解调功能。它还能提供其他选件，例如脉冲和瞬态分析，以及强大的矢量信号分析。R&S®VSE软件可以直接在 R&S®RTP或外部电脑上运行。
只需在R&S®RTP上安装和运行R&S®VSE的用户，可以选用 高性价比的替代方案，即示波器专用的R&S®VSE-KTxxx选 件。该类选件选件包含了R&S®VSE核心功能，但是仅可运行在购买此选件的设备上。
