更快、更亮、更多功能

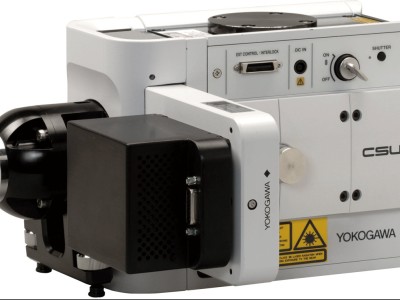

CSU-X1是CSU系列的高速型号，是活细胞成像的强大工具。
扫描速度高达2,000 fps
微透镜增强Nipkow磁盘扫描
带六个滤镜位置的滤光轮（高端型号）
可更换的分色镜块和发射滤光片

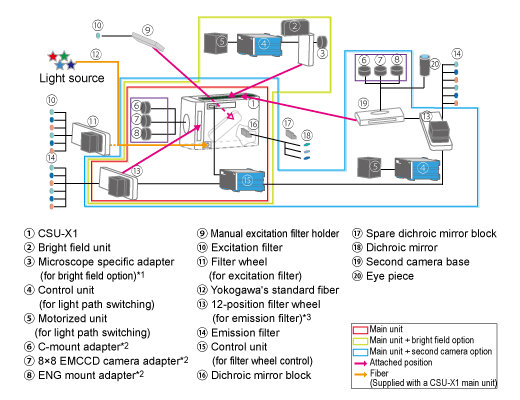

3种配置：单相机型号、双相机型号、明视野型号
CO2排放量减少40%
微透镜增强Nipkow转盘扫描技术的原理
一个包含约20,000个针孔的Nipkow转盘和一个包含相同数量微透镜的转盘（用于将激发激光聚焦到每个对应的针孔中）用电机进行机械固定，旋转时，用约1,000束激光快速光栅扫描视场。针孔和微透镜图案采用横河电机的专有设计，以优化光栅扫描。使用CSU-X1进行多光束扫描不仅可以提高扫描速度，还可以显著降低光漂白和光毒性，因为多次激发只需要样品上较低水平的激光功率即可激发荧光。
更快
扫描速度高达2,000fps
横河电机专有的具有六个滤镜位置的滤光轮以33毫秒的速度移动到相邻位置，这是相对较快的速度。
更亮
使用新开发的光束整形透镜，可将激发功率效率提高一倍，允许使用较低功率的激光器，并可以减少相机曝光时间。
通过将背景噪声降低三分之一，可将信噪比提高三倍，扩展真正微光成像的能力。通过使用非常高效的分色镜和发射滤光片，图像显著变亮。
更多功能 - 双相机选项
用户可以使用两个相机同时对两个不同的发射范围进行成像，也可以选择性地使用安装的更适合当前实验要求的两个相机之一。对于每个相机端口，用户可以选择安装高速滤光轮（可选）。除了标准的C-mount适配器外，还提供用于8X8 EMCCD相机和F-mount相机的适配器（可选）。
更多功能 - 明视野路径选项
它允许用户使用一台相机通过CSU-X1进行共聚焦成像和通过旁路光路进行明视野（非共聚焦）成像。
更多功能 - 可更换镜块和可更换滤光片
易于更换的分色镜块和发射滤光片。
高端型号（6位滤光轮）
高端型号（12位滤光轮）
| 主机*1 | 主机 + 明视野*2 | 主机 + 双相机*2 | |
|---|---|---|---|
| 共聚焦扫描方式 | 微透镜增强Nipkow转盘扫描 | ||
| 扫描速度 | 选择：1,500～5,000rpm（标准） 1,500～10,000rpm（高速）*3 | ||
| 外部同步 | 通过脉冲信号实现扫描速度同步 输入：TTL 300Hz ～ 2KHz 对应于Nipkow转盘旋转速度 1,500～10,000rpm*3 | ||
| 激发波长 | 405～647nm | ||
| 另一端口 | - | 明视野 | 双相机 |
| 分色镜 | 可选*4 | ||
| 分色镜切换 | 自动3通道 （可更换分色镜块） | ||
| 激光束输入 | AFC连接器（抛光8度） | ||
| 光纤 | 横河电机的标准单模保偏光纤*5 | ||
| 滤光轮 （发射侧） | 带六个滤镜位置的滤光轮 | ||
| 发射滤光片 | 可选*4 | ||
| 操作面板 | 打开/关闭激光快门 | ||
| 外部控制 | 经由控制单元的RS-232C接口 | ||
| 显微镜支架 | C -mount适配器 | ||
| 操作环境 | 15～40℃ / 20～75%相对湿度 | ||
| 能耗 （主机） | 24VDC 最高1A | ||
| 能耗 （AC适配器） | 输入：100-240VAC±10％, 50或60Hz±3Hz, 最高75W 输出：24VDC 最高2.5A | ||
| 外形尺寸 *6 | 175(W)×328.5(H)×301.5(L)mm | 175(W)×328.5(H)×301.5(L)mm | 175(W)×328.5(H)×301.5(L)mm |
| 重量*7 | 8.9kg | 11.7kg | 13.0kg |
*1 提供一个控制单元（用于滤光轮）和一个滤光轮。
*2 提供两个控制单元（滤光轮和明视野各一个）和一个滤光轮。
*3 可选
*4 不包括滤光片（激发滤光片、发射滤光片、分色镜）。如有需要，请提前咨询。
*5 随每个CSU-X1主机一起提供。
*6 不包括突出部分。包括滤光轮。
- 308.5(W)×328.5(H)×213.4(L)mm *1 提供一个控制单元（用于滤光轮）和一个滤光轮。主机 *1 主机 +
明视野*2主机 +
双相机*2共聚焦扫描方式 微透镜增强Nipkow转盘扫描 扫描速度 选择：1,500～5,000rpm （标准）
1,500～5,000rpm （高速）*3*4
1,500～10,000rpm （高速）*3*4外部同步 可选*4 激发波长 405～647nm 另一端口 明视野 双相机 分色镜 可选*5 分色镜切换 手动1通道
（可更换分色镜块）激光束输入 AFC连接器（抛光8度） 光纤 横河电机的标准单模保偏光纤*6 滤光轮
（发射侧）- 发射滤光片 可选*5 操作面板 打开/关闭激光快门 外部控制 -*4 显微镜支架 C -mount适配器 操作环境 15～40℃ / 20～75%相对湿度 能耗
（主机）24VDC 最高1A 能耗
（AC适配器）输入：100～240 VAC ±10％，50或60Hz，最高75W
输出：24VDC 最高2.5A外形尺寸*6 175(W)×328.5(H)×213.4(L) mm 259(W)×373(H)×213.4(L)mm 重量*7 7.5kg 10.0kg 10.0kg
*2 提供两个控制单元（滤光轮和明视野各一个）和一个滤光轮。
*3 可选
*4 需要控制单元进行转速控制和外部同步。
*5 不包括滤光片（激发滤光片、发射滤光片、分色镜）。如有需要，请提前咨询。
*6 随每个CSU-X1主机一起提供。
*7 不包括突出部分。
控制单元・滤光轮
控制单元 类型 用于6位滤光轮（F1） 用于12位滤光轮（F2） 用于明视野（B1） 操作环境 15～40℃ 20～75%相对湿度 能耗 输入：100-240VAC ± 10%，50或60Hz，最高200VA 外形尺寸
（ｍｍ）213(W)×132(H)×438(L) mm 重量（kg） 5.2 kg 5.2 kg 5.1 kg 用于CSU-X1的6位滤光轮 操作环境 15～40℃ 20～75%相对湿度 能耗 - 外形尺寸 112(W)×226(D)×100(H) 重量 1.9 kg 用于CSU-X1的12位滤光轮 操作环境 15～40℃ 20～75%相对湿度 能耗 - 外形尺寸 154(W)×98(D)×154(H) 重量 2.4 kg
