应用领域
VEGAPULS 6X 是一款用于连续测量液体液位和固料物位的雷达传感器。
小型过程接口对于小型液体储罐或空间狭窄的液体应用场合具有特别的优势。因信号的聚焦能力很强，故可在带有许多内装件，如搅拌装置和加热线圈的容器中得到应用。
在各种不同的过程条件下， 对于固料，将该仪表用于高耸的筒仓、大型地下储藏室以及分段式容器中测量物位非常理想。为此，给 VEGAPULS 6X 配备了各种不同的天线系统。
应用
可以将 VEGAPULS 6X 用于几乎所有行业和应用场合。通过面向应用的配置和调试可以很方便地进行选择和调整。
给您带来的益处
• 通过采用非接触式测量法确保运行免维护
• 因无磨损，且无需维护，故设备的可用率很高
• 因不受过程条件的影响，故可以获得精确的测量结果
电子部件选型
仪表可以不同的电子部件型式提供。
除了两线制和四线制 4 … 20 mA/HART 外，还可以提供采用 Profibus PA、Ethernet-APL 和 Modbus 协议的数字型式。
此外，还可以利用内置的过电压保护仪或附加电流输出口来配置VEGAPULS 6X。
调整
1.在测量点进行调整
可以通过可选用的显示和调整模块 PLICSCOM 或通过一台安装有调试软件PACTware 和相应的 DTM 的电脑来调整仪表。

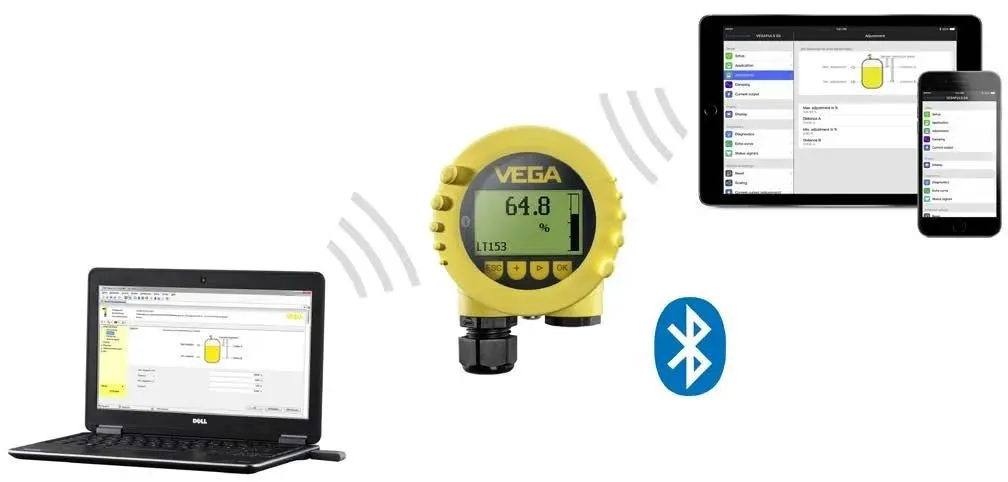

2.通过蓝牙进行无线调整
利用蓝牙型显示和调整模块可以与标准操作设备建立无线连接。在此可以是带有iOS 或 Android 运行系统的智能手机/平板电脑或带有 PACTware 和蓝牙 USB 连接器的电脑。
与标准操作设备建立无线连接
在此，通过来自 Apple App Store 或 Google Play Store 的免费 App 或通过调试软件 PACTware 和相应的 DTM 进行调整。

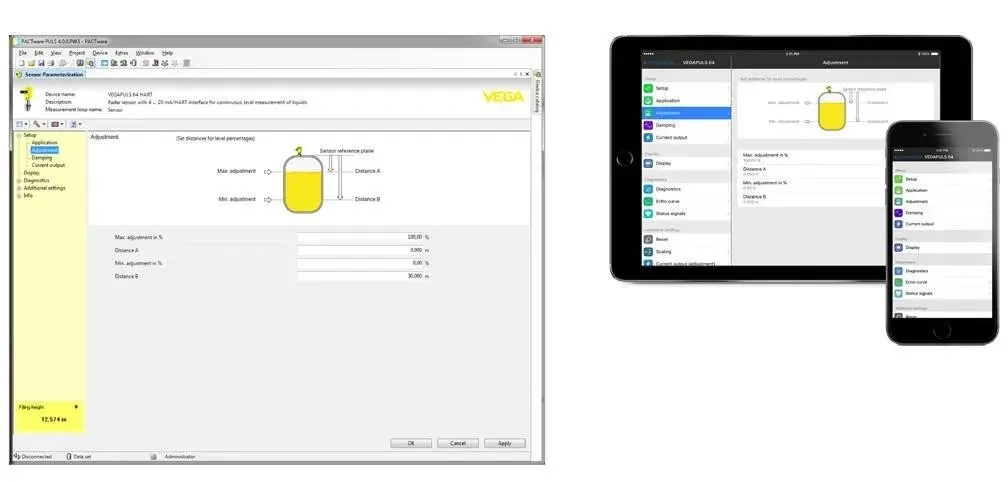

通过 PACTware 或 App 进行调整
利用网络服务器进行操作
采用电子版 Ethernet-APL 时，可以通过浏览器进行操作。建立连接后，在浏览器中会显示操作界面。
技术参数
VEGAPULS 6X测量范围至 | 120m (393.7ft) |
根据型式而定的测量误差 | ≤1mm |
根据天线来定的发射角 | 至 3° |
测量频率 | W 频段 (80GHz 技术)C 频带 (6GHz 技术)K 频段 (26GHz 技术) |
过程连接 | 龙门框锁紧法兰，从 DN80, 3"起螺纹从 G¾, ¾NPT 起法兰从 DN20, ¾"起塑封天线系统 法兰从 DN50, 2" 起带有转动支架的法兰，从 DN100, 4" 起 |
过程压力 | -1…160bar (-100…16000kPa/-14.5…2320.6psig) |
过程温度 | -196…+450℃ (-321…+842℉) |
环境、仓储和运输温度 | -40…+80℃ (-40…+176℉) |
工作电压 | 12…35VDC |
输出信号 | 4…20mA/HARTProfibus PAModbusEthernet-APL |
蓝牙标准 | 蓝牙 5.0 |
一般的蓝牙有效范围 | 25m (82ft)1) |
操作 | 显示和调整模块 PLICSCOMPACTware/DTMFDI 含 PA-DIMVEGATools-AppEDD浏览器 (Ethernet-APL) |
防护等级符合 IEC60529 | IP66/IP67IP66/IP68 (0.2bar)IP68 (1bar)IP69 |
防护等级符合 NEMA | Type 4XType 6P |
