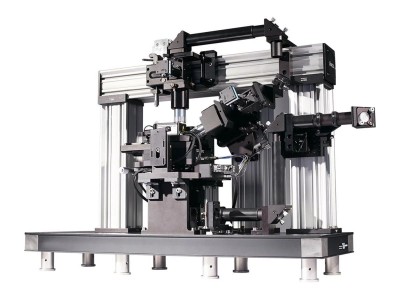

TRIOS是一种先进的研究平台，为材料科学、生物学、光谱学和光子学领域的研究人员提供了进入通道。TRIOS是最通用的光学耦合平台，提供三个端口用于光学光谱测量，可从顶部、侧向和顶部通达AFM针尖和样品。
无论您样品是透明的还是不透明，也或者是在空气中还是在液体中，观察它们的纳米结构和近场光学特性研究，TRIOS平台都是您适合的解决方案。它完美地结合了顶部光学、顶部光学和原子力显微镜，释放了这两种技术的所有潜能，提供了仪器自动化调节和测量、高分辨率成像和灵活的耦合。这种性能只能从HORIBA获得。
TRIOS轻松耦合交钥匙拉曼/PL系统，实现同区域AFM-拉曼/PL测量、扫描近场光学显微镜（SNOM）和针尖增强光谱（TERS：针尖增强拉曼光谱和TEPL：针尖增强光致发光）。
同步光学通道
TRIOS平台结合了顶部反射和底部透射光路，可以使用光学、拉曼、光致发光和扫描探针显微镜技术研究透明和非透明样品。
TRIOS平台是一个三端口配置，将所有可能的配置高度耦合到一个独特的平台中，并为针尖与激光准直（带物镜扫描器）提供优化的解决方案。
可以同时进行两路光学通道（从顶部和侧面、从侧面和底部、从顶部和底部）。
高效、易操作
TRIOS配备了全电动CombiScope AFM，具有自动一键点式激光-针尖准直功能。全电动悬臂架和光电二极管定位大大简化了整个系统调整过程，并提供了最高水平的系统再现性。此外，在安装相同或甚至不同类型的新悬臂梁后，样品表面上的相同感兴趣区域（在几微米的重复性范围内）可以很容易地找回并扫描，而无需任何额外的操作。
顶级扫描器
TRIOS配备了CombiScope AFM，利用了精密运动控制领导者PI公司提供的闭环、高动态、3轴压电纳米定位扫描器。顶级扫描器是该系统的核心，使其能够实现高线性、高稳固性和高精准性运动。
1300 nm AFM激光器
1300nm原子力显微镜反馈激光和常用的紫外、可见光和近红外拉曼激光（364-830 nm）毫无相互干扰，并且消除了对可见光敏感生物和半导体样品的任何干扰。
在液体中工作的解决方案
标准的TRIOS样品架可容纳所有常见的样品衬底，包括载玻片、盖玻片和35 mm培养皿。特殊设计的液体池具有加热和液体灌注功能，可在生理环境和高达60°C的温度维系下生物样品。
一台仪器即可实现所有操作模式
TRIOS平台在一台仪器中配备了所有现代AFM操作模式，无需任何额外硬件和成本。它包括诸如力模式、纳米蚀刻、压电力显微镜（PFM）、开尔文探针显微镜和调频AFM（内置PLL的动态力显微镜）等特殊应用模式。此外，也可以选配扫描隧道显微镜（STM）头和导电AFM在100 fA–10µA范围内工作（1 nA、100 nA和10µA三档量程自由切换，1nA量程的电流噪声为60 fA）和近场光学显微镜（SNOM）。TRIOS还可以轻松耦合Raman/PL系统中，用于同区域AFM-Raman/PL测量和针尖增强光谱（TERS：针尖增强拉曼光谱和TEPL：针尖增强光致发光）。
TRIOS特殊多功能性平台已经成为纳米科学的完美解决方案。
TRIOS测量模式
基本模式：
接触模式
半接触模式
非接触模式
Top mode
相位成像
耗散力模式
液体环境接触模式（可选）
液体环境半接触模式（可选）
电学模式：
单道/双道开尔文探针显微镜（KPFM）（含AM和FM两种模式）
扫描电容显微镜（SCM）
单道/双道电力显微镜（EFM）
压电响应力显微镜（PFM）
高电压PFM（可选）
PFM-top模式
导电AFM（可选）
高电压导电AFM（可选）
I-Top mode™ (（可选）
I-V谱（可选）
光电流成像（可选）
伏安特性测量（可选）
纳米力学模式：
侧向力显微镜（LFM）
力调制显微镜（FMM）
力曲线测量（力-距离曲线、力谱和力成像）
纳米蚀刻
纳米操纵
特殊模式：
单/双道磁力显微镜（MFM）
可调磁场（可选）
带音叉的剪切力显微镜（ShFM）
带音叉的法向力显微镜（可选）
其他模式：
可调磁场（可选）
带音叉的剪切力显微镜（ShFM）
三位一体光谱学显微镜
同步光接入：
底部照明，可用1.49 NA油浸物镜
顶部照明，可用100×0.7 NA物镜
侧向照明（可选），可用100×0.7 NA物镜
闭环压电物镜扫描器，保证光谱激光长时间准直
扫描范围：30µm×30µm×10µm
分辨率：1 nm
TRIOS扫描器
平板闭环扫描器：100µm×100µm×15µm（+/-10%）/可选扫描范围：200µm×200µm×20µm（+/-10%）
非线性：XY<0.05%，Z<0.05%
噪音：
XY<0.1 nm RMS，100 Hz带宽，电容传感器打开
XY<0.02 nm RMS，100 Hz带宽，电容传感器关闭
Z <0.1 nm RMS，1000 Hz带宽下，电容传感器打开
Z<0.03 nm RMS，1000 Hz带宽下，电容传感器关闭
高频扫描器：
XY谐振频率≥7 kHz（空载）
Z谐振频率≥15 kHz（空载）
X、Y、Z轴的数字闭环控制
TRIOS基座
样品尺寸：大于等于50.8 mm×50.8 mm×5 mm（可选100 mm×100 mm）
手动样品定位范围：25 mm×25 mm
电动样品定位范围(可选)：22 mm×22 mm
电动SPM测量头定位范围：1.6 mm×1.6 mm
电动趋近量程：1.3 mm
TRIOS AFM 测量头
激光波长：1300 nm
激光对光电测量或生物样品无影响，避免拉曼应用中的光学干扰
全电动：4个步进电机，用于自动悬臂和光电二极管准直
为外部操作和探针提供自由通道
TRIOS 可选项
导电力模块：电流范围：100fA~10µA;三档量程自动切换（1 nA, 100 nA 和 10 µA
液体池/电化学液体池（液体可交换）
液体池温控：室温-60°C
环境保护罩
湿度控制系统：相对湿度10%-85%，湿度稳定性：±1%
温控模块：-50°C ~ +100°C
加热模块：室温~300°C/温度稳定性0.1°C；室温~150°C/温度稳定性0.01°C
正交力和侧向力音叉座
STM针尖座
多信号输入模块
Omega：
自动准直悬臂-检测器激光
具有标准测量技术预设参数的自动配置
自动调整悬臂共振频率
宏语言Lua，用于编程用户函数、脚本和小构件
能用DSP宏语言对控制器进行实时编程，无需重新加载控制软件
悬臂力常数校准（热法）
IAPro：
在坐标空间处理图像的能力，包括制作横截面、拟合和高达12级的多项式曲面减法；
FFT处理，具有在频率空间处理图像的能力，包括滤波和分析
处理：高达5000像素×5000像素图像。
控制器电子学
模块化、全数字、可扩展控制器
高速DSP 300 MHz
ADC:20通道
扫描器位置传感器：高速500 kHz 18位ADC
5 MHz频率范围登记系统
2个锁相放大器，频率范围为5 MHz
6个数字32位发生器，频率范围5 MHz，分辨率0.018 Hz
7个步进电机控制
与外部设备集成的数字输出
与外部设备集成的模拟输入/输出
