概述

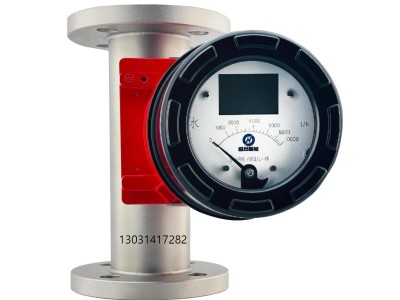

电池金属管浮子流量计是全金属结构设计，耐高温高压、防腐；智能型指示器，模块化设计，无磁滞后；LCD液晶显示瞬时流量、累积流量。产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。
主要技术参数
仪表型号 | SHF | ||
测量范围 | 下限量程 | 1～10L/h水，0～0.7m3/h Air at ATP | |
上限量程 | 20～200m3/h水，400～4000m3/h Air at ATP | ||
量程比 | 10：1 | ||
准确度等级 | 远传型 | ±1.0%，±1.5%，±2.0% ，±2.5% | |
防护等级 | IP65 IP67 | ||
公称压力 | DN15-DN50 4.0Mpa | ||
DN80-DN200 1.6Mpa | |||
介质温度 | 远传型 | -20℃～+80℃ | |
环境温度 | 远传型 | -20℃～70℃ | |
连接形式 | 法兰链接 标准HG/T20592-2009 | ||
电缆接口 | 本安型：M20×1.5 隔爆型：1/2”NPT | ||
防爆标志 | ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型； | ||
主体材质 | 304S，316L，不锈钢衬PTFE，其它 | ||
安装形式 | 1 | 垂直安装形式，流体流动方向，自下向上 | |
2 | 垂直安装形式，流体流动方向，自上向下 | ||
3 | 水平安装形式，流体流动方向，自左向右或自右向左 | ||
4 | 底侧安装形式，流体流动方向，底进侧出 | ||
5 | 侧侧安装形式，流体流动方向，侧进侧出 | ||
指示器 | 3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 | ||
