概述

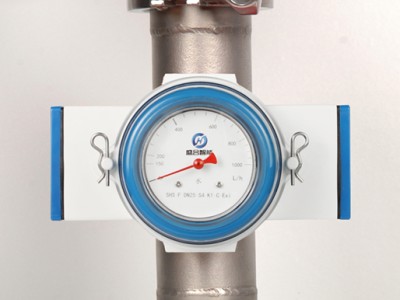

卡套式流量开关主要用于管道中的液体流量监测及开关输出，当流量超过或低于设置的预置开关点时，流量开关可以输出一个控制信号，这个预置开关点可以设置在量程中的任意一个位置。卡套式流量开关可应用于石油、化工、冶金、电力、医药、食品、造纸等行业的发电机、电动机、轧机、压缩机和其它机器的冷却、润滑系统中。
主要技术参数
仪表型号 | SHS | |
测量范围 | 流量流量（m³/h） | 0.02-30 |
连接形式 | 卡套连接 | 卡套规格：25/38/45/51/63/76/104 |
仪表材料 | 表体 | 304/316L |
外壳 | 塑料 | |
指示器 | 旋转刻度 | 流量现场指示 |
流体方向 | 垂直方向 | 自下向上或自上向下 |
水平方向 | 自左向右或自右向左 | |
最大操作压力 | 卡套连接 | 4.0Mpa |
介质温度℃ | 标准型 | ≤120 |
介质粘度mpa.s | 标准型 | ≤30 |
开关重复性 | ±2.5% | ±2.5% |
测量精度 | ±8%，±12% | ±8%，±12% |
报警开关 | K1 | 1个NC或1个NO触点（双稳态） |
K2 | 2个NC或2个NO触点（双稳态） | |
KV1 | 1个放大继电器的开关触点（双稳态） | |
KV2 | 2个放大继电器的开关触点（双稳态） | |
触点功率 | K1 K2 | 10W（回路电源可采用24VDC或220VAC供电），建议使用24VDC供电 |
KV1 KV2 | 1200W，可采用24VDC或220VAC供电） | |
放大继电器 | 供电 | 220VAC,24VDC |
响应时间 | 5-12ms | |
防护等级 | IP65 | |
