概述

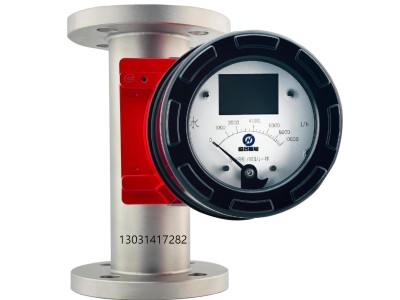

隔爆转子流量计是全金属结构设计，耐高温高压、防腐；智能型指示器，模块化设计，无磁滞后；具有掉电保护、数据恢复及错误自诊断功能；HART型指示器，二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议，LCD液晶显示瞬时流量、累积流量。产品坚固简洁、使用寿命长，适用于石油、化工、冶金、电力、医药、食品、造纸等行业。
主要技术参数
仪表型号 | SHF | ||
测量范围 | 下限量程 | 1～10L/h水，0～0.7m3/h Air at ATP | |
上限量程 | 20～200m3/h水，400～4000m3/h Air at ATP | ||
量程比 | 10：1 | ||
准确度等级 | 远传型 | ±1.0%，±1.5%，±2.0% ，±2.5% | |
防护等级 | IP65 IP67 | ||
公称压力 | DN15-DN50 4.0Mpa | ||
DN80-DN200 1.6Mpa | |||
介质温度 | 远传型 | -20℃～+80℃ | |
环境温度 | 远传型 | -20℃～70℃ | |
连接形式 | 法兰链接 标准HG/T20592-2009 | ||
电缆接口 | 隔爆型：1/2”NPT | ||
防爆标志 | ExdⅡCT6 Gb隔爆型 | ||
主体材质 | 304S，316L，不锈钢衬PTFE，其它 | ||
安装形式 | 1 | 垂直安装形式，流体流动方向，自下向上 | |
2 | 垂直安装形式，流体流动方向，自上向下 | ||
3 | 水平安装形式，流体流动方向，自左向右或自右向左 | ||
4 | 底侧安装形式，流体流动方向，底进侧出 | ||
5 | 侧侧安装形式，流体流动方向，侧进侧出 | ||
指示器 | 现场就地瞬时流量指示（指针式） | ||
现场就地瞬时流量指示（指针式），带上下限位警报 | |||
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 | |||
