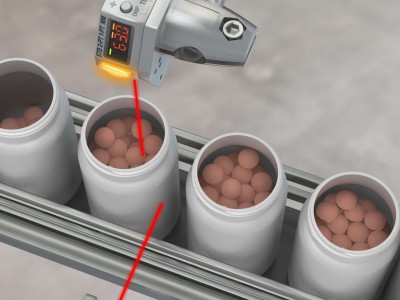

应用：检测瓶中药片的料位

挑战：药片的料位可能不一致

解决方案：邦纳Q4X及Q4X系列传感器

优势：使用平均功能来提供更一致的料位测量结果

为获取最准确的药瓶料位，可以使用模拟传感器来提供药片高度反馈，以提醒操作员高度是太低还是太高。测量药瓶料位对于一些传感器来说可能具有挑战性，因为每粒药片之间的高度、边缘和间隙可能不一致。

说明

Q4X模拟传感器在触发模式下设置，它使用平均功能来提供更一致的料位测量。邦纳Q3X传感器的输出线连接Q4X的远程输入线，用于检测药瓶的前缘，并根据传送带的速度设置单稳输出定时器，以确定Q4X的测量时间和测量时长。

此应用中使用的产品：

药片料位传感器：  Q4XTULAF300-Q8

触发传感器： Q3XTBLD100-Q8

如果任何激光传感器仅进行一次测量就确定料位，那么可能会发现不一致的测量结果，具体取决于是从顶部的一粒药丸还是从药丸之间进行的测量。解决这个问题的一种方法就是进行多次测量，并将信息发回PLC以确定料位。通过Q4X模拟传感器可以更加容易、可靠地完成这个过程，因为它可以在不同的表面上测量，并根据平均测量值输出一个模拟值。这种技术能提供更一致的料位测量，同时减少了可能需要的PLC编程工作量。

Q4X 四位数显示屏以“毫米”(mm)为单位显示测量距离，还可选择显示模拟量输出“V”。四位数显示屏还提供易于读取的反馈信息，最大限度减少设置时间。Q4X模拟量传感器配备坚固的不锈钢外壳，能耐受最恶劣的环境，包括重载型冲洗环境。
